7112716.01 (1-02/13)
92
Р
а
здел УС
Т
АНОВЩИК (ru)

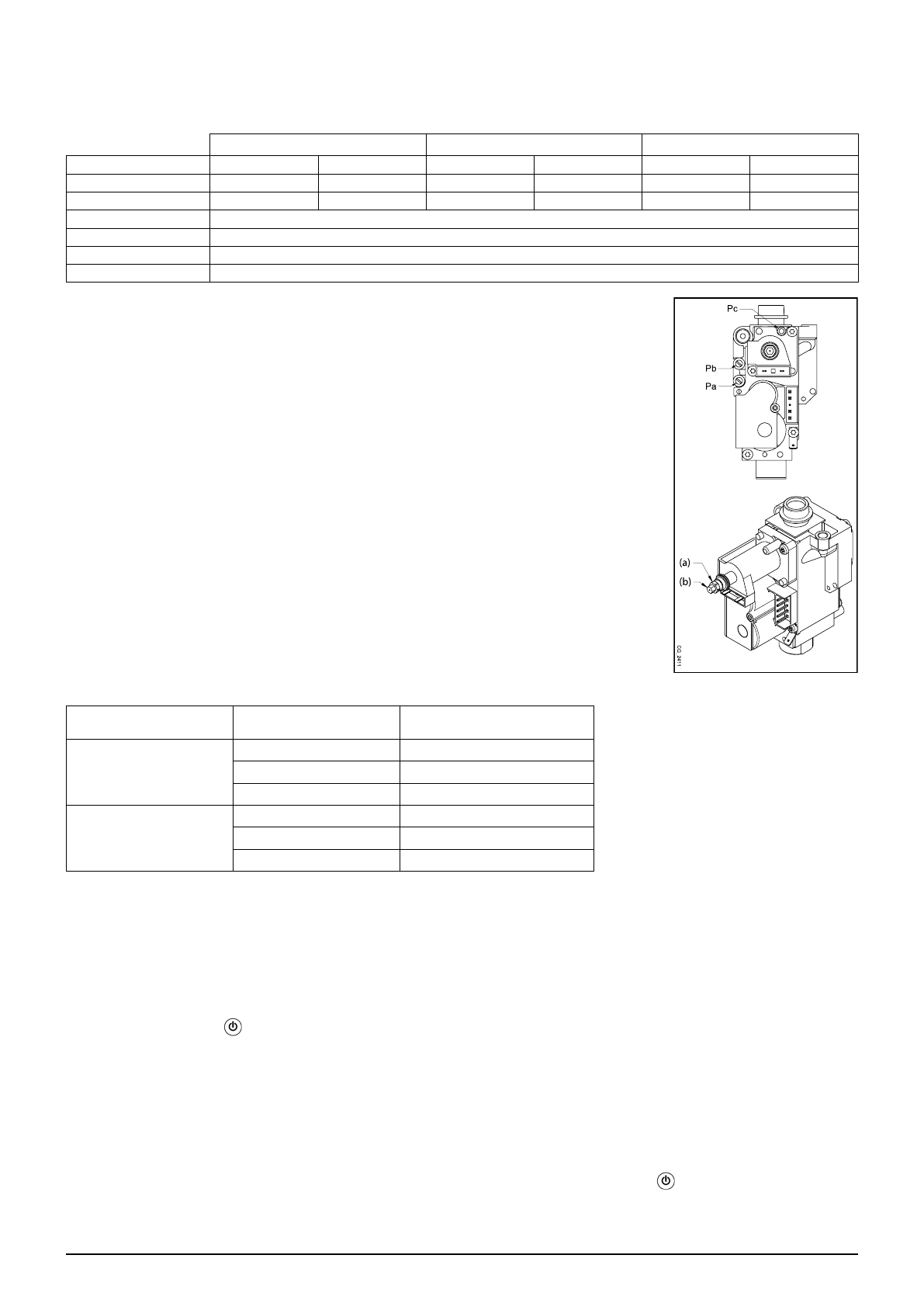

B) Настройка параметров на электронной плате
•
Подайте электропитание к котлу.
•
Задайте для соответствующих параметров значения, приведенные в таблице ниже, с учетом типа газа; порядок
действий указан в главе "НАСТРОЙКА ПАРАМЕТРОВ".
24 F
18 F
14 F
Параметр
G20
G31
G20
G31
G20
G31
F02
0
1
0
1
0
1
F08
55
60
100
100
50
55
F18
18
F45
1
F48
100
F64
1
C) Механическая регулировка регулятора давления на газовом клапане
•
Подсоедините положительный вход манометра, предпочтительно водяного, к точке
измерения давления (
Pb
) газового клапана.
•
Откройте газовый кран и установите котел в режим "Зима".
•
Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и
убедитесь, что котел работает на максимальной мощности.
C1)
Регулировка давления при максимальной мощности:
•
Снимите крышку модулятора.
•
Поворачивайте латунный винт (
a
) до достижения давления, соответствующего
максимальной мощности, руководствуясь таблицей "Диаметр форсунок и давление газа
на горелке".
•
Проверьте, что входное динамическое давление, измеренное в точке (
Pa
) газового
клапана, соответствует норме (значение давления приведено в главе "ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ").
C2)
Регулировка давления при минимальной мощности:
•
Отсоедините провод питания модулятора и поворачивайте винт (
b
) до достижения
давления, соответствующего минимальной мощности, руководствуясь таблицей
"Диаметр форсунок и давление газа на горелке".
•
Присоедините провод обратно.
•
Установите на место крышку модулятора и надежно закрепите.
МОДЕЛЬ
Длина (м)
Использование ДИАФРАГМЫ
на ДЫМОХОДЕ (мм) “A”
24 F
0 ÷ 1
Ø 43
1 ÷ 2
Ø 45
2 ÷ 5
Нет
18 F
14 F
0 ÷ 1
Ø 41
1 ÷ 2
Ø 43
2 ÷ 5
Нет
D) Электронная настройка газового клапана
D1) Электронная регулировка давления при минимальной мощности:
•
Установите параметр
F09 = 0
согласно указаниям главы "НАСТРОЙКА ПАРАМЕТРОВ".
•
Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и убедитесь, что котел работает на
максимальной мощности.
•
Медленно (максимум на 2 единицы за один раз) увеличьте значение параметра
F45
до тех пор, пока давление на
манометре не начнет расти; по завершении данной операции уменьшите значение
F45
на две единицы и сохраните
его нажатием кнопки
.
D2) Электронная регулировка давления при максимальной мощности:
•
Установите параметры
F09 = 100
,
F48 = 50
.
•
Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и убедитесь, что котел работает на
максимальной мощности.
•
Медленно (максимум на 2 единицы за один раз) увеличьте значение параметра
F48
до тех пор, пока давление на
манометре не достигнет значения, указанного в таблице "Диаметр форсунок и давление газа на горелке" (ПРИ
МАКСИМАЛЬНОЙ МОЩНОСТИ); по завершении данной операции увеличьте значение
F48
на две единицы.
•
Установите параметры
F64 = 0
,
F18 = 0
и сохраните новые настройки нажатием кнопки
.
•
Отключите минимум на 5 секунд электропитание котла при помощи двухполюсного выключателя.
•
Установите на место переднюю панель.
