7112716.01 (1-02/13)

11.1 ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА

Для подключения комнатного термостата к котлу действуйте, как описано ниже:

•

Получите доступ к клеммной колодке электропитания согласно указаниям главы "ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ".

•

Снимите перемычку с клемм (1) и (2).

•

Пропустите  двухжильный  кабель  через  соответствующее  кабельное  отверстие  и  подсоедините  его  к  этим  двум

клеммам.

11.2 ПОДСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ

Для подсоединения датчика уличной температуры (опция) к котлу действуйте следующим образом:

•

Получите доступ к клеммной колодке электропитания согласно указаниям главы "ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ".

•

Подсоедините датчик уличной температуры к двум проводам КРАСНОГО цвета, оснащенным ножевыми наконечниками.

•

После подключения датчика уличной температуры можно выбрать одну из имеющихся в наличии (0...90) климатических

кривых  "

kt

",  используйте  для  этого  кнопки

;  график  климатических  кривых  приведен  в  конце  руководства  в

приложении

"SECTION" E

 (заданная кривая – 0).

ОБОЗНАЧЕНИЯ НА ГРАФИКЕ КЛИМАТИЧЕСКИХ КРИВЫХ Kt - "SECTION" E

Температура подачи

Уличная температура

12. ГАЗОВЫЙ КЛАПАН

12.1 ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА

Данный  котел  может  работать  как  на  метане  (G20),  так  и  на  сжиженном  газе  (G31).  Перевод  котла  на  другой  тип  газа

должен  выполняться  только  специалистами  авторизованного  сервисного  центра.  При  этом  необходимо  выполнить

следующие действия:

A)

 замену форсунок основной горелки;

B)

 настройку параметров на электронной плате;

C)

 механическую регулировку регулятора давления на газовом клапане;

D)

 электронную настройку газового клапана;

E)

 заключительные проверки.

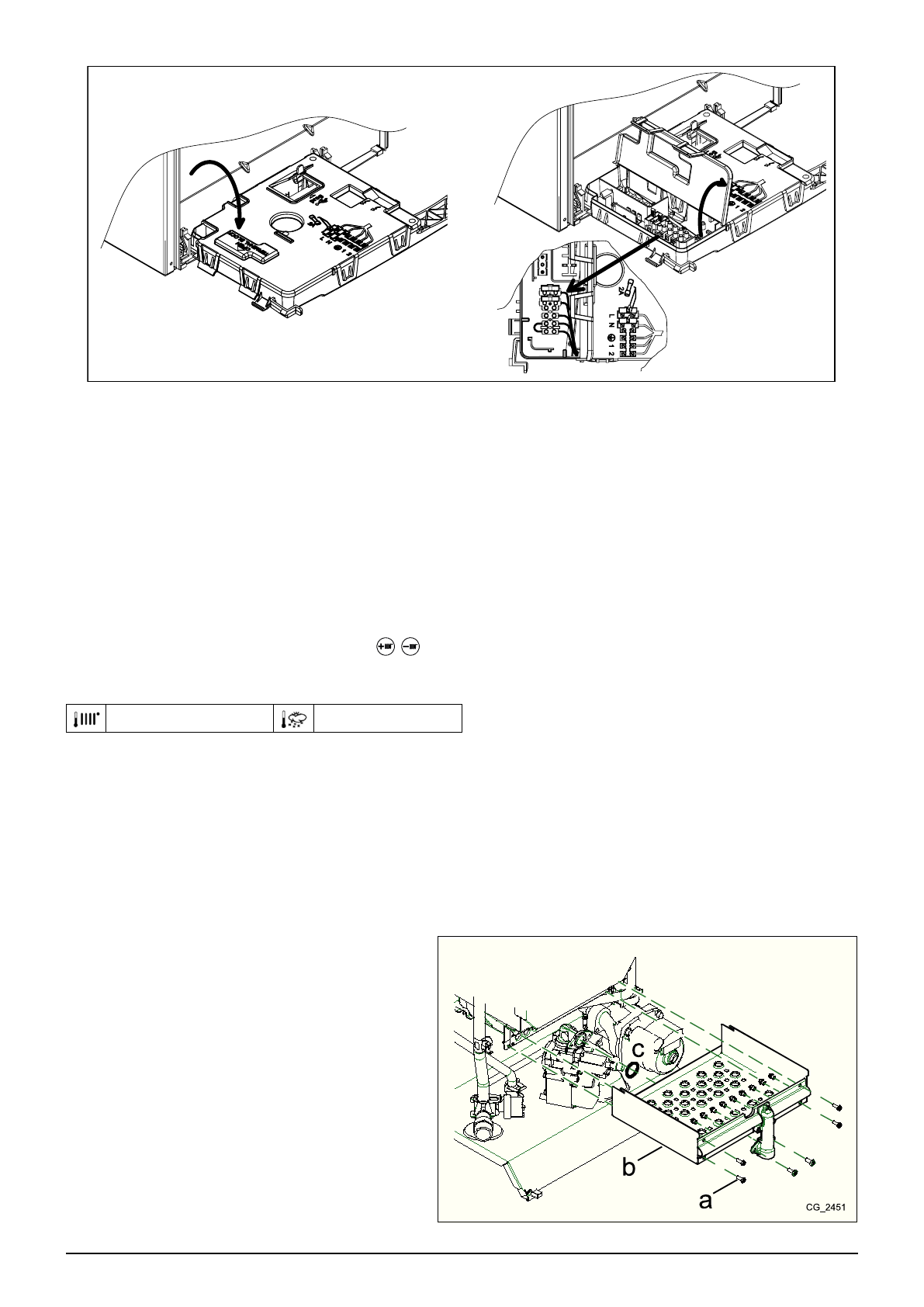

A) Замена форсунок основной горелки

•

Отключите электропитание котла.

•

Снимите переднюю панель котла.

•

Открутите винты

(a)

, крепящие рампу с форсунками

к газовому клапану и горелке.

•

Снимите  одновременно  рампу  с  форсунками  и

экран горелки

(b)

.

•

Замените форсунки на рампе, при этом затягивайте

их  до  упора  для  предотвращения  утечек  газа.

Диаметр  форсунок  приведен  в  таблице  "Диаметр

форсунок и давление газа на горелке".

•

Установите  на  место  рампу  с  форсунками  и  экран

горелки

(b)

.

•

Затяните  винты,  крепящие  рампу  с  форсунками  к

горелке и газовому клапану. Следите за правильным

положением  кольцевой  прокладки

(c)

  между

газовым клапаном и рампой с форсунками.

•

Проверьте герметичность газового контура.
