MAIN
Инструкции
для
технического
персонала
19
газовые
настенные
котлы
15.

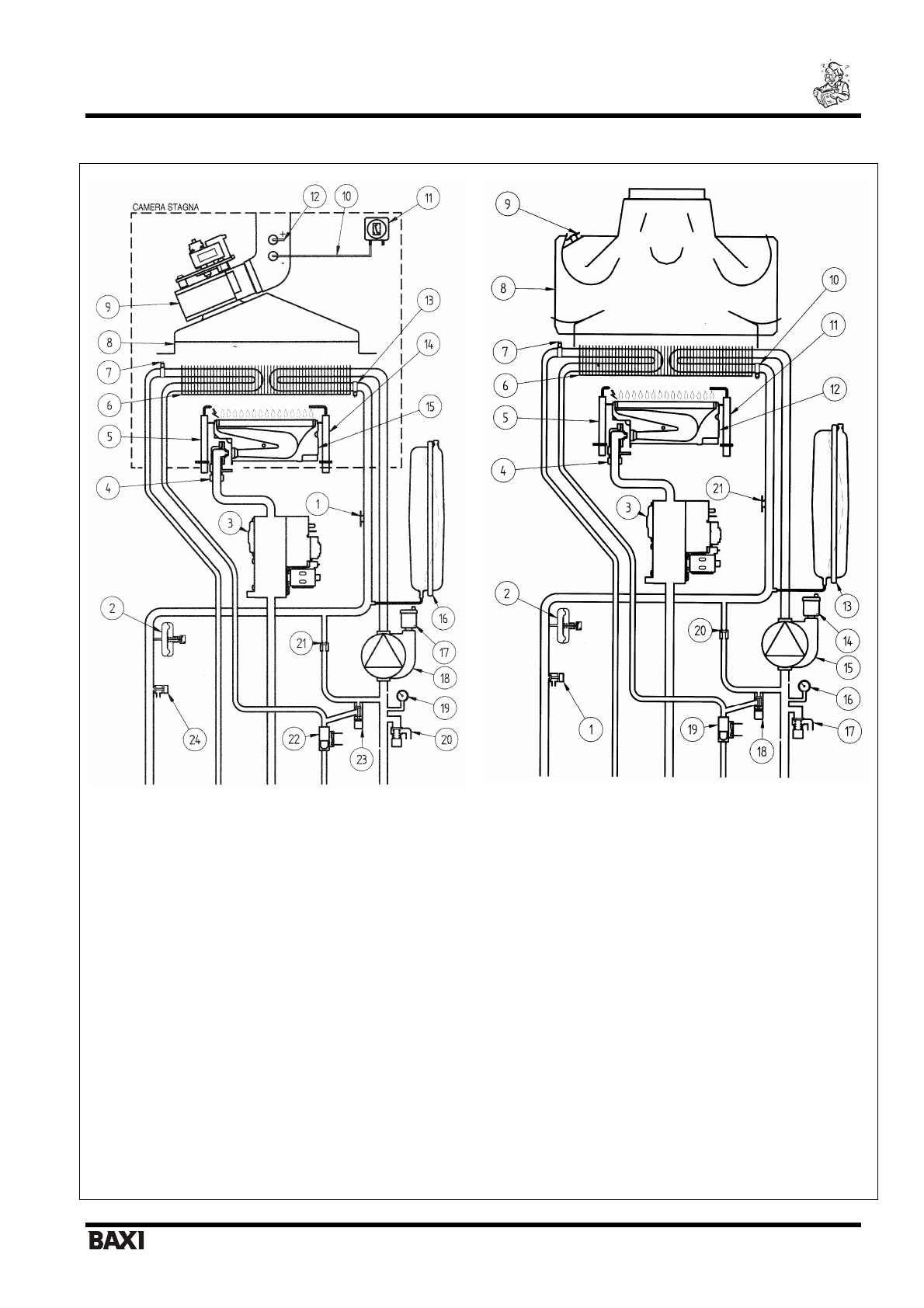

Основные
узлы
и
устройства
MAIN 24 Fi
MAIN 24 i
1
предохранительный
термостат
перегрева
2
прессостат
минимального
давления
воды
3
газовый
клапан
4
рампа
горелки
с
форсунками
5
электрод
зажигания
6
единый
битермический
теплообменник
7
датчик
температуры
контура
ГВС
8
дымовой
колпак
9
вентилятор
10
точка
замера
отрицательного
давления
11
датчик
тяги
-
пневмореле
12
точка
замера
положительного
давления
13
датчик
температуры
контура
отопления
14
датчик
контроля
пламени
15
горелка
16
расширительный
бак
17
автоматический
воздухоотводчик
18
циркуляционный
насос
с
воздухоотводчиком
19
манометр
20
сбросной
предохранительный
клапан
системы
отопления
(3
бара
)
21
автоматический
байпас
22
датчик
протока
воды
контура
ГВС
23
кран
заполнения
системы
отопления
24
кран
слива
воды
из
котла
1
кран
слива
воды
из
котла
2
прессостат
минимального
давления
воды
3
газовый
клапан
4
рампа
горелки
с
форсунками
5
электрод
зажигания
6
единый
битермический
теплообменник
7
датчик
температуры
контура
ГВС
8
дымовой
колпак
9
датчик
тяги
-
термостат
10
датчик
температуры
контура
отопления
11
датчик
контроля
пламени
12
горелка
13
расширительный
бак
14
автоматический
воздухоотводчик
15
циркуляционный
насос
с
воздухоотводчиком
16
манометр
17
сбросной
предохранительный
клапан
системы
отопления
(3
бара
)
18
кран
заполнения
системы
отопления
19
датчик
протока
воды
контура
ГВС
20
автоматический
байпас
21
предохранительный
термостат
перегрева
вход
воды в
систему
отопления
выход
ГВС
подача
газа
вход
холодной
воды
возврат
воды
из
системы
отопления
вход
воды
в
систему
отопления
выход
ГВС
подача
газа
вход
холодной
воды
возврат
воды
из
системы
отопления
