MAIN
Инструкции
для
технического
персонала
14
газовые
настенные
котлы

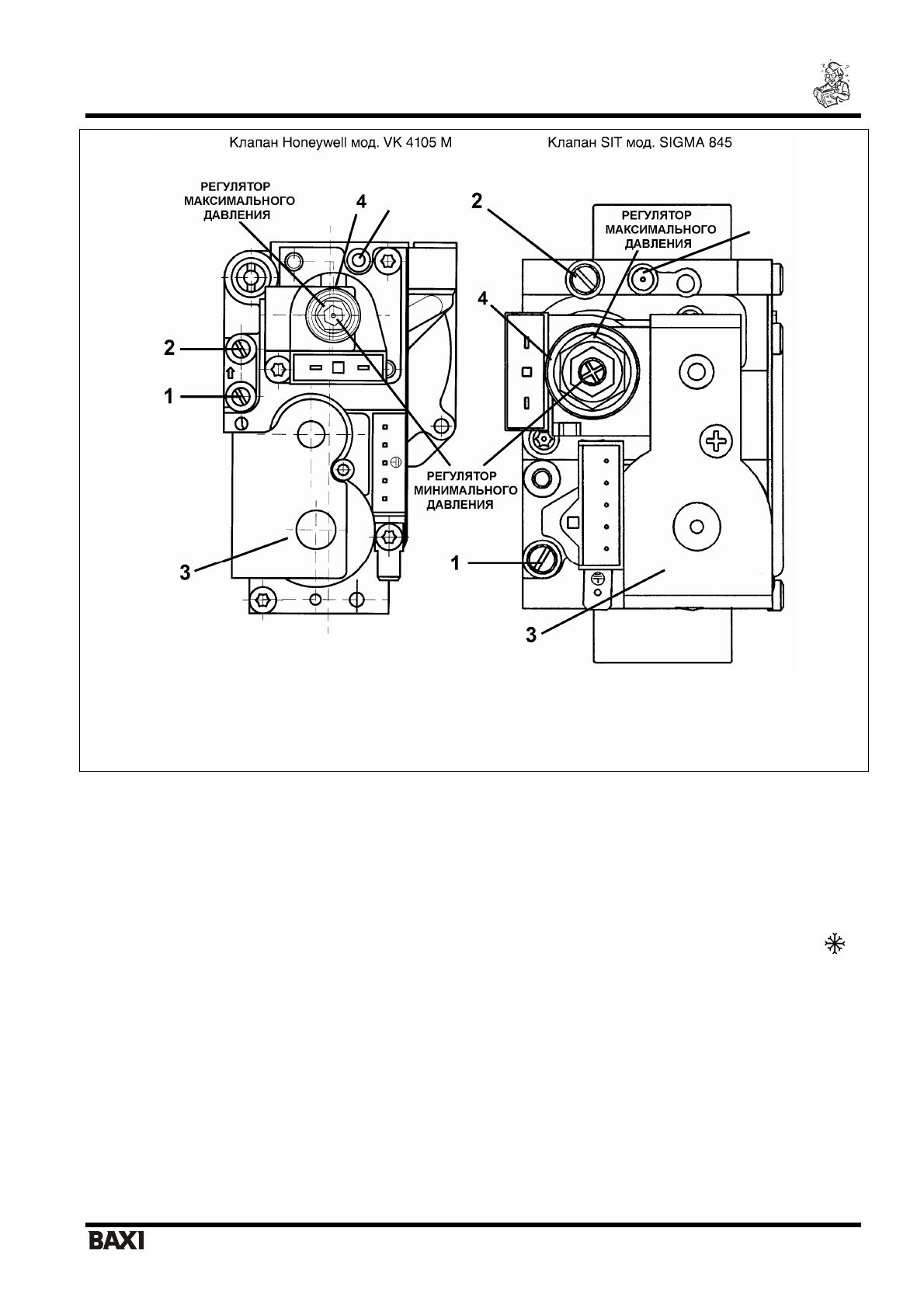

1 -
штуцер
газового
клапана
для
измерения
входного
давления
2 -
штуцер
газового
клапана
для
измерения
давления
на
горелке
3 -
электрический
клапан
4 -
модулятор
с
устройством
регулирования
максимального
и
минимального
давления
5 -
компенсационный
выход
газового
клапана
Рис
. 12
9.2.
НАСТРОЙКА
МАКСИМАЛЬНОГО
И
МИНИМАЛЬНОГО
ДАВЛЕНИЯ
НА
ГОРЕЛКЕ
ПРИ
ПОМОЩИ
РЕГУЛЯТОРА
ДАВЛЕНИЯ
Настройка
максимального
давления
•
На
котлах
с
закрытой
камерой
сгорания
необходимо
снять
переднюю
панель
,
отвинтив
соответствующие
крестовые
винты
(
для
того
,
чтобы
избежать
погрешности
в
измерениях
,
связанной
с
герметичной
камерой
сгорания
).
Аналогичные
результаты
измерений
можно
получить
при
подсоединении
отрицательного
входа
дифференциального
манометра
через
тройниковый
отвод
к
компенсационному
выходу
газового
клапана
5.
•
Открутить
винт
на
штуцере
2 (
рис
. 12)
и
присоединить
к
штуцеру
2
манометр
.
•
Открыть
газовый
кран
и
установить
переключатель
режимов
(
позиция
1,
рис
.1)
в
положение
«
зима
»
и
подождать
до
включения
котла
.
Убедиться
,
что
котел
работает
на
максимальной
мощности
.
•
Проверить
давление
газа
на
горелке
согласно
таблице
2
для
соответствующей
модели
котла
и
соответствующего
типа
газа
.
При
необходимости
снять
крышку
модулятора
(
позиция
4,
рис
.12)
и
поворачивать
латунный
винт
ключом
а
(
ключ
а
,
рис
.13)
до
достижения
давления
,
указанного
в
таблице
1
для
соответствующей
модели
котла
и
соответствующего
типа
газа
.
Настройка
минимального
давления
•
Отсоединить
провод
питания
модулятора
.
Котел
перейдет
в
режим
минимальной
мощности
.
Проверить
давление
газа
на
горелке
согласно
таблице
1
для
соответствующей
модели
котла
и
соответствующего
типа
газа
.
При
необходимости
и
поворачивать
винт
(
поз
.
b
,
рис
.13)
до
достижения
давления
,
указанного
в
таблице
1
для
соответствующей
модели
котла
и
соответствующего
типа
газа
.
•
Присоединить
на
место
провод
питания
модулятора
и
установить
на
место
крышку
модулятора
.
•
Выключить
котел
и
закрыть
газовый
кран
.
•
Отсоединить
манометр
и
закрутить
винт
на
штуцере
1.
