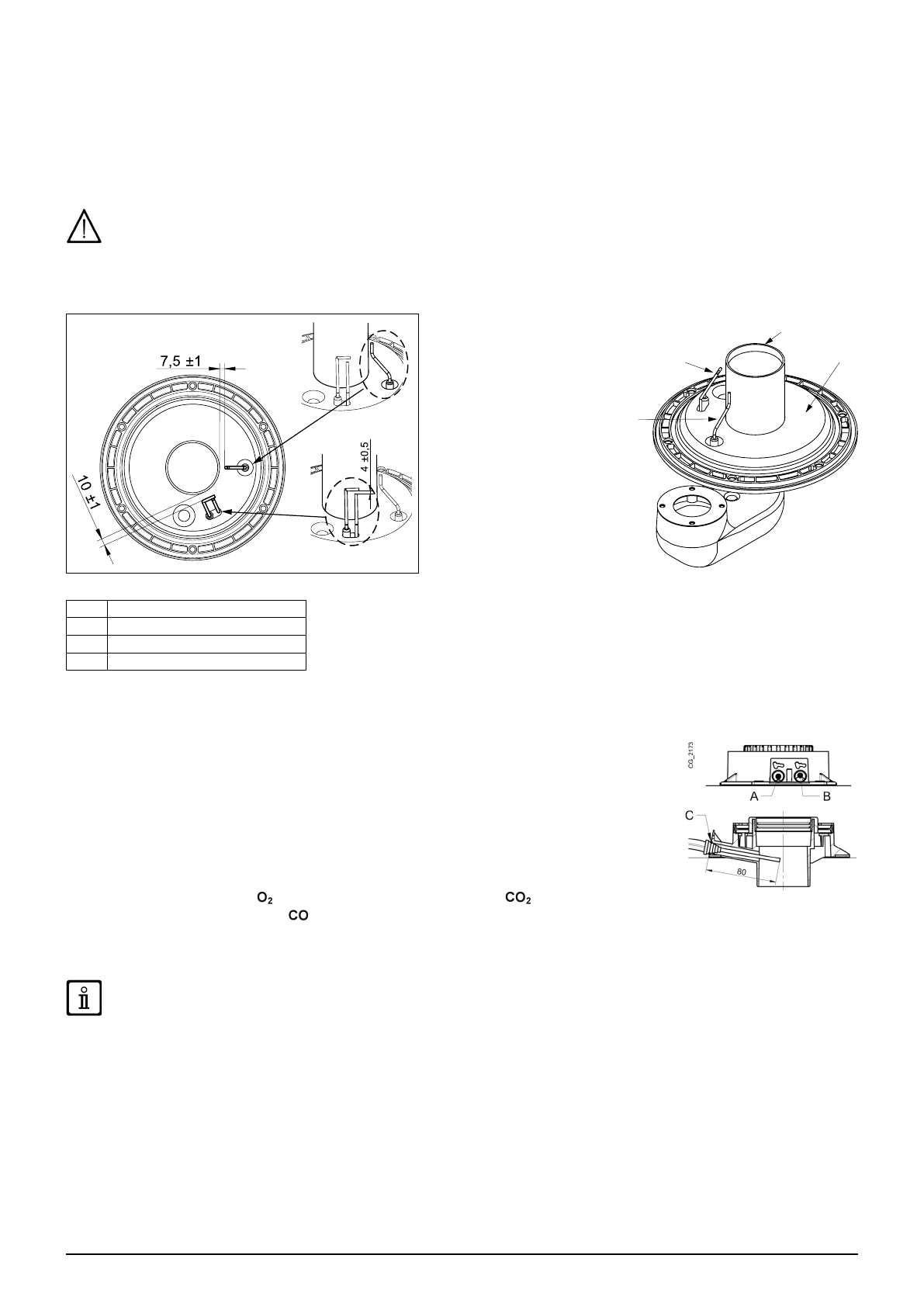

18.3 ПРОВЕРКА ГОРЕЛКИ

Горелка не нуждается в чистке.
•  Проверьте горелку на наличие повреждений. При необходимости замените ее.

•  Проверьте положение датчика пламени.

•  Проверьте, что расстояние электрода розжига соответствует допускам, указанным на рисунке.

•  Проверьте  изоляцию  поверхности  горелки  во  фланце  на  наличие  повреждений.  При  обнаружении  повреждений

произведите замену.

Установите на соединение линии подачи газа новую прокладку. Откройте подачу газа и проверьте отсутствие утечек на

горелке специально предназначенным для этого спреем.

РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ

CG_2190

c

CR_051

1

a

b

d

a

Электрод-детектор пламени

b

Электрод розжига

c

Горелка

d

Изолирующая поверхность

18.4 ПАРАМЕТРЫ ПРОДУКТОВ СГОРАНИЯ

Для  определения  эффективности  сгорания  и  гигиены  продуктов  сгорания,  котел  оснащен

двумя  розетками,  предназначенными  для  данной  цели.  Одна  розетка  подключена  к

контуру выхлопной трубы (

A

), посредством которой можно определить чистоту продуктов и

эффективность сгорания. Другая подключена к воздуховоду, ведущему в камеру сгорания (

B

),

где вы можете проверить рециркуляцию продуктов сгорания (в случае, если подсоединены

коаксиальные  трубки).  На  розетке,  подключенной  к  контуру  выхлопной  трубы,  имеются

следующие параметры:

•  Температура продуктов сгорания;

•  Концентрация кислорода ( ) или, наоборот, двуокиси углерода(

);

•  Концентрация окиси углерода (

).

Температура сгораемого воздуха можно измерить на розетке, имеющейся на контуре воздуховода (

B

), вставив датчик до

8 см (

C

).

Для активации функции “

ОЧИСТКИ ДЫМОХОДА

” см. примечания к разделу 12.3.
