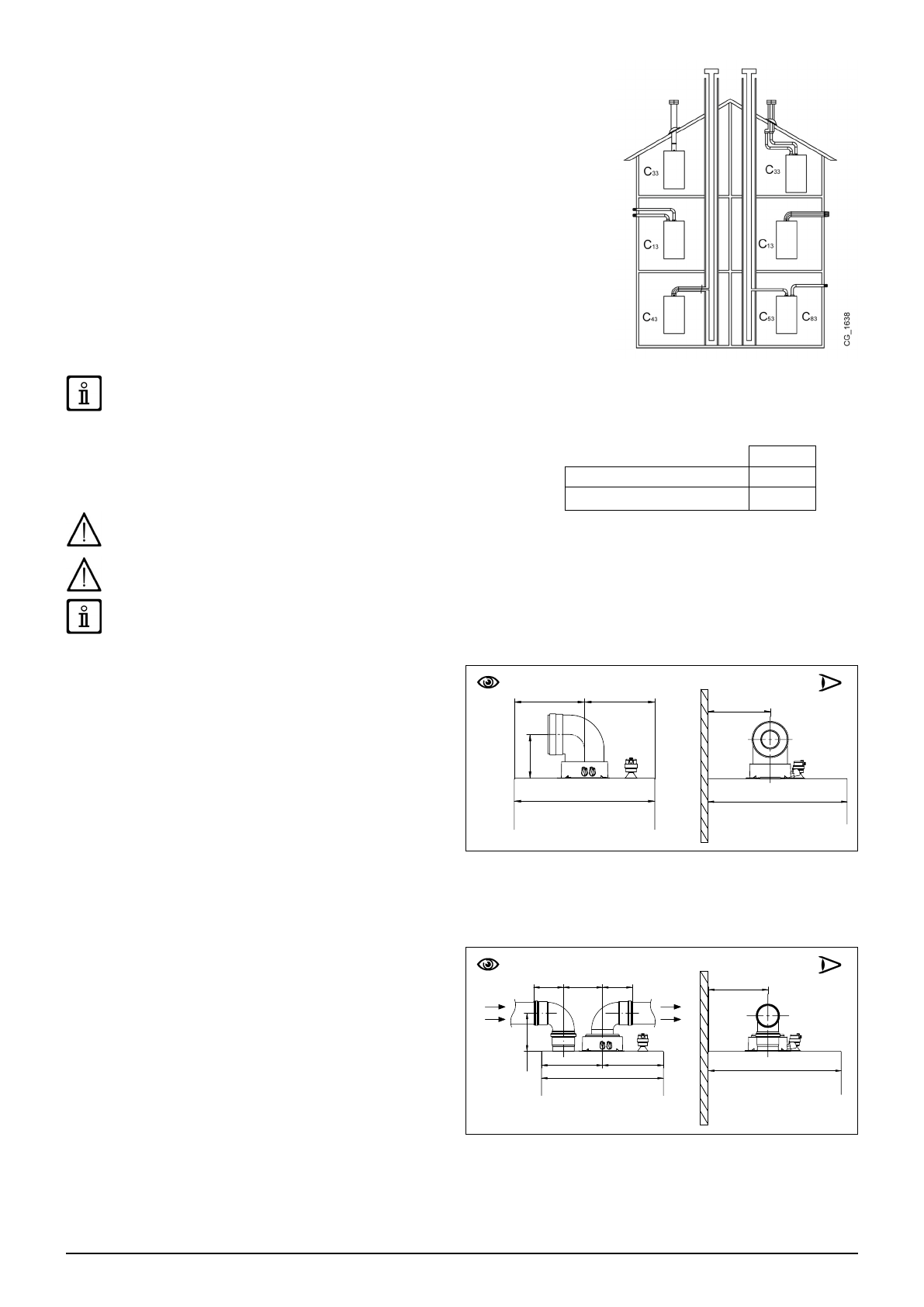

10. МОНТАЖ ДЫМОХОДА И ВОЗДУХОВОДА
Установка котла может быть легкой и простой, благодаря поставляемым
аксессуарам, описанным ниже. Изначально котел предназначен для подключения к
вертикальному или горизонтальному коаксиальному дымоходу. Котел можно также
подключить к раздельному дымоходу при помощи разделительного комплекта.
ПРЕДУПРЕЖДЕНИЯ
C13, C33
Наконечники раздельных дымоходов должны быть размещены в
пределах квадрата стороной в 50 см. Подробные инструкции представлены вместе
с отдельными аксессуарами.
C53
Наконечники дымоходов и воздуховодов не должны быть размещены на
противоположных стенах здания.
C63
Максимальная потеря давления ΔP в дымоходах не должна превышать
значений, указанных в таблице 1A. Дымоходы должны быть сертифицированы для
данного типа применения при температурах выше 100°C. Наконечник дымохода
должен быть сертифицирован по стандарту EN 1856-1.
C43, C83
Используемая дымовая труба или дымоход должны подходить для
работы.
Для лучшей установки рекомендуем использовать аксессуары, поставляемые изготовителем.
ТАБЛИЦА 1A
Если используются дымоходы и воздуховоды, поставляемые не нашей
компанией, необходимо, чтобы они были сертифицированы для данного типа
использования и потеря давления в них не превышала значений, указанных в
таблице.
∆P (Pa)
1.35 MP
160
1.50 MP - 1.60 MP - 1.70 MP
270
Для гарантии наибольшей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно
прикреплены к стене.
Минимальный наклон трубы к котлу должен составлять 1 см на метр длины.
НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В
ПРИЛОЖЕНИИ
“SECTION” D
.
10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить сгоревшие газы
наружу и забирать воздух для горения снаружи здания,
а также присоединяться к общему дымоходу типа
LAS. 90° коаксиальный отвод позволяет присоединять
котел к дымоходу в любом направлении, поскольку он
может поворачиваться на 360°. Кроме того, он может
использоваться в качестве дополнительного патрубка, в
сочетании с коаксиальной трубой или с 45° отводом.
Если выход дымохода расположен снаружи, воздуховод
должен выступать из стены не менее чем на 18 мм с
тем, чтобы на него герметично установить алюминиевую
погодную насадку во избежание попадания воды.
•
90° отвод сокращает возможную полную длину трубы на 1 метр.
•
45° отвод сокращает возможную полную длину трубы на 0,5 метра.
•
Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить продукты сгорания
как наружу за пределы здания, так и в коллективный
дымоход. Приток воздуха для горения может осуществляться
со стороны, отличной от той, куда выходит дымоход.
Разделительный комплект (опция) состоит из дымоходного
переходника 80
(B)
и переходника для воздуховода
(A)
.
Для крепления переходника воздуховода используются
прокладка и крепёжные винты от предварительно снятой
крышки.
90° отвод позволяет присоединять котел к дымоходу-
воздуховоду в любом направлении, адаптируясь
к различным требованиям. Кроме того, он может
использоваться в качестве дополнительного в сочетании с трубой или с 45° отводом.
•
90° отвод сокращает возможную полную длину трубы на 0,5 метра.
•
45° отвод сокращает возможную полную длину трубы на 0,25 метра.
•
Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
