МНОГОЗОНАЛЬНЫЕ СИСТЕМЫ С РЕГУЛИРОВКОЙ С ПОМОЩЬЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Электрические  соединения  и  регулировка,  необходимая  для  управления  системой,  разделенной  на  зоны,  являются

различными в зависимости от элементов, подключенных к котлу. Для их установки и настройки см. инструкции по

Модулю

расширения

 , поставляемому как опция.

НАСТРОЙКА ВЫСОКОТЕМПЕРАТУРНОГО РЕЖИМА СИСТЕМЫ ОТОПЛЕНИЯ

Для того, чтобы избежать частого включения и выключения, рекомендуется повысить минимальное значение температуры

отопления, следуя процедуре, описанной в пункте

A

, параметр

740

 до значения не менее 45 ° С.

НАСТРОЙКА НИЗКОТЕМПЕРАТУРНОГО РЕЖИМА СИСТЕМЫ ОТОПЛЕНИЯ

Для системы, работающей на низких температурах (например, полы с подогревом), рекомендуется снизить максимальную

температуру отопления, установив параметр

741

 (пункт

A

) до величины, не превышающей 45 ° C.

11.2.2 ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ

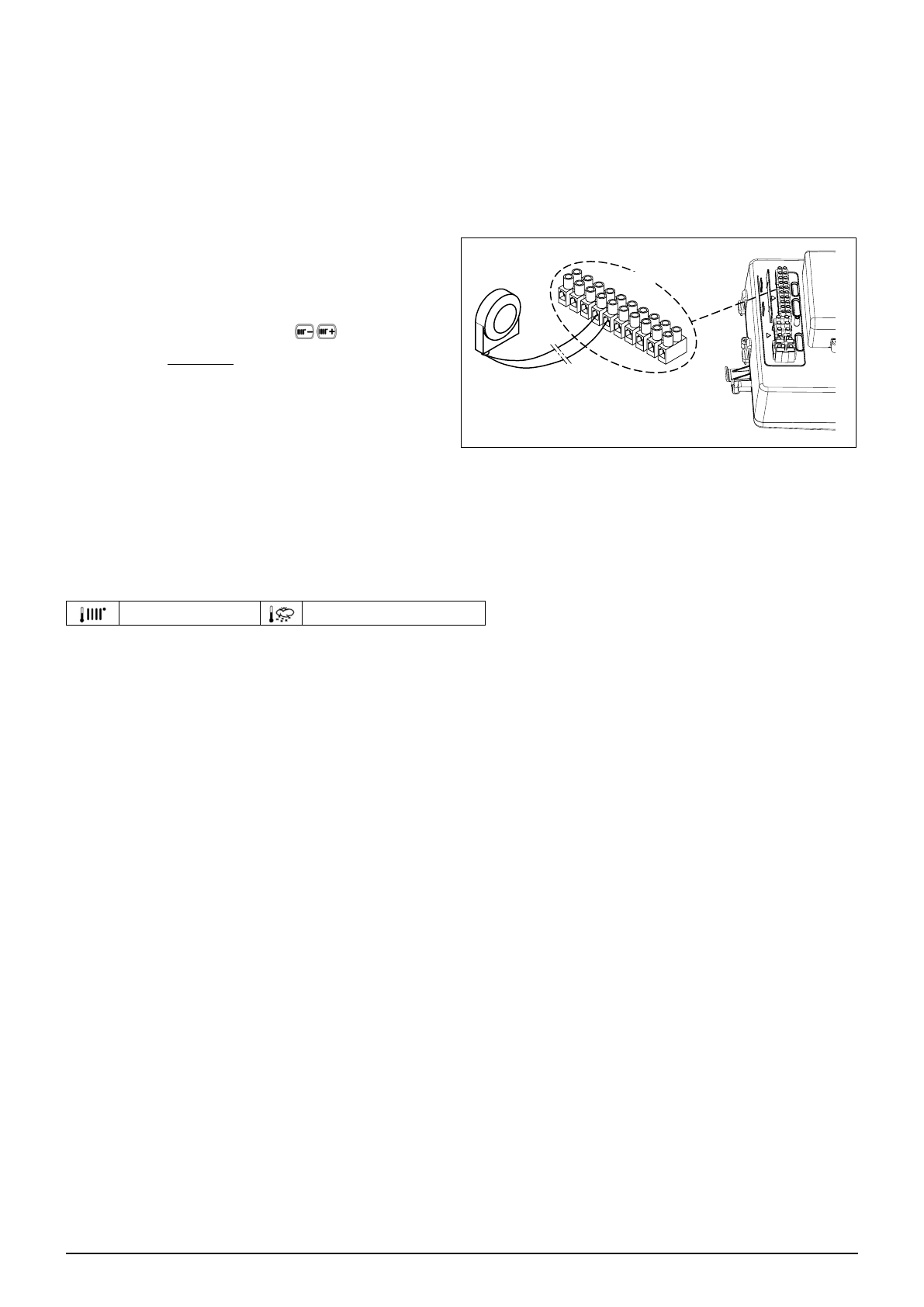

Подключение  датчика  выполняется  в  соответствии

с  приведенным  рядом  рисунком  (клеммы

4

-

5

)  и  с

инструкциями к датчику.

При подключенном датчике кнопки    , расположенные

на  панели  управления  котла,  выполняют  функцию

параллельного смещения заданной климатической кривой

Kt

 (см. приложение

“SECTION” E

 и параметр

P03

 в таблице

главы  14).  Для  повышения  температуры  в  помещении

нажмите  кнопку

+

,  для  понижения  температуры  нажмите

кнопку

-

.

УСТАНОВКА КЛИМАТИЧЕСКОЙ КРИВОЙ “Kt”

Для  задания  климатической  кривой  kt  действовать

следующим образом:

•  Получить доступ к меню, как описано в главе 14.

•  Выбрать параметр

P03

.

•  Выбрать  климатическую  кривую  из  имеющихся  в  наличии,  см.  график  кривых  в  конце  руководства  в  приложении

“SECTION” E

 (заданная кривая – 1,5).

ОБОЗНАЧЕНИЯ НА ГРАФИКАХ КЛИМАТИЧЕСКИХ КРИВЫХ Kt -

“SECTION” E

Температура подачи

Уличная температура

11.2.3 НАСОС СИСТЕМЫ ОТОПЛЕНИЯ

Насос  должен  быть  установлен  после  гидравлического  разделителя.  Выбор  насоса  производится  в  соответствии  с

характеристиками расхода / напора системы (см. приложение

“SECTION” F

).

11.2.4 ВНЕШНИЙ БОЙЛЕР

Котел  снабжен  всеми  электрическими  компонентами,  необходимыми  для  подключения  внешнего  бойлера.  Схема

гидравлического подключения бойлера приведена на рисунке в приложении

“SECTION” F

. Насос бойлера подсоединяют к

клеммам

4-5

 клеммной колодки

M3

 (см. приложение

“SECTION” B

). Бойлер должен быть установлен после гидравлического

разделителя.  Датчик,  поставляемый  в  качестве  дополнительной  комплектующей  детали,  подсоединяют  к  клеммам

9-

10

 клеммной колодки

M2

 (см. приложение

“SECTION”

B

). Убедитесь, что мощность теплообмена на змеевике бойлера

соответствует мощности котла.

ВНЕШНИЕ МОДУЛИ УПРАВЛЕНИЯ СИСТЕМОЙ

Котел  может  самостоятельно  управлять  тремя  отопительными  контурами  используя  внешние  устройства,  такие,  как

комнатный термостат, пульт дистанционного управления и внешние модули (AGU 2.550 и AVS 75). Электроника котла также

включает в себя широкий спектр функций персонализации и управления различными типами систем. Для надлежащего

функционирования системы, необходимо присвоить каждому элементу номер (от 1 до 3), чтобы позволить электронной

системе котла распознать его. Для этого внимательно прочитайте инструкции, прилагаемые к данным элементам.

11.2.5 СМЕШАННЫЕ ЗОНЫ (“SECTION” F)

Используя внешний модуль

AVS75

, поставляемый как дополнительный аксессуар, вы можете управлять смешанной зоной.

Это  устройство  может  управлять:  зональным  насосом,  смесительным  клапаном,  датчиком  температуры,  термостатом

безопасности  и  комнатным  термостатом.  О  подключении  компонентов  и  их  настройке  прочитайте  руководство,

поставляемое с устройством.

11.2.6 КАСКАДНОЕ СОЕДИНЕНИЕ КОТЛОВ (“SECTION” F)

С помощью внешнего модуля

AVS75

, поставляемого как опция, вы можете управлять системой, включающей максимум

16  котлов.  Это  устройство  подключается  к  одному  из  котлов  в  каскаде  и  может  напрямую  управлять  компонентами

системы  используя:  3  независимых  релейных  выхода,  2  температурных  датчика,  1  разъем  для  высоковольтного

предохранительного  термостата  и  1  управляющий  выход  (например:  комнатный  термостат).  Система  требует  наличия

интерфейсной  платы

OCI  345

,  в  каждом  котле  включенном  в  каскад.  Регулировка  параметров  выполняется  согласно

указаниям  главы  “НАСТРОЙКА  ПАРАМЕТРОВ”.  Для  подключения  компонентов  и  настройки  системы  прочитайте

руководство, поставляемое с устройством.
