LUNA
руководство
для
технического
персонала
15
газовые
настенные
котлы
8.
Установка
комнатного
термостата
•
откройте
доступ
к
клеммам
подключения
электропитания
(
рис
.11)
как
описано
выше
•
удалите
перемычку
между
клеммами
(1)
и
(2)
•
проденьте
двухпроводной
кабель
,
идущий
от
термостата
,
через
держатель
и
подключите
его
к
клеммам
.

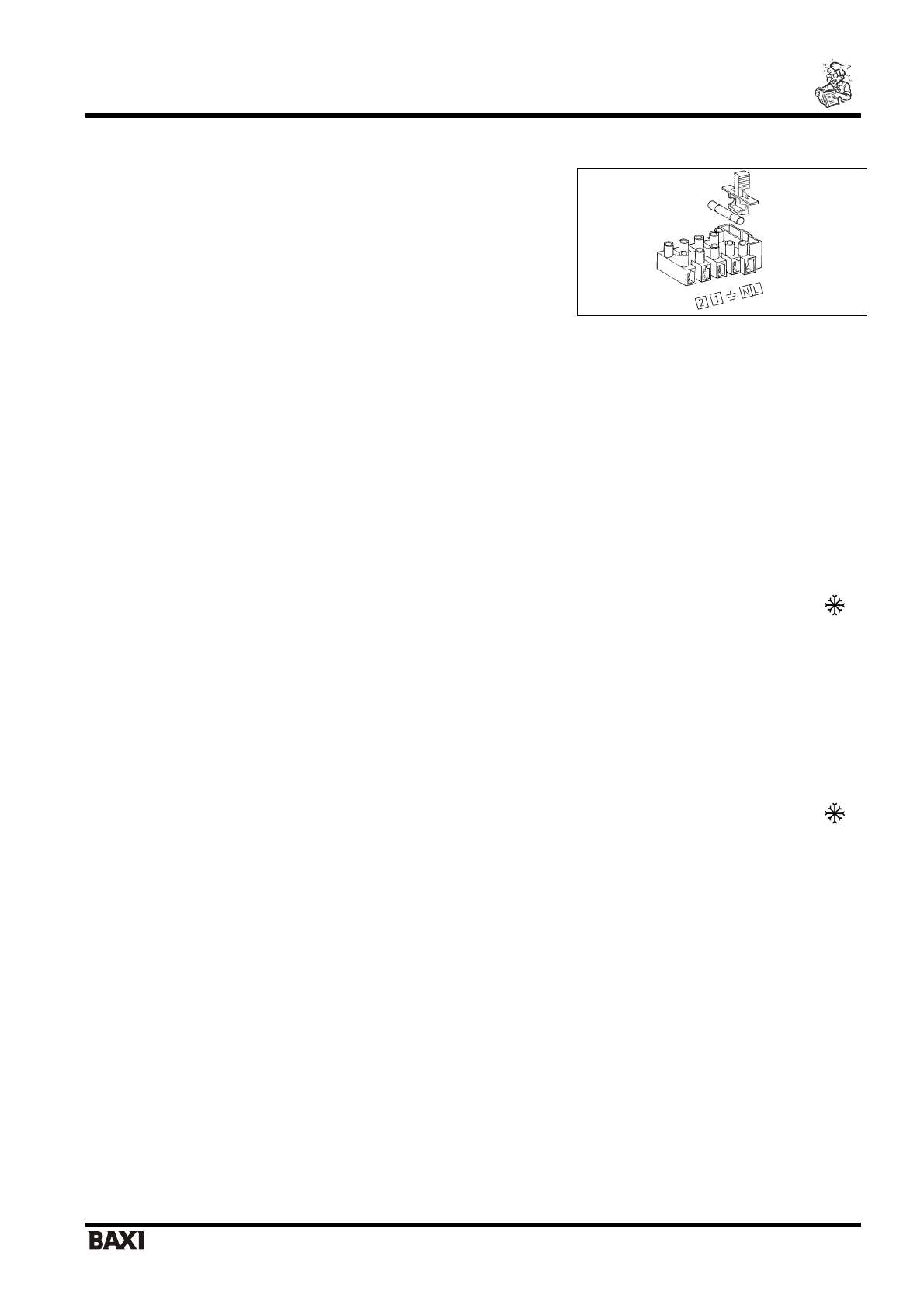

Рис
.11
9.
Подключение
таймера
•
отвинтите
два
винта
,
крепящих
панель
управления
к
котлу
,
и
откиньте
ее
вниз
•
отвинтите
два
винта
,
крепящих
крышку
панели
управления
,
и
откиньте
ее
вверх
•
подключите
двигатель
таймера
к
плате
разъем
A3 (
контакты
1
и
3)
•
подсоедините
выключатель
таймера
к
плате
A3
(
контакты
2
и
4)
и
удалите
перемычку
.
Если
вы
устанавливаете
таймер
с
питанием
от
батареек
,
не
подключайте
его
к
клемме
A3 (
контакты
1
и
3).
10.
Порядок
перевода
котла
на
другой
тип
газа
и
настройки
давления
10.1.
ПРОВЕРКА
ВХОДНОГО
ДИНАМИЧЕСКОГО
ДАВЛЕНИЯ
ГАЗА
.
•
Открутить
винт
на
штуцере
2 (
рис
. 12)
и
присоединить
к
штуцеру
2
манометр
.
•
Снять
переднюю
панель
закрытой
камеры
,
отвинтив
соответствующие
крестовые
винты
(
для
того
,
чтобы
избежать
погрешности
в
измерениях
,
связанной
с
герметичной
камерой
сгорания
).
•
Открыть
газовый
кран
и
установить
переключатель
режимов
(
позиция
1,
рис
.1)
в
положение
«
зима
»
и
подождать
до
включения
котла
.
•
Проверить
динамическое
входное
давление
газа
(
штуцер
2,
рис
.12).
Номинальные
давления
: 20
мбар
для
природного
газа
, 30
мбар
для
бутана
, 37
мбар
для
пропана
.
•
Выключить
котел
и
закрыть
газовый
кран
.
•
Отсоединить
манометр
и
закрутить
винт
на
штуцере
2.
10.2.
НАСТРОЙКА
МАКСИМАЛЬНОГО
И
МИНИМАЛЬНОГО
ДАВЛЕНИЯ
НА
ГОРЕЛКЕ
ПРИ
ПОМОЩИ
РЕГУЛЯТОРА
ДАВЛЕНИЯ
Настройка
максимального
давления
•
Открутить
винт
на
штуцере
1 (
рис
. 12)
и
присоединить
к
штуцеру
1
манометр
.
•
Открыть
газовый
кран
и
установить
переключатель
режимов
(
позиция
1,
рис
.1)
в
положение
«
зима
»
и
подождать
до
включения
котла
.
Убедиться
,
что
котел
работает
на
максимальной
мощности
.
•
Проверить
давление
газа
на
горелке
согласно
таблице
1
для
соответствующей
модели
котла
и
соответствующего
типа
газа
.
При
необходимости
снять
крышку
модулятора
(
позиция
4,
рис
.12)
и
поворачивать
латунный
винт
(
винт
а
,
рис
.13)
до
достижения
давления
,
указанного
в
таблице
1
для
соответствующей
модели
котла
и
соответствующего
типа
газа
.
Настройка
минимального
давления
•
Отсоединить
провод
питания
модулятора
.
Котел
перейдет
в
режим
минимальной
мощности
.
Проверить
давление
газа
на
горелке
согласно
таблице
1
для
соответствующей
модели
котла
и
соответствующего
типа
газа
.
При
необходимости
и
поворачивать
винт
(
винт
b
,
рис
.13)
до
достижения
давления
,
указанного
в
таблице
1
для
соответствующей
модели
котла
и
соответствующего
типа
газа
.
•
Присоединить
на
место
провод
питания
модулятора
и
установить
на
место
крышку
модулятора
.
•
Выключить
котел
и
закрыть
газовый
кран
.
•
Отсоединить
манометр
и
закрутить
винт
на
штуцере
1.
