ОПЕРАЦИИ
И
ИНДИКАЦИЯ
Зеленый
индикатор
SUPPLY (
ПИТАНИЕ
)
горит
все
время
,
пока
на
котел
подается
напряжение
электропитания
.
Индикатор
CALL (
ВЫЗОВ
)
горит
зеленым
цветом
при
запросе
от
программного
устройства
и
термостата
или
красным
цветом
,
сигнализируя
о
перегреве
в
системе
.
Он
будет
мигать
зеленым
цветом
от
двух
до
трех
минут
во
время
выполнения
самотестирования
перед
включением
котла
в
режим
отопления
.
По
окончании
этого
периода
времени
,
он
будет
постоянно
гореть
зеленым
цветом
до
тех
пор
,
пока
запрос
на
отопление
не
будет
удовлетворен
.
Индикатор
HEAT (
НАГРЕВ
)
будет
гореть
,
когда
котел
вырабатывает
тепло
,
это
происходит
только
при
постоянном
зеленом
свечении
индикатора
CALL (
ВЫЗОВ
).
Постепенный
рост
мощности
нагрева
котла
можно
наблюдать
на
его
передней
панели
.
Индикатор
HEAT (
НАГРЕВ
)
также
показывает
модуляцию
котла
при
достижении
им
рабочей
температуры
.
Сигнальный
индикатор
ALARM
светится
красным
цветом
при
наличии
проблемы
в
системе
.
Индикаторы
HEAT (
НАГРЕВ
)
и
CALL (
ВЫЗОВ
) (
зеленого
цвета
)
при
этом
выключаются
.
Котел
будет
находиться
в
выключенном
состоянии
до
перезагрузки
.
Для
перезагрузки
ALARM
смотрите
соответствующую
инструкцию
.
РЕГУЛИРОВАНИЕ
ТЕМПЕРАТУРЫ
.
Температура
на
выходе
котла
регулируется
с
передней
панели
.
Минимальные
установки
температуры
для
серий
C
и
U – 65º
С
и
30º
С
соответственно
.
Максимальные
установки
температуры
для
серий
C
и
U – 80º
С
и
60º
С
соответственно
.
ОЧИСТКА
Для
очистки
корпуса
котла
используйте
влажную
тряпку
и
неагрессивные
чистящие
средства
.
Не
используйте
чистящие
вещества
с
абразивными
частицами
.
Не
допускайте
попадания
воды
внутрь
котла
.
Не
погружайте
котел
в
воду
.
ОБСЛУЖИВАНИЕ
НЕОБХОДИМО
ЕЖЕГОДНО
ПРОВЕРЯТЬ
КОТЕЛ
.
Проверке
должны
подвергаться
электрические
соединения
и
концентрация
ингибитора
.
Перед
любым
сервисным
или
техническим
обслуживанием
,
проводимым
в
системе
,
в
первую
очередь
проверьте
отключение
электропитания
.
Необходимо
принимать
меры
предосторожности
,
так
как
вода
в
системе
может
быть
горячей
и
находиться
под
высоким
давлением
.
Проверьте
прочность
электрических
соединений
.
Слабое
соединение
может
привести
к
пожару
.
Расположение
деталей
котла
(
см
.
стр
. 2)
Предохранитель
FS1
расположен
рядом
с
верхней
частью
блока
питания
.
Термовыключатель
,
соединенный
с
разъемом
Conn 3
расположен
на
корпусе
котла
между
изоляцией
и
котлом
приблизительно
на
расстоянии
1/3
от
дна
.
Узел
термистора
подключен
к
блоку
питания
через
разъем
Conn 4,
и
закреплен
вверху
котла
.
Нужно
быть
осторожным
,
чтобы
не
сломать
тонкие
провода
.
Блок
питания
расположен
на
задней
части
снизу
передней
панели
и
подключен
к
разъему
Conn 2.
Нужно
быть
особенно
осторожным
при
замене
этого
узла
,
чтобы
не
повредить
его
компоненты
.
Для
замены
блока
питания
следуйте
соответствующей
инструкции
(
см
.
стр
. 20).
Каждый
из
основных
электрических
элементов
должен
иметь
сопротивление
приблизительно
19
Ом
между
контактами
(
красный
с
красным
,
желтый
с
желтым
,
синий
с
синим
и
черный
с
черным
)
и
сопротивление
изоляции
больше
2
МОм
между
контактом
и
оболочкой
.
Если
элементы
имеют
разомкнутую
цепь
между
контактами
,
или
слишком
низкое
сопротивление
изоляции
,
то
такой
котел
должен
быть
заменен
.

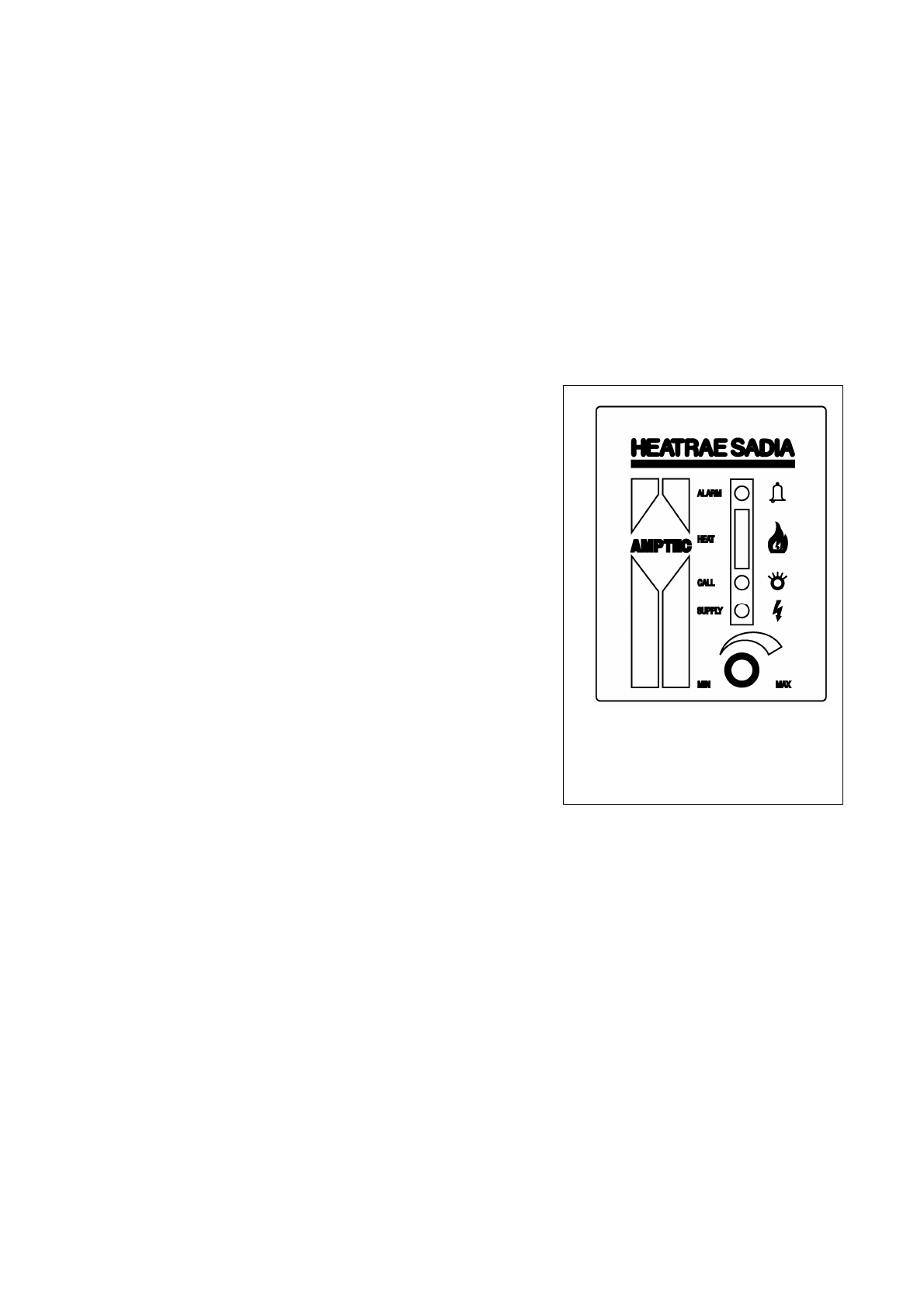

РИС
. 13
ПАНЕЛЬ
УПРАВЛЕНИЯ
КОТЛА
