Руководство для пользователя и технического персонала
22
Приложение 1

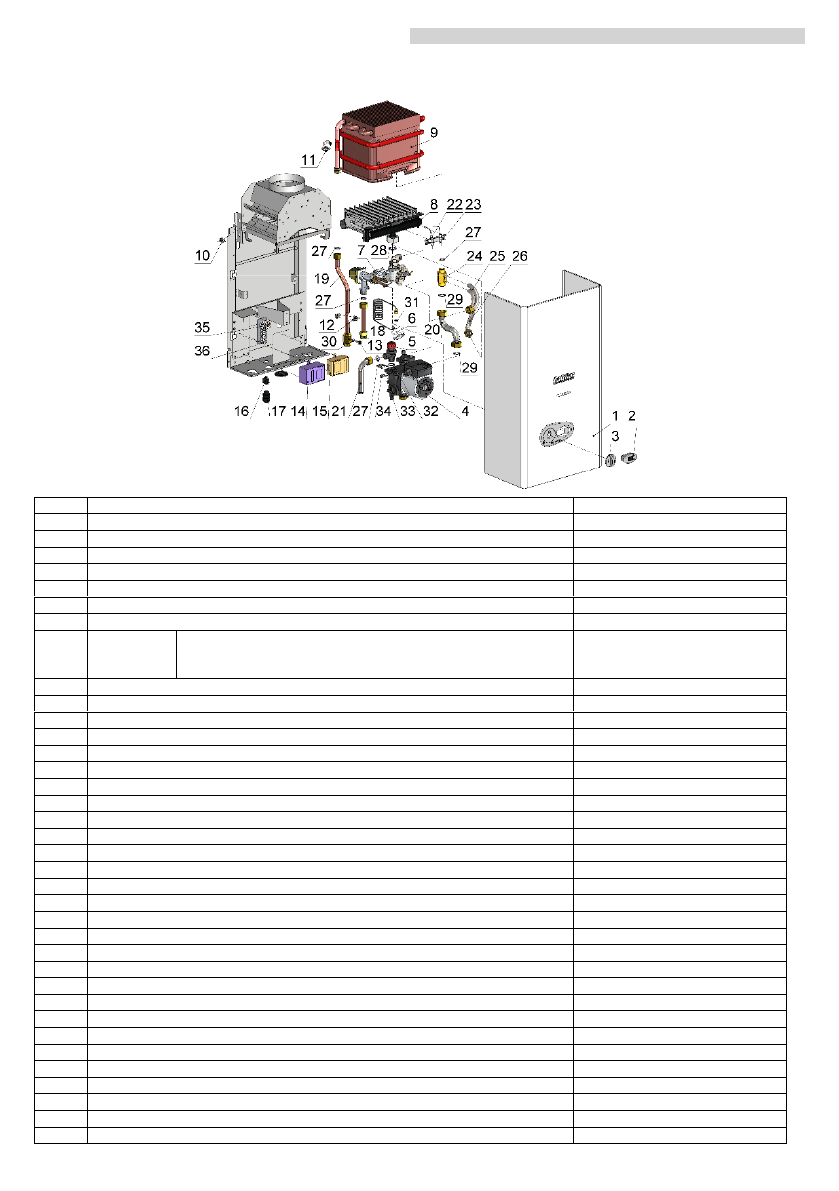

СОСТАВНЫЕ ЧАСТИ КОТЛА
Поз.
Наименование
Обозначение
1
Облицовка в сборе
8718-12.000
2
Дисплей
4710-03.102
3
Ручка
3224-00.04
4
Насос
DWP15-50-C1
5
Предохранительный клапан
KDAQ-215A
6
Манометр
40034522 (21000 6087 03100)
7
Блок водогазовый
8718-02.100
8
Горелка
(10 секций)
природный газ (G20, 2-е семейство, группа Н), 1,3 кПа
природный газ (G20, 2-е семейство, группа Н), 2,0 кПа
сжиженный газ (G30, 3-е семейство, группа В/Р), 2,9 кПа
3272-02.100
3272-02.100-02
3272-02.100-01
9
Теплообменник
8718-03.008
10
Термореле 90 °С
KSD301-DA90A2
11
Термореле 90 °С
KSD301-DA90A2
12
Термореле 80 °С
TF01-BLAE80A2
13
Датчик температуры воды
3227-12.000-01
14
Блок питания
QL-QPOY03
15
Блок управления электронный
3272-16.000
16
Кулисный переключатель
KLS7-O13A
17
Кабельный ввод
8601AA19005
18
Труба
8718-04.000
19
Труба КО выходная
8718-05.000
20
Труба КО входная
8718-06.000
21
Труба
8718-07.000
22
Датчик наличия пламени
3227-02.140-01
23
Свеча
3227-02.130-01
24
Штуцер Вентури
8718-00.005-01
25
Шланг резиновый армированный M10х18, L=200 мм, с гайкой G 1/2
26
Шланг резиновый армированный M10х18, L=300 мм, с гайкой G 1/2
27
Прокладка
3272-00-014
28
Прокладка
3272-00-014-01
29
Прокладка
3272-00-014-04
30
Кольцо d6х1,8
3227-02.207-01
31
Кольцо OR 7,59х2,62
32
Кольцо OR 15,88х2,62
33
Фиксатор D17
34
Фиксатор D10
35
Предохранительный терминал
CFTBN/2W P
36
Клеммный блок
NYLBLOC 34211
