Руководство для технического персонала

13

6)

повторите  действия  согласно  пунктам  1-4  до  полного  удаления  воздуха.  Рекомендуется

установка дополнительных клапанов отвода воздуха в верхних точках системы отопления для более
быстрого и полного удаления воздуха.

7)

После заполнения водой перепускное устройство 35 необходимо закрыть, повернув ручку

вправо по часовой стрелке до упора.

ВНИМАНИЕ! Для нормального функционирования котла необходимо поддержание ми-

нимального  давления  воды  в  системе  отопления  (в  холодном  состоянии)  не  менее  0,8  бар
для закрытой системы отопления и не менее 0,3 бар для открытой системы отопления.

Котел рассчитан на присоединение к открытой системе отопления, оснащенной открытым рас-

ширительным баком, помещаемым на высоте 3 метра над котлом, а также к закрытой системе отоп-
ления с установкой мембранного расширительного бака (Рис. 6, стр. 14).

Перед пробным розжигом котла необходимо проверить:

1)

установка котла произведена в соответствии с требованиями, изложенными в разделе 7
(стр. 8);

2)

для  закрытой  системы  отопления  давление  в  системе  отопления  составляет  1  –  2  бар

(рекомендуемое давление − 1,5 бар). При давлении свыше 2 бар – открыть пробку сливную 17 (см.
Рис. 9, стр. 17), понизив давление до 1,5 бар. При давлении ниже 1 бар  – заполнить систему отоп-
ления до давления от 1 до 1,5 бар;

3)

для открытой системы отопления давление в системе отопления составляет не менее 0,3

бар.  Необходимо  контролировать  уровень  заполнения  системы  водой  путем  контроля  заполнения
расширительного бака в верхней точке системы. При снижении уровня воды в расширительном баке
необходимо пополнить систему отопления;

4)

дымоотводящая  труба  установлена  и  соответствует  требованиям  (см.  раздел  7.5,
стр. 11);

5)

напряжение  и  частота  электросети  соответствуют  значениям,  указанным  в  п.  7.4
(

стр. 10);

6)

вид и давление потребляемого газа (должны соответствовать виду и давлению газа, ука-

занных в разделе 11 и табличке на котле);

7)

отсутствие утечки газа;

8)

открыт ли клапан отвода воздуха;

9)

открыты ли запорные краны на прямой и обратной

линиях контура отопления;

10)

не блокирован ли насос. Для этого при помощи от-

вёртки  открутите  заглушку  насоса  и  проверните  его  вал  не-
сколько раз туда и обратно (см.  Рис. 5). Затем плотно закру-
тите  заглушку.  При  выполнении  данной  операции  возможны
протечки воды из насоса. После установки заглушки необхо-
димо удалить остатки воды с компонентов котла (протереть);

11)

герметичность системы отопления.

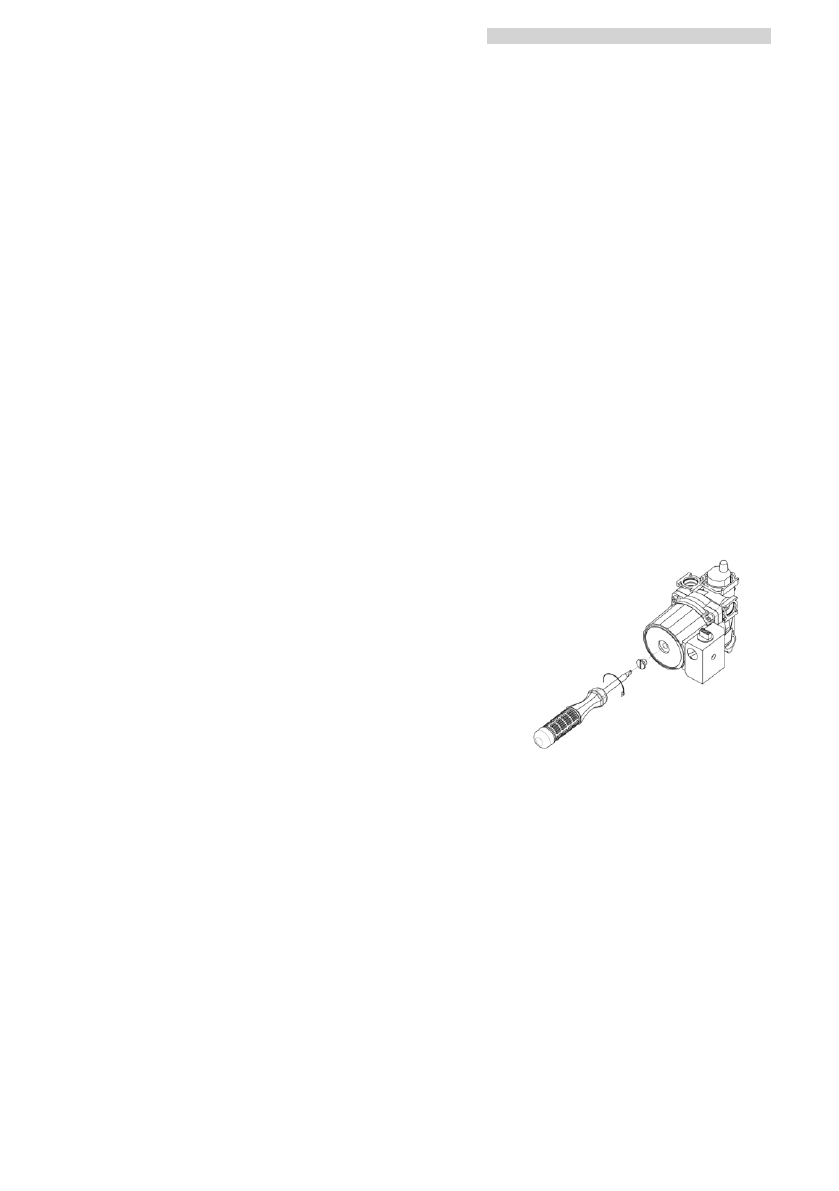

Рис. 5. Проверка циркуляци-
онного насоса

ВНИМАНИЕ! Не допускайте попадания воды на электронные компоненты котла!
ВНИМАНИЕ!  Время  стравливания  воздушных  «пробок»  из  открытой  системы  отопле-

ния  может  достигать  нескольких  часов  (при  этом  горелка  котла  не  включается  из-за  отсут-
ствия нормальной циркуляции воды в системе отопления).

Представленные на Рис. 6 примеры схем системы отопления носят рекомендательный харак-

тер и используются как основа для проектирования.
