BaltGaz 17 - Инструкция по эксплуатации - Страница 15

Руководство для технического персонала

15

1 -

патрубок замера давления газа;

2 -

винт с уплотнением;

5 -

входной патрубок газового узла.

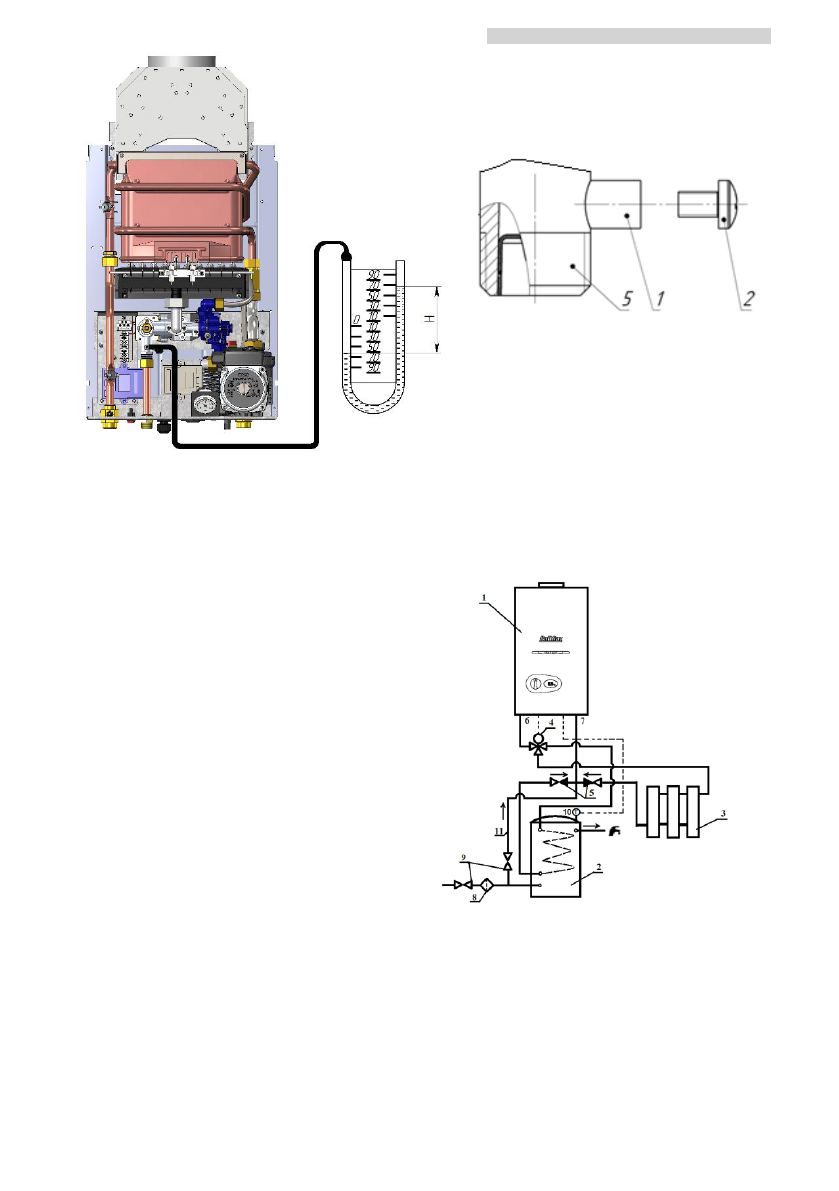

Рис. 7. Подключение дифманометра

7.9

Дополнительные возможности (опции)

7.1.1.

Подключение комнатного термостата

Для  более  эффективной  работы

котел  имеет  возможность  подключения
комнатного  термостата,  который  уста-
навливается  в  отапливаемом  помеще-
нии.  Для  установки  термостата  необхо-
димо удалить перемычку с соответствую-
щих  разъёмов  и  подключить  к  ним  про-
вода комнатного термостата.

7.1.2.

Подключение  бойлера  кос-

венного нагрева

К  данному  котлу  можно  подклю-

чить бойлер косвенного нагрева (далее –
бойлер, см. Рис. 8), для чего необходимо
использовать  дополнительное  оборудо-
вание:  трёхходовой  кран,  реле  управле-
ния  трехходовым клапаном, термостат  и
термореле 85 ºC (датчик перегрева).

Представленная  на  рис.  9  схема

носит  рекомендательный  характер  и  ис-
пользуется  как  основа  для  проектирова-
ния.

1 -

котёл;

2 -

бойлер;

3 -

система централь-
ного отопления;

4 -

трёхходовой клапан;

5 -

обратный клапан;

6 -

выход из котла;

7 -

вход в котёл;

8 -

фильтр;

9 -

вентиль запорный;

10 -

датчик температуры бака;

11 -

подпиточная линия.

Рис. 8

.

Схема гидравлического присоединения бой-

лера
