Руководство для пользователя и технического специалиста

6

3

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

3.1

Управление работой котла

Основным  управляющим  элементом  котла  является  плата  электронная,  которая  контролирует  всю  работу  котла.

Микропроцессор  платы  электронной  собирает  и  обрабатывает  сигналы  датчиков  управления  и  безопасности.  Вся
информация о состоянии котла выдаётся на ЖК-дисплей в режиме реального времени.

Всё

управление

котлом

осуществляется

с

панели

управления,

внешний

вид

которой

показан

на рисунке 2. Если к котлу подключен выносной пульт, то управление осуществляется с него, кнопки панели управления не
активны.

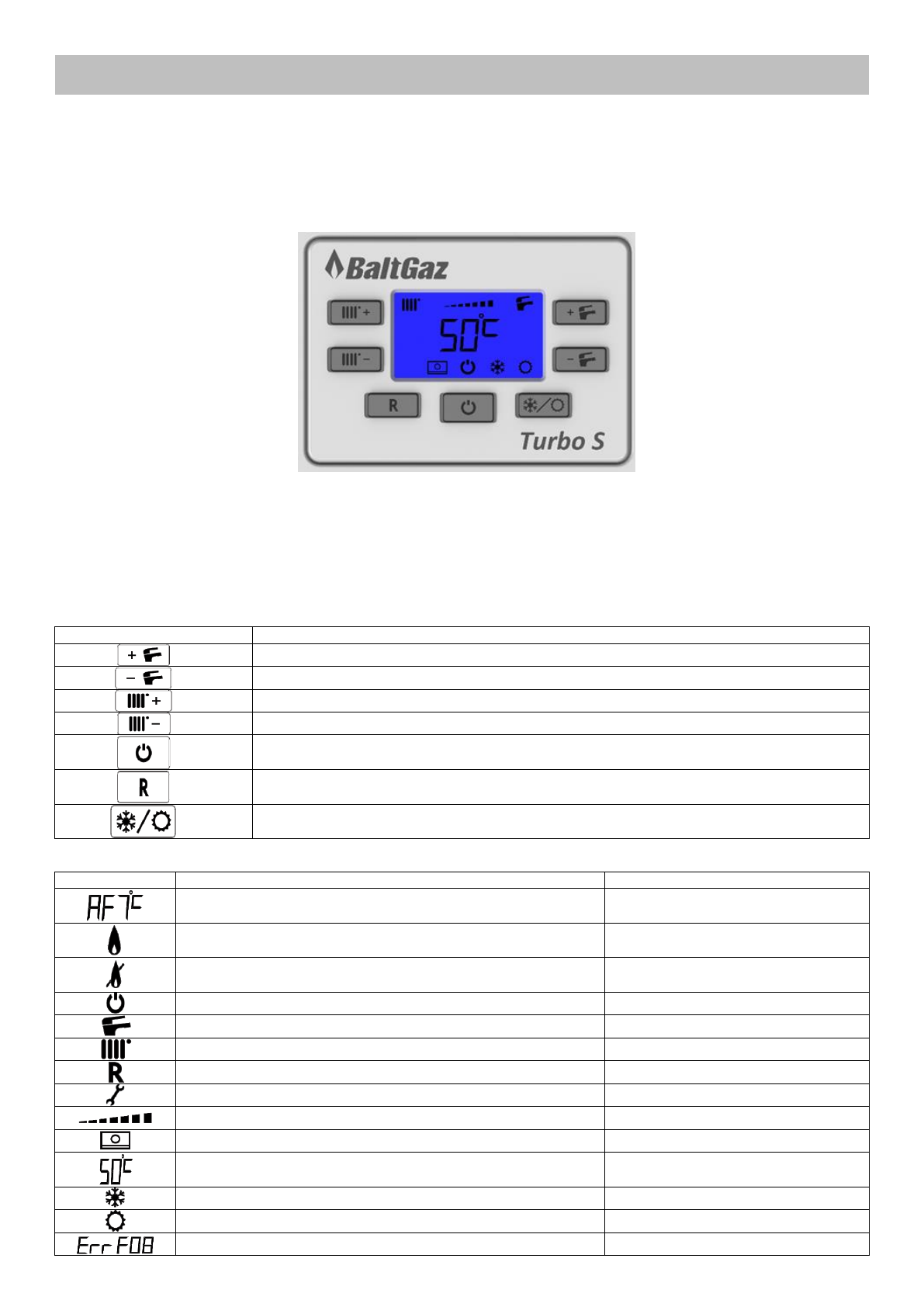

Рис. 2

Панель управления котлом

В  центре  панели  управления  расположен  жидкокристаллический  дисплей,  отображающий  при  нормальной  работе

котла температуру в  активном в  данный  момент режиме (при работе в режиме отопления  – температуру воды в  системе
отопления на выходе из котла, при работе в режиме ГВС – температуру ГВС на выходе из котла). В случае возникновения
неисправности  вместо  значения  температуры  отображается  код  ошибки.  Коды ошибок  котла  приведены  в  разделе  14  на
стр. 22 данного Руководства.

Символы  на  дисплее  отображают  режим  работы  котла.  Вокруг  дисплея  расположены  7  кнопок  управления  котлом.

Назначение кнопок управления и отображаемых на дисплее символов представлены в таблицах 2 и 3 соответственно.

Таблица 2

Обозначение кнопки

Функция кнопки управления

Увеличение температуры горячей воды

Уменьшение температуры горячей воды

Увеличение температуры теплоносителя в контуре отопления

Уменьшение температуры теплоносителя в контуре отопления

Включение / выключение котла

Сброс (RESET)

Выбор режима работы котла «зима / лето»

Таблица 3

Символ

Горит постоянно

Мигает

Символ работы функции антизамерзания (см. п. 3.3.1)

Наличие пламени (горелка работает)

Срыв пламени (неудачный розжиг)

Режим ожидания

Выставление температуры в режиме ГВС

Котел работает в режиме ГВС

Выставление температуры в режиме отопления

Котел работает в режиме отопления

Режим блокировки. Необходимость ручного сброса ошибки

Код ошибки, необходимо сервисное обслуживание

Уровень тепловой мощности

Подключен пульт управления

Ошибка подключения пульта

Температура теплоносителя / горячей воды

Режим работы котла «зима»

Режим работы котла «лето»

Код ошибки
