Руководство для технического специалиста

15



вид потребляемого газа (должен соответствовать виду газа, указанному в данном Руководстве на котел и табличке
на нем);



отсутствие утечки газа;



открыт ли клапан отвода воздуха на циркуляционном насосе;



открыты  ли  запорные  краны  на  прямой  и  обратной  линиях
контура отопления;



не  блокирован  ли  насос.  Для  этого  при  помощи  отвёртки
открутите  заглушку  насоса  и  повращайте  его  вал  несколько
раз в разные стороны (см. рисунок 6). Затем плотно закрутите
заглушку.  При  выполнении  данной  операции  возможны
протечки  теплоносителя  из  насоса,  после  установки
заглушки  необходимо  удалить  остатки  теплоносителя  с
компонентов котла (протереть);



подключение  котла  к  электрической  розетке  однофазной
сети  переменного  тока  номинальным  напряжением  220  В,
частотой 50 Гц, с заземляющим контактом;



герметичность системы отопления.

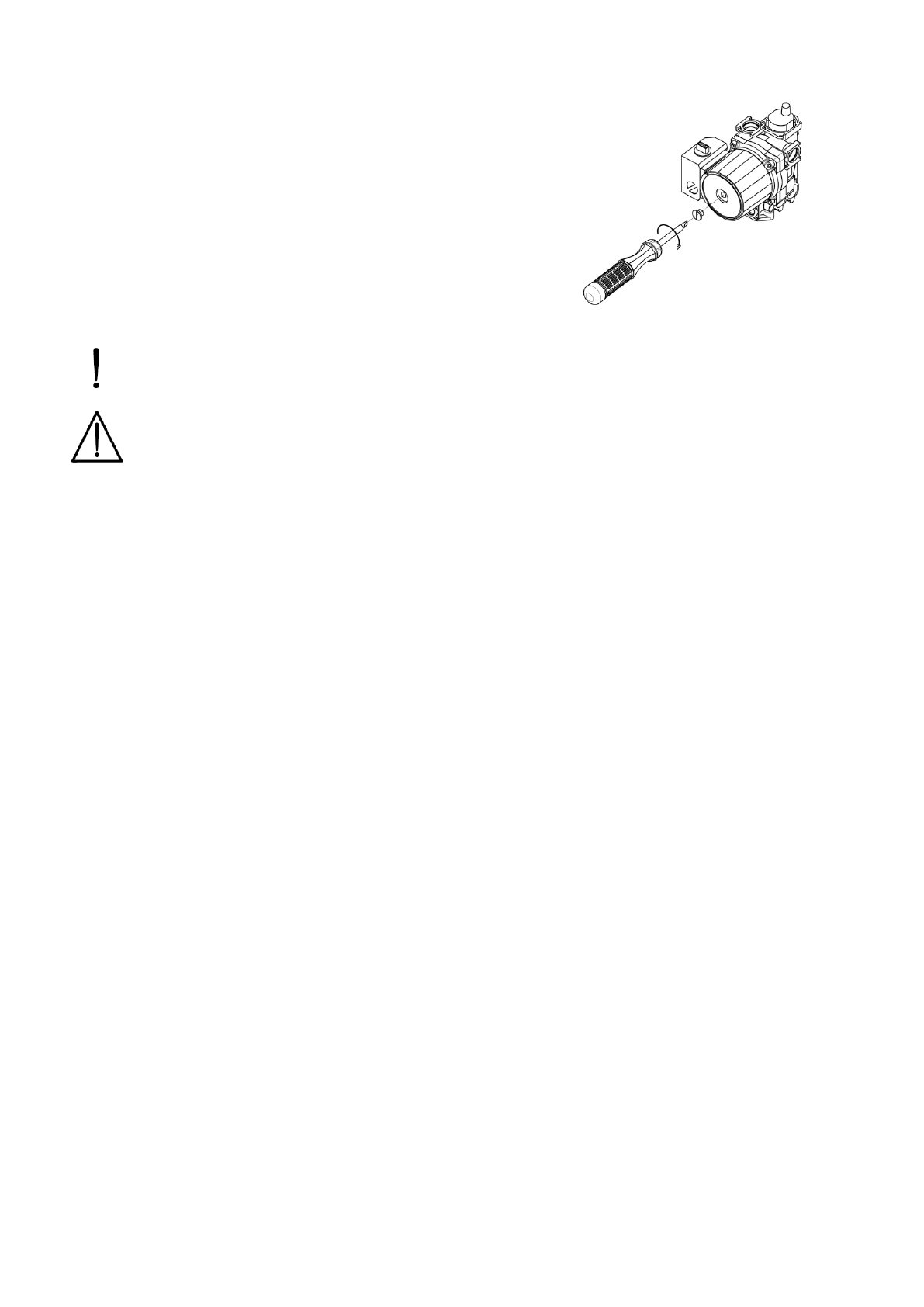

Рис. 6

Проверка циркуляционного насоса

После  удаления  воздуха  из  системы  отопления  необходимо  закрыть  клапан  отвода  воздуха  на  насосе,
закрутив колпачок.

ВНИМАНИЕ

!

Если  в  системе  отопления  в  качестве  теплоносителя  используется  антифриз,  то  необходимо  проведение
специальных  мероприятий  по  заполнению  котла  и  системы  отопления,  а  также  периодический  контроль
плотности  антифриза.  Заполнение  и  подпитку  системы  отопления  в  данном  случае  должен  осуществлять
технический специалист сервисной организации с использованием специального оборудования.

10.3

Проверка параметров горения

Котёл позволяет выполнить анализ теплотехнических параметров, не сбивая настроек котла. Для этого  необходимо

использовать  функцию  «тест»  (измерение  температуры  отходящих  газов  и  содержания  в  них  окиси  углерода).  Перед
активацией этой функции (см. п. 13.3.2 на стр. 20) нужно убедиться, что котёл включен и работает в режиме отопления, а
труба дымоотвода имеет отверстие для ввода газоанализатора на прямолинейном участке на расстоянии не менее 250  мм
от  выхода  из  газоотводящего  устройства.  Во  время  анализа  процесса  горения  остаётся  в ключённой  система  защиты
теплоносителя по перегреву, при достижении температуры теплоносителя 88 °С котел перейдёт в режим ожидания. После
окончания измерений отверстие для ввода газоанализатора должно быть загерметизировано.

10.4

Дополнительные возможности (опции)

10.4.1

Подключение комнатного термостата

Для  более  эффективной  работы  котел  имеет  возможность  подключения  комнатного  термостата,  который

устанавливается  в  отапливаемом  помещении.  Для  установки  термостата  необходимо  из  клеммной  колодки,  которая
подсоединена  к  разъему  J18  с  помощью  проводов  (см.  Приложение  II,  стр.  30),  удалить  перемычку  и  подключить
соединительные  провода  комнатного  термостата  (полярность  подключения  проводов  термостата  значения  не  имеет).
Перемычку необходимо передать на хранение владельцу котла.

Комнатный термостат в стандартную поставку не входит и приобретается по желанию пользователя отдельно. Кабель

для  подключения  комнатного  термостата  к  котлу  в  комплект  поставки  термостата  не  входит.  Основные  требования  при
выборе кабеля: максимальная длина кабеля составляет 30 метров, он должен состоять из двух проводов (гибкий медный
многожильный провод с площадью сечения от 0,5 до 1,5 мм

2

).

10.4.2

Подключение пульта дистанционного управления

Котел позволяет использовать выносной пульт дистанционного управления (далее − пульт). Пульт имеет встроенный

комнатный датчик температуры и позволяет управлять котлом удалённо (не более 30 м от котла) и задавать те же команды,
что  и  с  панели  управления.  Также  пульт  позволяет  управлять  работой  котла,  поддерживая  заданную  пользо вателем
температуру  в  помещении.  Пульт  подключается  к  разъёму  J18  (см.  Приложение  II,  стр.  30)  платы  электронной  (через
внешнюю колодку) вместо перемычки или комнатного датчика температуры.

Допускается  совместное  подключение  пульта  управления  и  внешнего  (уличного)  датчика  температуры.  При  этом

котел  регулирует  температуру  в  контуре  отопления  по  датчику  температуры  пульта  управления,  и,  в  зависимости  от
внешней температуры, пульт управления может отображать значение уличной температуры.

Перед  подключением  пульта  необходимо  убедиться,  что  он  подготовлен  к  подключению  в  соответствии  с

руководством по установке и подключению, входящим в комплект поставки пульта.

Пульт  в  стандартную  поставку  котла  не  входит  и  приобретается  по  желанию  пользователя  отдельно.  Кабель  для

подключения пульта к котлу в комплект поставки пульта не входит и приобретается дополнительно. Стандартный кабель
состоит  из  разъема  для  подключения  пульта  управления  к  электронной  плате,  двух  проводов  и  клеммной  колодки   для
присоединения проводов. Основные требования при выборе проводов: гибкий медный многожильный провод с площадью
сечения 0,5 - 1,5 мм

2

, максимальная длина провода составляет 30 м. Кабель необходимо продеть через манжету в нижней

панели.

10.4.3

Подключение внешнего датчика температуры

Рекомендуется  использовать  внешний  (уличный)  датчик  температуры  типа  SSE.  Датчик  подключается  к  клеммной

колодке J20 (см. Приложение II, стр. 30).

Кабель для подключения внешнего датчика к котлу в комплект поставки датчика не входит. Основные требования по

выбору кабеля аналогичны требованиям, указанным в п. 10.4 данного Руководства. Инструкция по подключению внешнего
