Руководство для технического специалиста
13
9.1
Монтаж коаксиального дымоотвода
Схема присоединения коаксиального дымохода Ø 100 / Ø 60 (мм) к котлу, установки диафрагмы и максимально
допустимая длина трубы представлена на рисунке 4. При использовании коаксиальных труб необходимо дополнительно
учитывать следующее:
уклон горизонтального участка дымоотводящей трубы должен составлять 3° в сторону улицы или
конденсатосборника;
каждый отвод 90
равноценен 1 м трубы, каждое колено 45
– 0,5 м трубы;
в местах поворотов трубы используйте отводы. Количество поворотов на 90° не должно превышать трех, включая
отвод на выходе из котла.
Модель котла
Длина,
L, м
Диафрагма на
дымоходе, мм
Максимально
допустимая
длина трубы, м
Baltgaz 24 Turbo S
0 ÷ 1
Ø 47
3
1 ÷ 2
Не требуется
Baltgaz 21 Turbo S
Baltgaz 18 Turbo S
Baltgaz 14 Turbo S
Baltgaz 11 Turbo S
Baltgaz 10 Turbo S
0 ÷ 1
Ø 43
4
1 ÷ 2
Ø 45
2
÷ 3
Ø 47

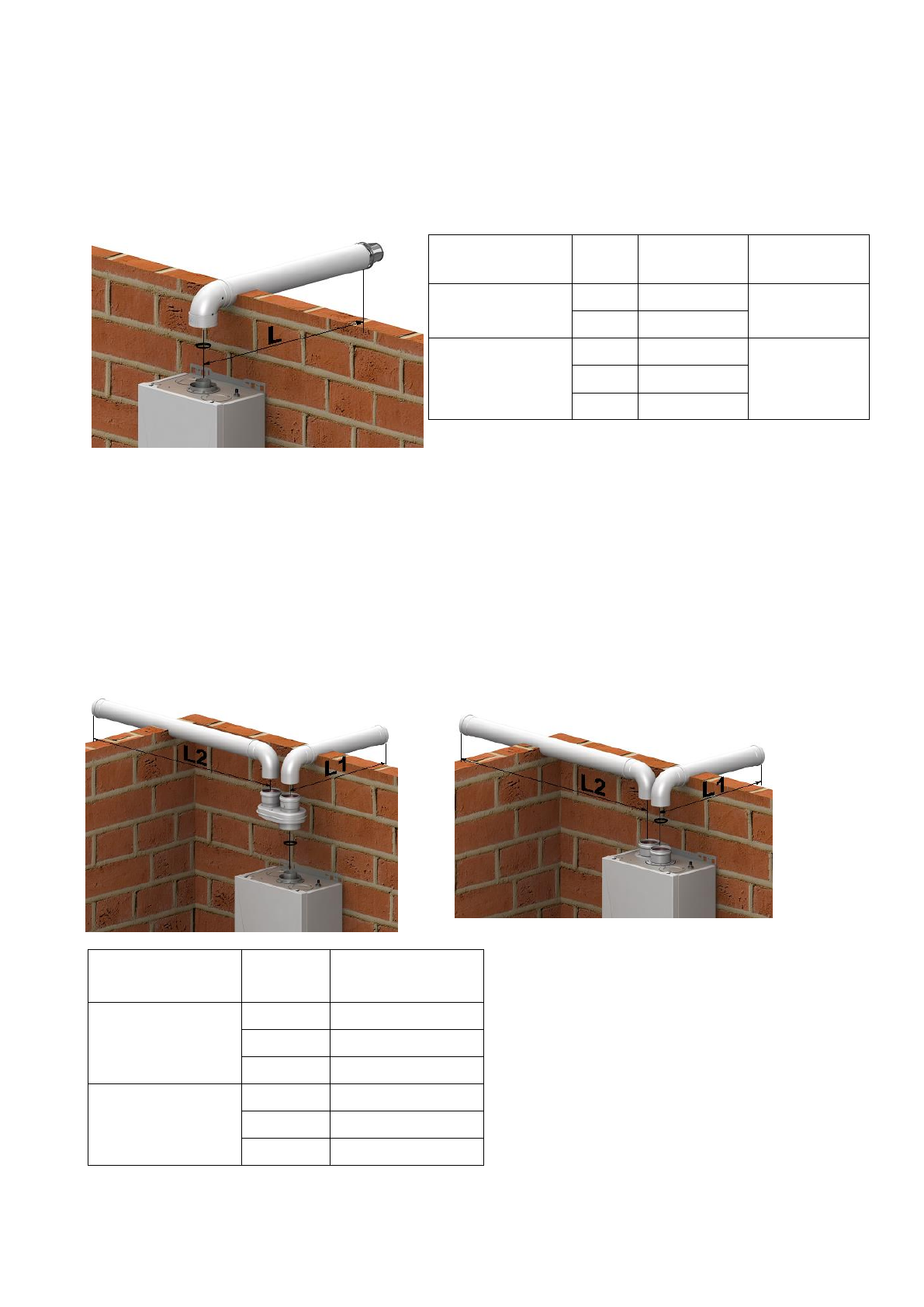

Рис. 4
Схема присоединения коаксиального дымохода Ø 100 / Ø 60 (мм)
к котлу и установка диафрагмы
9.2
Монтаж раздельных труб дымоотвода
Схемы присоединения раздельного дымохода Ø 80 мм к котлу и установки диафрагмы представлены на рисунке 5.
При использовании раздельных труб необходимо дополнительно учитывать следующее:
суммарная максимальная длина труб не должна превышать 20 м. Каждый отвод 90° равноценен 1 м трубы, каждое
колено 45° – 0,5 м трубы;
в случае возможного образования в дымоотводящей трубе конденсата, перед котлом необходимо устанавливать
конденсатосборник;
уклон горизонтальных участков дымоотводящей трубы должен составлять не менее 3
в сторону
конденсатосборника (при его наличии).
Модель котла
Длина
(L1+L2), м
Диафрагма на
дымоходе, мм
Baltgaz 24 Turbo S
0 ÷ 4
Ø 45
4 ÷ 10
Ø 47
10 ÷ 20
Не требуется
Baltgaz 21 Turbo S
Baltgaz 18 Turbo S
Baltgaz 14 Turbo S
Baltgaz 11 Turbo S
Baltgaz 10 Turbo S
0 ÷ 4
Ø 41
4 ÷ 10
Ø 43
10 ÷ 20
Ø 45
Рис. 5
Схемы присоединения раздельного дымохода Ø 80 мм
к котлу и установка диафрагмы
