Руководство для технического специалиста

20

13

ФУНКЦИОНАЛЬНАЯ СХЕМА И УПРАВЛЕНИЕ РАБОТОЙ КОТЛА

13.1

Функциональная схема котла

Функциональная схема котла приведена на рисунке 7.

1 -

газоотводящее устройство;

2 -

теплообменник;

3 -

теплообменник вторичный;

4 -

блок горелочный (горелка);

5 -

вентилятор;

6 -

свеча;

7 -

насос;

8 -

клапан отвода воздуха
(автоматический);

9 -

регулятор подачи газа;

10 -

бак расширительный;

11 -

плата электронная;

12 -

клапан обратный;

13 -

кабель питания;

14 -

датчик давления;

15 -

термореле (датчик перегрева);

16 -

датчик температуры контура отопления;

17 -

датчик температуры контура ГВС;

18 -

клапан трехходовой;

19 -

электродвигатель трехходового клапана;

20 -

клапан байпаса;

21 -

клапан дренажный;

22 -

клапан
предохранительный
(контура отопления);

23 -

датчик протока
контура ГВС;

24 -

кран подпитки
контура отопления;

25 -

прессостат
воздушный;

26 -

камера герметичная;

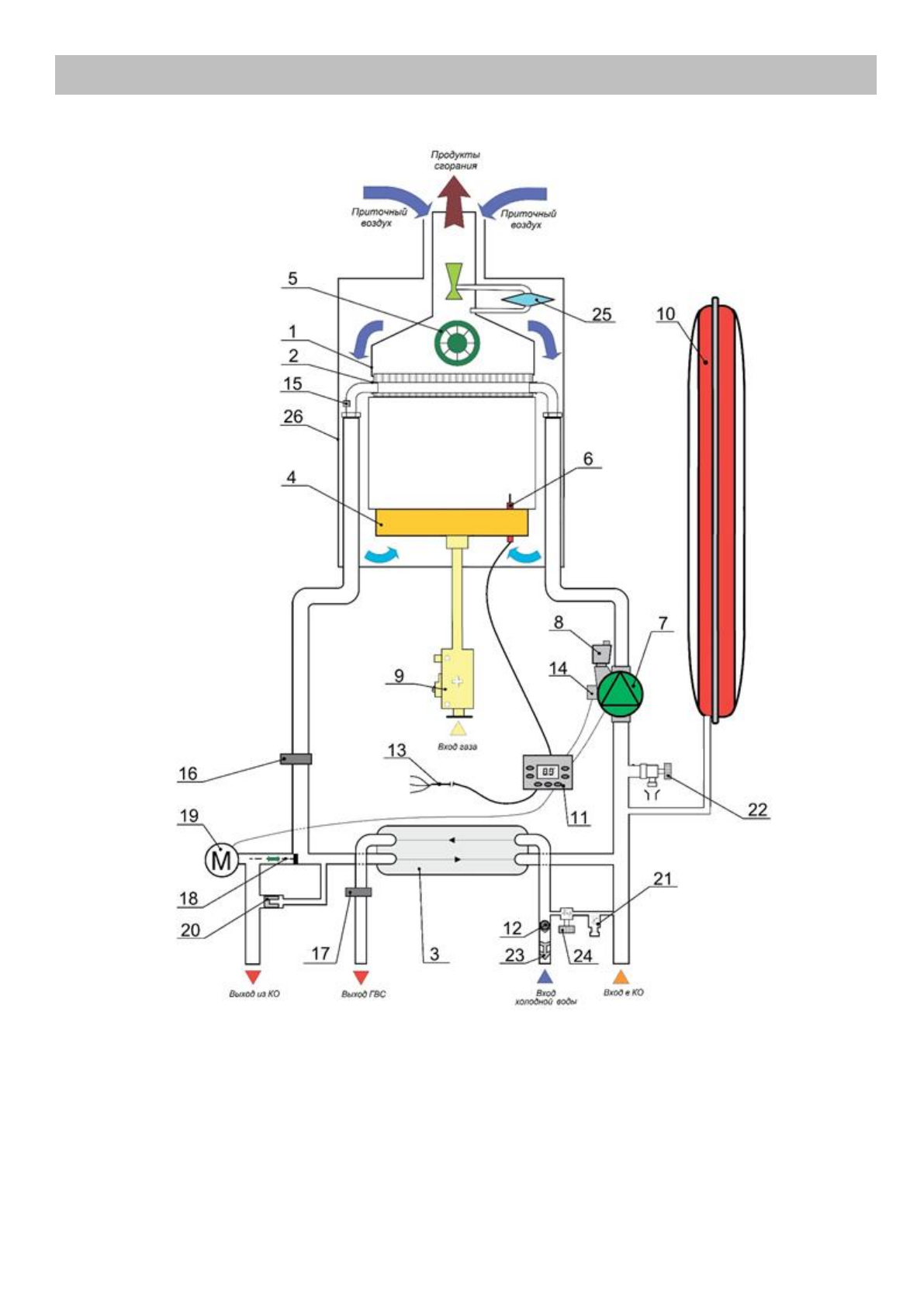

Рис. 7

Функциональная схема котла
