Руководство для технического специалиста

16

9.1

Монтаж коаксиального дымоотвода

Схема  присоединения  коаксиального  дымохода  Ø  100  /  Ø  60  (мм)  к  котлу,  установки  диафрагмы  и  максимально

допустимая длина трубы представлена на рисунке  3. При использовании  коаксиальных труб необходимо дополнительно
учитывать следующее:



уклон  горизонтального  участка  дымоотводящей  трубы  должен  составлять  3°  в  сторону  улицы  или
конденсатосборника;



каждый отвод 90



равноценен 1 м трубы, каждое колено 45



– 0,5 м трубы;



в местах поворотов трубы используйте отводы. Количество поворотов на 90° не должно превышать трех, включая
отвод на выходе из котла.

Модель котла

Длина,

L, м

Диафрагма на

дымоходе, мм

Максимально

допустимая

длина трубы, м

Baltgaz Turbo E 11

0 ÷ 1

Ø 43

4

1 ÷ 2

Ø 45

2

÷ 3

Ø 47

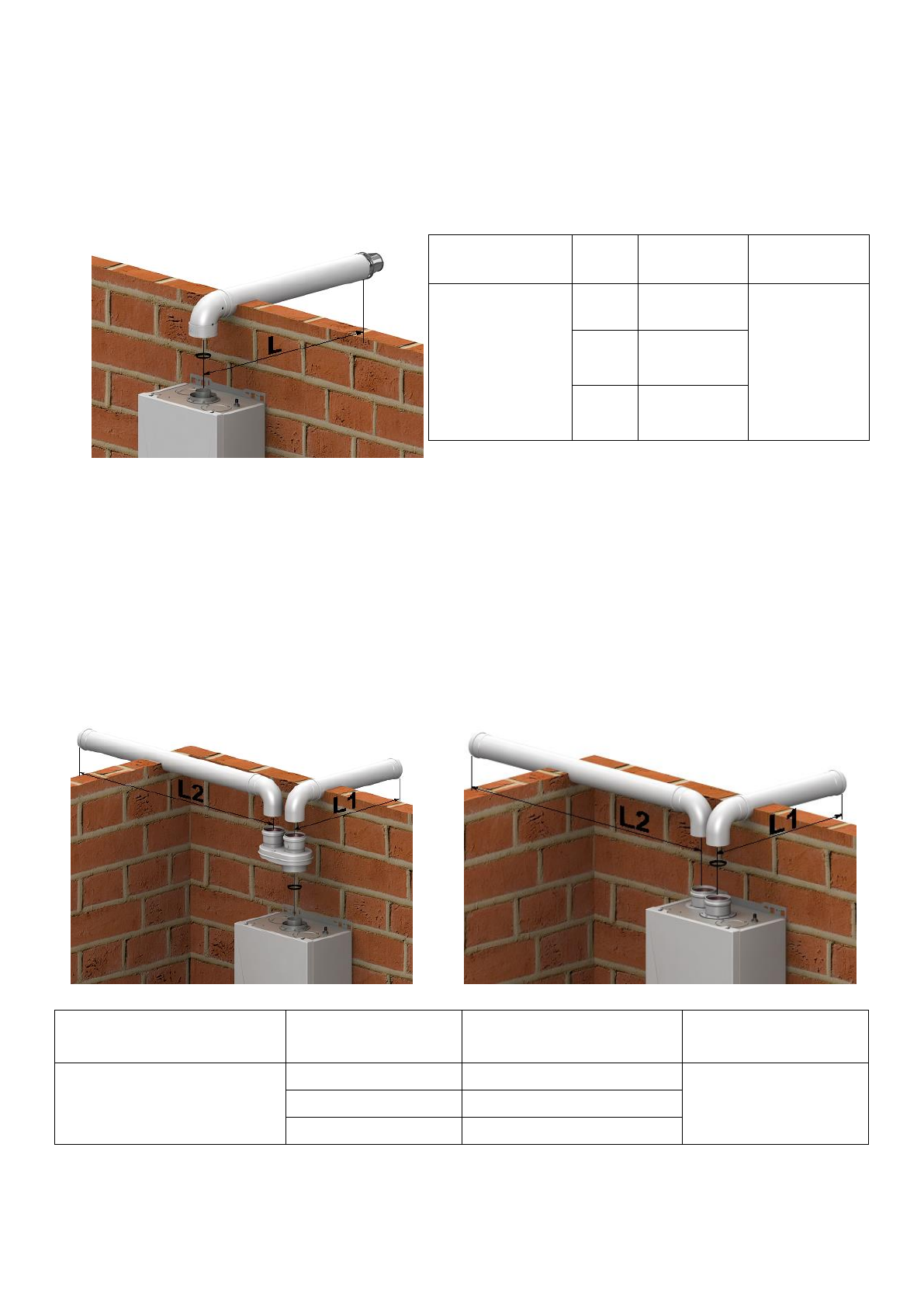

Рис. 3

Схема присоединения коаксиального дымохода Ø 100 / Ø 60 (мм)

к котлу и установка диафрагмы

9.2

Монтаж раздельных труб дымоотвода

Схемы  присоединения раздельного  дымохода  Ø  80  мм к  котлу  и  установки  диафрагмы  представлены  на  рисунке  4.

При использовании раздельных труб необходимо дополнительно учитывать следующее:



суммарная максимальная длина труб не должна превышать 20 м. Каждый отвод 90° равноценен 1 м трубы, каждое
колено 45° – 0,5 м трубы;



в случае возможного образования в дымоотводящей трубе конденсата, перед котлом необходимо устанавливать
конденсатосборник;



уклон  горизонтальных  участков  дымоотводящей  трубы  должен  составлять  не  менее  3



в  сторону

конденсатосборника (при его наличии).

Модель котла

Длина (L1+L2), м

Диафрагма на дымоходе, мм

Максимально

допустимая длина

трубы, м

Baltgaz Turbo E 11

0 ÷ 4

Ø 41

20

4 ÷ 10

Ø 43

10 ÷ 20

Ø 45

Рис. 4

Схемы присоединения раздельного дымохода Ø 80 мм

к котлу и установка диафрагмы
