1-

газоподводящий патрубок;

2-

патрубок для отвода продуктов

сгорания;

3-

водоподводящий патрубок;

4-

водоотводящий патрубок;

5-

подводящий патрубок горячего

водоснабжения;

6-

отводящий патрубок горячего

водоснабжения.

Модификация

Размеры, мм

A

В

M

N

K

T

D

Н

L

G

АОГВ

-

16ЕМ

248  382

-

704

-

112  Ø110  896  475  1 ½

АОГВ

-

16ЕВМ

  248  382  230  704  569  112  Ø110  896  486  1 ½

АОГВ

-

20ЕМ

248  450

-

698

-

117  Ø125  896  475

2

АОГВ

-

20ЕВМ

  248  450  290  698  563  117  Ø125  896  486

2

АОГВ

-

25ЕМ

248  450

-

698

-

117  Ø125  896  475

2

АОГВ

-

25ЕВМ

  248  450  290  698  563  117  Ø125  896  486

2

АОГВ

-

30ЕМ

248  450

-

698

-

117  Ø125  896  475

2

АОГВ

-

30ЕВМ

  248  450  290  698  563  117  Ø125  896  486

2

Примечание:

1. Значения размеров указаны в таблице;

2.

Котел

,

предназначенный

исключительно для отопления, патрубков

поз. 4,5 не

имеет.

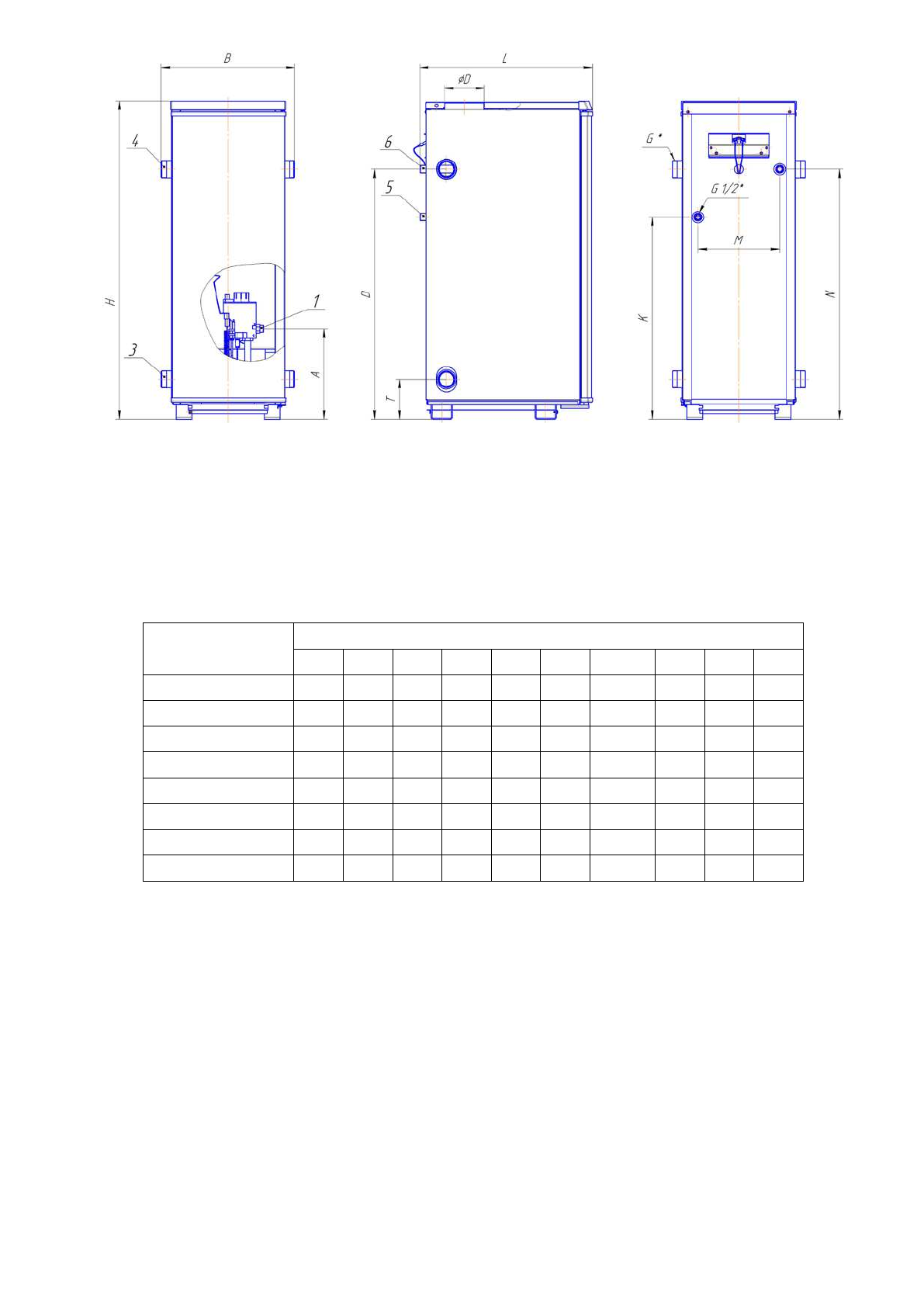

Рисунок 4

 –

Габаритные и установочные размеры котла

АОГВ

–

**ЕВМ
