18-

дверка;

19-

камера сгорания;

20-

пилотная горелка;

21-

основная горелка;

22-

отводящий патрубок горячего

водоснабжения;

23-

пъезокнопка;

24-

термопара;

25-

искровой электрод.

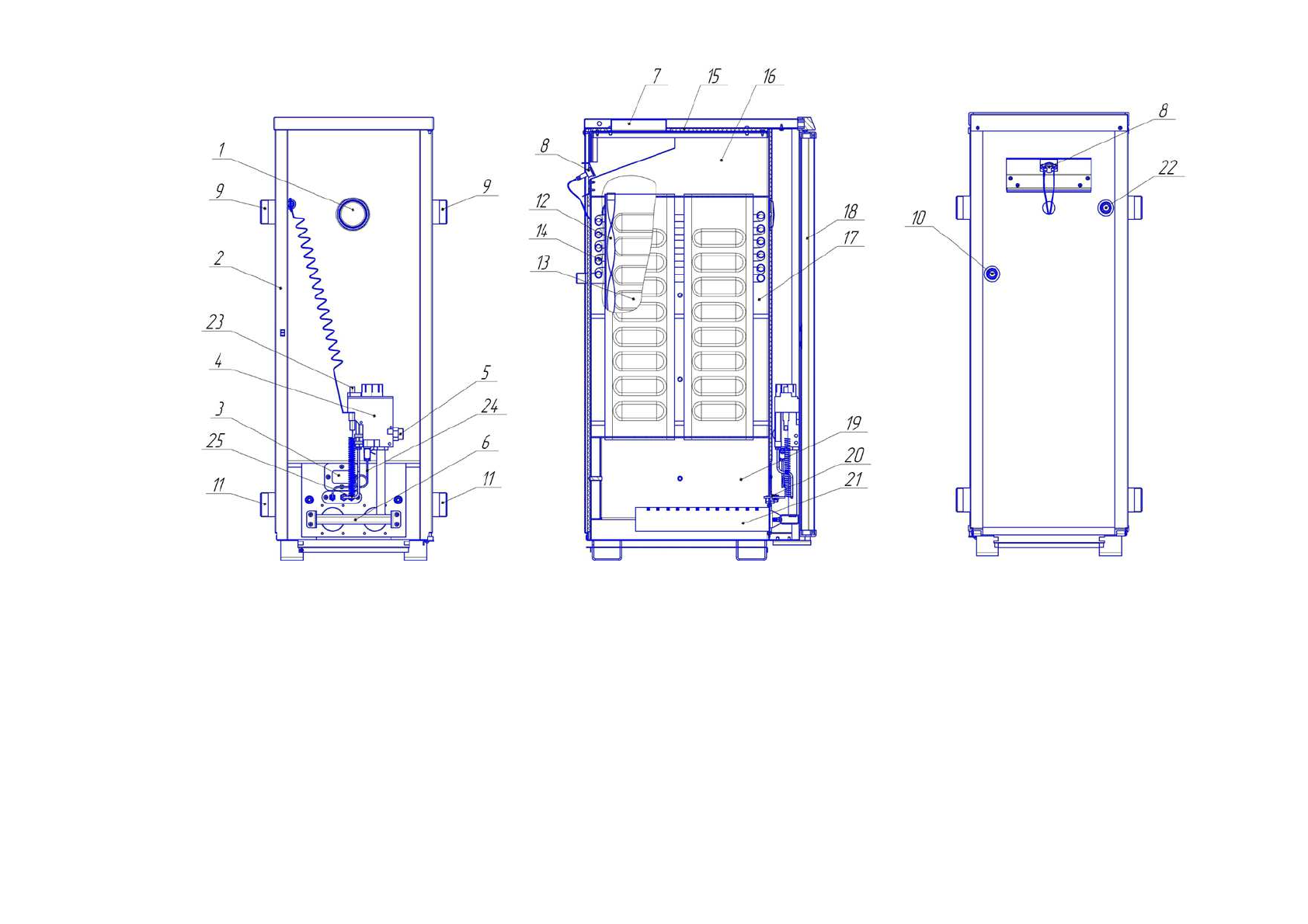

Рисунок 1

-

Схема котла АОГВ

-**

ЕВМ

10-

подводящий патрубок горячего

водоснабжения;

11-

водоподводящий патрубок;

12-

турбулизаторы;

13-

дымогарная труба;

14-

змеевик;

15-

теплоизоляция;

16-

колектор продуктов сгорания;

17-

теплообменник;

1-

указатель температуры;

2-

кожух с декоративным покрытием;

3-

смотровое окно;

4-

газовый клапан;

5-

патрубок для подвода газа;

6-

коллектор с форсунками;

7-

патрубок для отвода продуктов сгорания;

8-

датчик тяги;

9-

водоотводящий патрубок;
