ATON АОГВ-30Е - Инструкция по эксплуатации - Страница 24

18-

верхний  патрубок

теплоносителя;

19-

нижний патрубок

водонагревателя;

20 -

нижний патрубок

теплоносителя;

21-

верхний патрубок

водонагревателя.

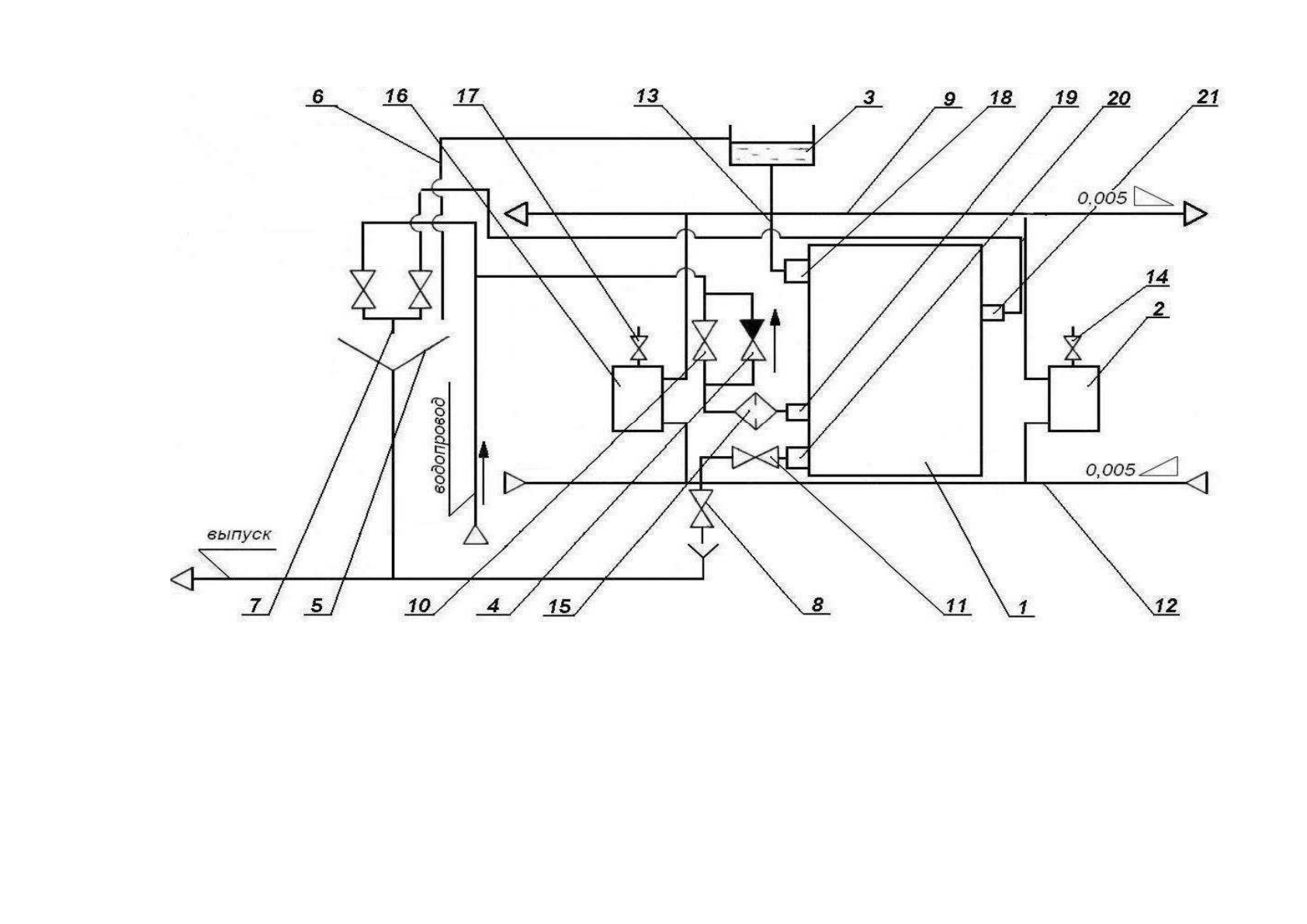

Рисунок 6

–

Схема установки  котла в системе отопления  (рекомендованная)

10-

вентиль для подачи воды в

змеевик водонагревателя;

11-

вентиль для регулировки

отопления и водонагрева;

12-

обратный трубопровод;

13-

главный стояк;

14, 17-

краны для выпуска

воздуха;

15-

фильтр для очистки воды;

1-

котел;

2, 16-

отопительные приборы

(радиаторы);

3-

расширительный бак;

4-

обратный клапан;

5-

раковина;

6-

переливная труба;

7-

смеситель;

8-

спускной вентиль;

9-

подающий трубопровод;

24
