1-

теплообменник

;

2-

кожух с

декоративным

покрытием

;

3-

водоподводящий

патрубок

;

4-

водоотводящий

патрубок

;

5-

подводящий

патрубок

гарячого

водоснабжения

;

6-

отводящий

патрубок

гарячого

водоснабжения

;

7-

патрубок

для

отвода

продуктов

сгорания

;

8-

газоподводящий

патрубок

;

9-

коллектор продуктов

сгорания

;

10-

каналы

теплообменника

;

11-

турбулизаторы

;

12-

жалюзи

стабилизатора тяги

;

13-

змеевик

;

14-

теплоизоляция

;

15-

газовый клапан

автоматики

;

16-

дверка

;

17-

основная горелка

;

18-

пилотная горелка;

19-

датчик

тяги

;

20-

смотровое окно

;

22-

показатель

температуры

;

23-

коллектор с

форсунками

;

24-

камера сгорания

;

25-

термостат

регулирующий

;

26-

пъезокнопка

;

27-

искровой электрод

;

28-

термопара

.

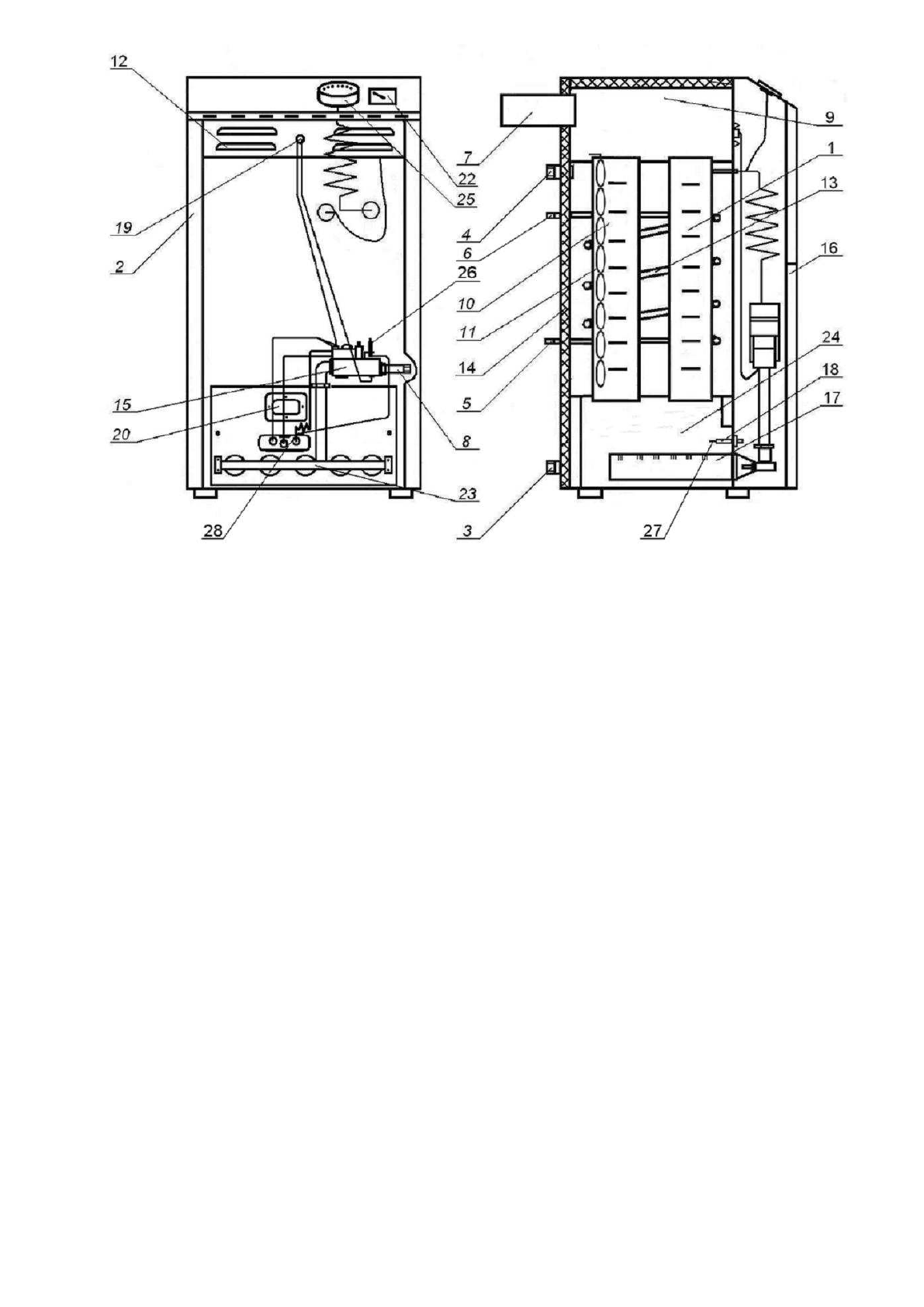

Рисунок

 3 –

Схема

котла

АОГВД

-50

ХВ

.

21
