ATON АОГВ-30Е - Инструкция по эксплуатации - Страница 20

1-

теплообменник

;

2-

кожух с декоративным

покрытием;

3-

водоподводящий

патрубок;

4-

водоотводящий

патрубок;

5-

подводящий

патрубок

горячего

водоснабжения;

6-

отводящий

патрубок

горячего

водоснабжения;

7-

дымоотводящий

патрубок;

8-

патрубок

для подвода

газа;

9-

коллектор продуктов

сгорания;

10-

каналы

теплообменника;

11-

турбулизаторы

;

12-

жалюзи

стабилизатора тяги;

13-

змеевик

;

14-

теплоизоляция

;

15-

газовий

клапан

автоматики

;

16-

дверка

;

17-

основная

горелка

;

18-

пилотная горелка

;

19-

датчик

тяги

;

20-

смотровое окно

;

22-

покажчик

температуры

;

23-

коллектор с

форсунками

;

24-

камера сгорания

;

25-

пъезокнопка

;

26-

искровой электрод

;

27-

термопара

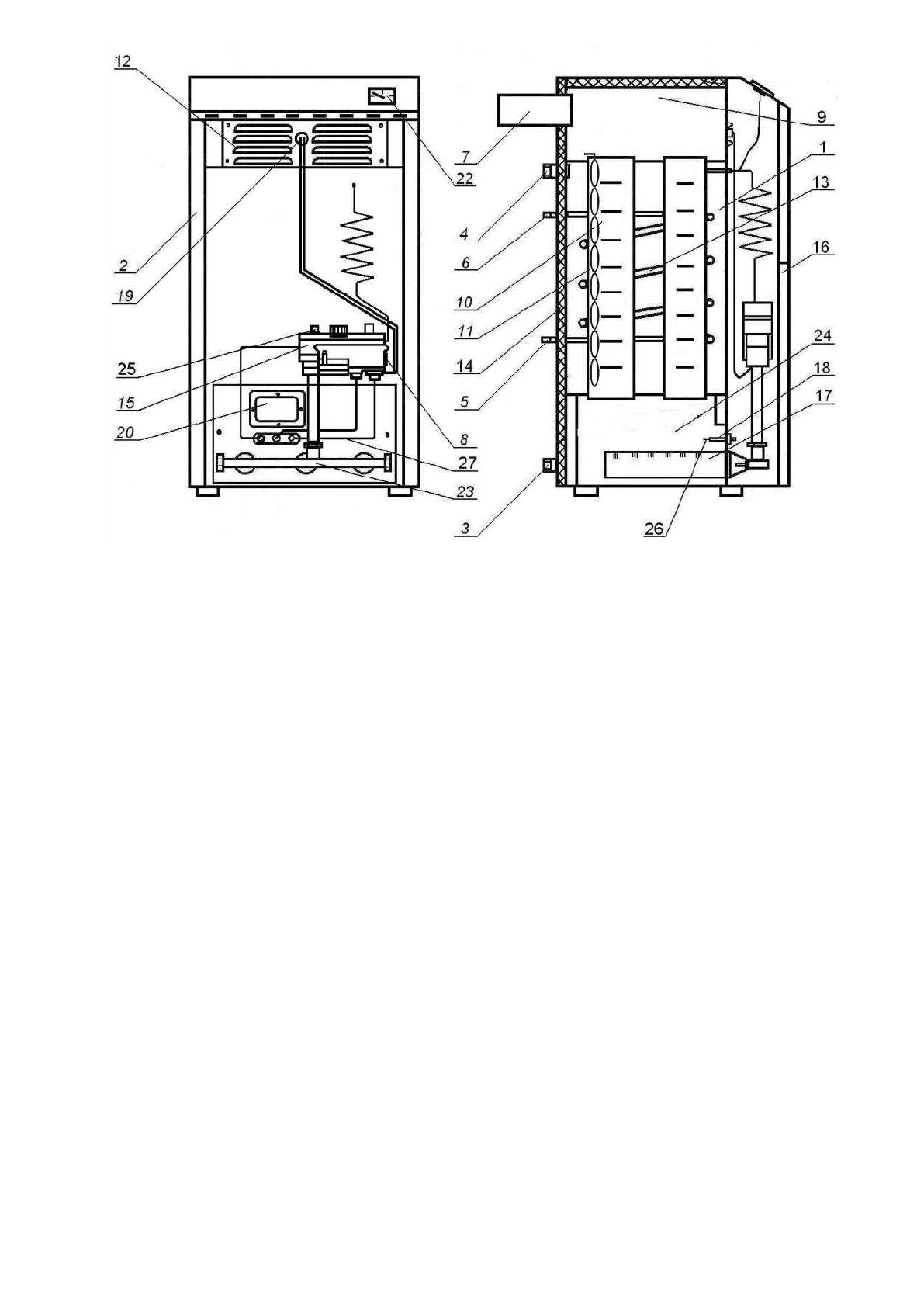

Рисунок

 2 -

Схема

котла

АОГВД

-

30 ЕВ

.
