1-
газоповодящий патрубок;
2-
патрубок для отвода продуктов сгорания;
3-
водопотводящий патрубок;
4-
водоотводящий патрубок;
5-
отводящий патрубок горячего водоснабжения;
6-
отводящий патрубок горячего водоснабжения.
Модификация
Размеры, мм
A
M
D
K
T
C
Р
АОГВ-16Е
260
520
743
-
110
827
128
АОГВ-16ЕВ
260
520
743
342
110
827
128
АОГВ-20Е
260
520
743
-
110
827
128
АОГВ-20ЕВ
260
520
743
342
110
827
128
АОГВ-25Е
260
520
743
-
110
827
128
АОГВ-25ЕВ
260
520
743
342
110
827
128
Примечание:
1 Значения размеров указаны в таблице;
2 Диаметры резьбы патрубков и значение размеров H, B, L указанные в п.3.1;
3
Котел, предназначен исключительно для отопления, патрубков
поз. 5, 6 не имеют.

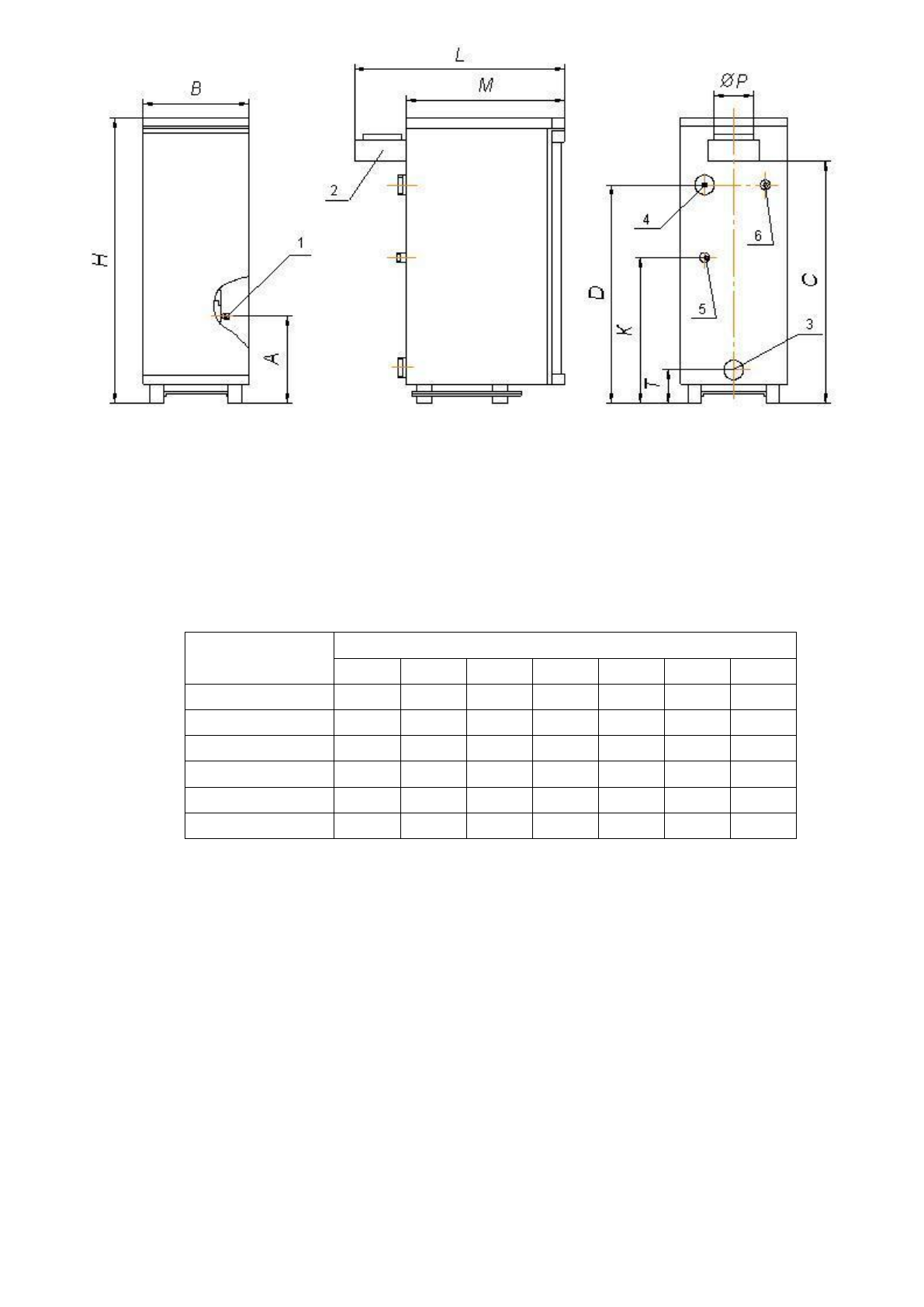

Рисунок 8 - Габаритные и установочные размеры котла АОГВ -**ЕВ
26
