1-

газоподводящий патрубок;

2-

патрубок для отвода продуктов

сгорания;
3-

водопотводящий патрубок;

4-

водоотводящий патрубок;

5-

подводящий патрубок горячего

водоснабжения;

6-

отводящий патрубок горячего

водоснабжения;
7-

фланец;

8-

контргайка;

9-

прокладка;

10-

Болт М12;

11-

Гайка М12;

12-

Шайба 12.

Модификация

Размеры, мм

A

M

D

K

T

C

E

F

АОГВД-30Е

270

522

805

-

110

890

200

70

АОГВД-30ЕВ

270

522

805

365

110

890

200

70

АОГВД-50Х

280

522

810

-

125

865

240

110

АОГВД-50ХВ

280

522

810

370

125

865

240

110

Примечание:

1 Значения размеров указаны в таблице;

2 Диаметры резьбы патрубков и значение размеров H, B, L указанные в п.3.1;
3

Котел, предназначен  исключительно для отопления, патрубков поз. 5, 6 не имеют.

4 Поз. 7,8,9,10,11 – исполнение котла АОГВД – 50 Х; ХВ.


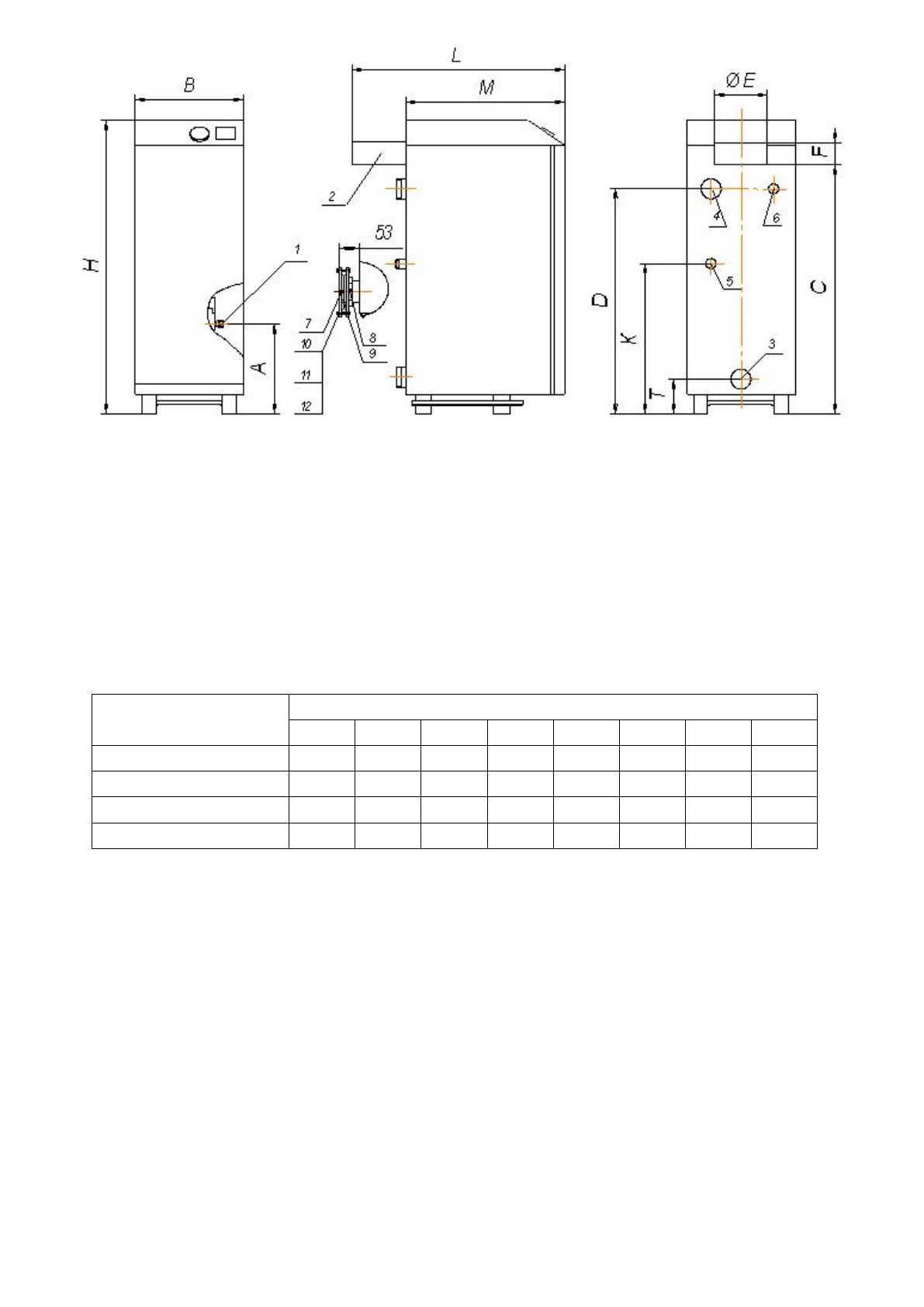

Рисунок 7 - Габаритные и установочные размеры котла АОГВД-30ЕВ,

АОГВД-50ХВ
