ОПИСАНИЕ КОТЛА
Общий вид
CLAS X
CLAS X SYSTEM
1
2
3
6
7
9
10
11
12
14
13
17
18
19
20
22
23
24
8
4
21
15
16
1
2
3
6
7
10
11
12
14
13
17
18
19
20
22
23
24
8
4
21
15

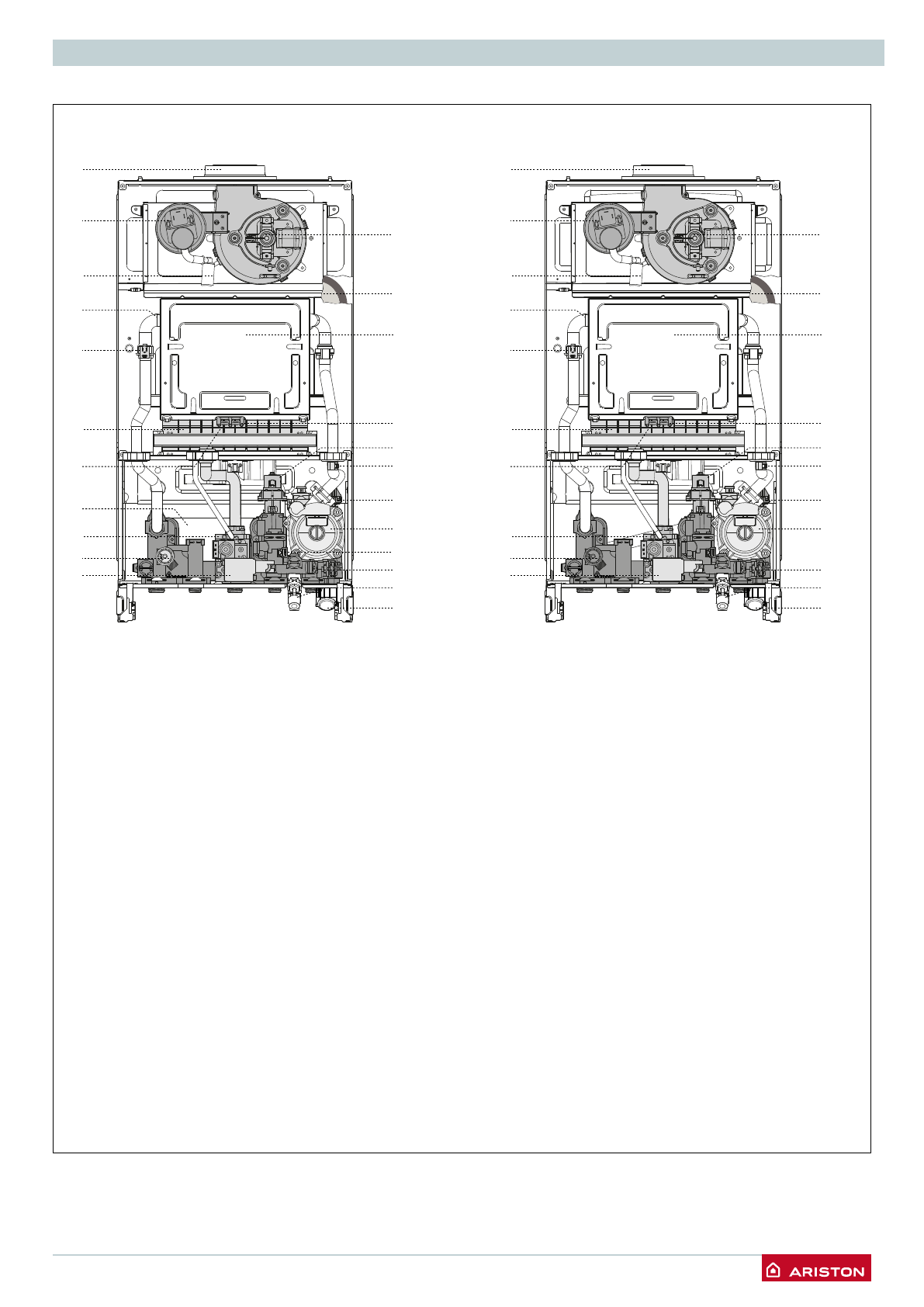

Обозначение
1. Патрубок выхода продуктов сгорания
2. Пневмореле
3. Конденсатосборник
4. Первичный теплообменник
6. Датчик температуры на подаче в контур отопления
7. Горелка
8. Электроды розжига
9. Теплообменник ГВС
10. Газовый клапан
11. Предохранительный клапан контура отопления (3
бара)
12. Устройство розжига
13. Манометр
14. Кран подпитки
15. Фильтр контура отопления
16. Датчик протока в контуре ГВС
17. Циркуляционный насос с воздухоотводчиком
18. Реле мин. Давления
19. Датчик температуры на возврате из контура
отопления
20. Привод 3-х ходового клапана
21. Электрод контроля пламени
22. Камера сгорания
23. Расширительный бак
24. Вентилятор
Содержание
- 2 СОДЕРЖАНИЕ; Благодарим Вас за выбор; CLAS X; совместимой с; Ariston Net
- 3 ОБЩИЕ ПОЛОЖЕНИЯ; Рекомендации по монтажу
- 6 ОПИСАНИЕ КОТЛА; Панель управления; COMFORT; Err
- 7 Общий вид; отопления
- 8 Установочный шаблон; CLAS X SYSTEM 32 FF
- 9 УСТАНОВКА; Предмонтажные проверки; Модель
- 10 Гидравлические соединения; Остаточное давление при ΔT 20 °C; Предохранительный клапан; A. Патрубок подачи в контур отопления; Подключение косвенного бойлера.; CLAS X SYSTEM
- 11 Гидравлическая схема; D E
- 12 Подача воздуха и отвод продуктов сгорания
- 13 S1 – подача воздуха S2 = отвод продуктов сгорания
- 14 Подключение к электрической сети; Кабель электропитания; Типы дымоходов/воздуховодов
- 15 Подключение дополнительных устройств
- 16 Электрическая схема; N L; Реле давления; Br
- 17 ПУСК В ЭКСПЛУАТАЦИЮ; Порядок пуска в эксплуатацию; Пос; Первый пуск в эксплуатацию
- 18 Проверка параметров газа
- 19 Давление газа в режиме отопления / Presiune gaz pentru incalzire
- 20 Сводная таблица параметров по типам газа
- 21 Пример 1
- 22 ЗАЩИТНЫЕ ФУНКЦИИ; Отображение неисправностей; FILL; Функция защиты от замерзания
- 23 Таблица кодов неисправностей
- 24 ЗОНА ТЕХНИЧЕСКОГО СПЕЦИАЛИСТА; Настройки, регулировки и диагностика; смотрите таблицу на следующих страницах
- 25 GAS; и изминения его значения
- 26 Описание
- 28 2 3 Сдвиг кривой терморег.
- 29 2 3 Сдвиг кривой терморег.
- 30 Модуляция; 2 1 Состояние вентилятора 0 = ВЫКЛЮЧЕН; клапана; Состояние контактов; 5 1 Включить функцию; неисправностей
- 31 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Доступ к внутренним элементам; Перед работой с котлом отключите его электропитание
- 32 Операции по опорожнению и использованию антифриза
- 33 Символы на заводской табличке; Обучение пользователя
- 34 ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ; Общие свед
- 35 Общие свед; ГВ
- 36 OOO «Аристон Термо Русь»; Российская Федерация,
