31
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Доступ к внутренним элементам
Перед работой с котлом отключите его электропитание
(переведите внешний двухполюсный выключатель в положение
OFF (ВЫКЛ)) и перекройте газовый кран.

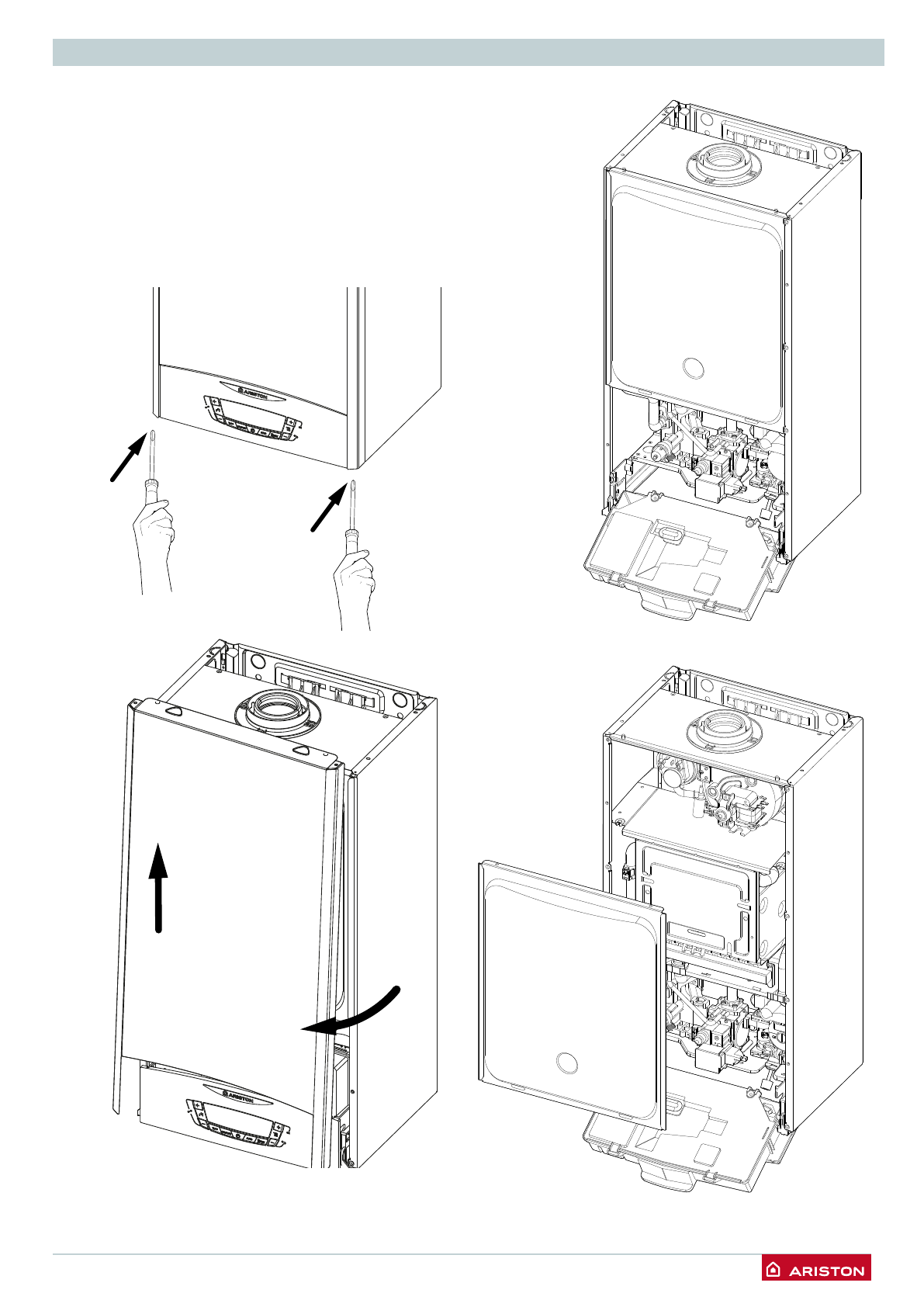

Для доступа к внутренним элементам котла выполните
следующее:
1. Ослабьте два винта (a), потяните их вперед и снимите
переднюю облицовочную панель с верхних завес (b).
2. Поверните панель камеры сгорания, наклоняя её вперёд (c).
3. Отсоедините два фиксатора, крепящие панель камеры
сгорания. Потяните панель вперед и снимите с верхних завес
(d).
(a)
(c)
(d)
(b)
