11
УСТАНОВКА

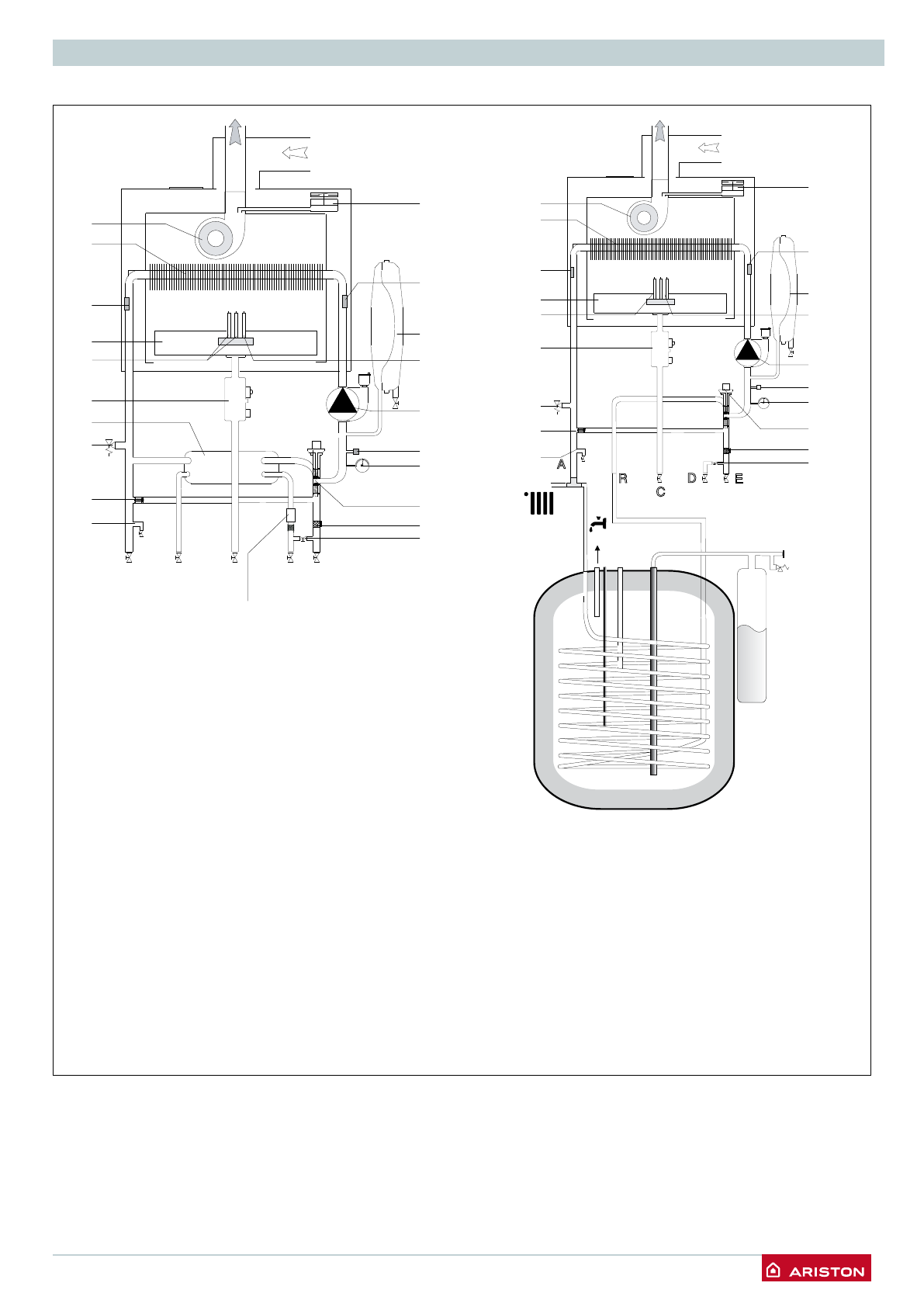

Гидравлическая схема
A
C
R
D
E
1
2
4
19
9
10
14
15
17
18
16
20
22
21
23
24
5
7
6
Обозначения
1. Вентилятор
2.
Первичный теплообменник
4.
Датчик температуры воды на подаче в контур
отопления
5. Горелка
6.
Электроды розжига
7.
Газовый клапан
8.
Вторичный пластинчатый теплообменник
9.
Предохранительный клапан 0,3 МПа (3 бар)
10. Сливной кран
12. Датчик расхода в контуре ГВС
14. Кран подпитки
15. Фильтр контура отопления
16. Трехходовой клапан
17. Манометр
18. Реле мин. давления
19. Автоматический байпас
20. Циркуляционный насос с автоматическом
воздухоотводчиком
21. Электрод контроля пламени
22. Расширительный бак
23. Датчик температуры воды на обратной линии контура
отопления
24. Пневмореле
A
B
C
D E
1
2
4
9
10
19
12
14
15
16
18
17
20
22
21
23
24
8
5
7
6
Содержание
- 2 СОДЕРЖАНИЕ; Благодарим Вас за выбор; CLAS X; совместимой с; Ariston Net
- 3 ОБЩИЕ ПОЛОЖЕНИЯ; Рекомендации по монтажу
- 6 ОПИСАНИЕ КОТЛА; Панель управления; COMFORT; Err
- 7 Общий вид; отопления
- 8 Установочный шаблон; CLAS X SYSTEM 32 FF
- 9 УСТАНОВКА; Предмонтажные проверки; Модель
- 10 Гидравлические соединения; Остаточное давление при ΔT 20 °C; Предохранительный клапан; A. Патрубок подачи в контур отопления; Подключение косвенного бойлера.; CLAS X SYSTEM
- 11 Гидравлическая схема; D E
- 12 Подача воздуха и отвод продуктов сгорания
- 13 S1 – подача воздуха S2 = отвод продуктов сгорания
- 14 Подключение к электрической сети; Кабель электропитания; Типы дымоходов/воздуховодов
- 15 Подключение дополнительных устройств
- 16 Электрическая схема; N L; Реле давления; Br
- 17 ПУСК В ЭКСПЛУАТАЦИЮ; Порядок пуска в эксплуатацию; Пос; Первый пуск в эксплуатацию
- 18 Проверка параметров газа
- 19 Давление газа в режиме отопления / Presiune gaz pentru incalzire
- 20 Сводная таблица параметров по типам газа
- 21 Пример 1
- 22 ЗАЩИТНЫЕ ФУНКЦИИ; Отображение неисправностей; FILL; Функция защиты от замерзания
- 23 Таблица кодов неисправностей
- 24 ЗОНА ТЕХНИЧЕСКОГО СПЕЦИАЛИСТА; Настройки, регулировки и диагностика; смотрите таблицу на следующих страницах
- 25 GAS; и изминения его значения
- 26 Описание
- 28 2 3 Сдвиг кривой терморег.
- 29 2 3 Сдвиг кривой терморег.
- 30 Модуляция; 2 1 Состояние вентилятора 0 = ВЫКЛЮЧЕН; клапана; Состояние контактов; 5 1 Включить функцию; неисправностей
- 31 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Доступ к внутренним элементам; Перед работой с котлом отключите его электропитание
- 32 Операции по опорожнению и использованию антифриза
- 33 Символы на заводской табличке; Обучение пользователя
- 34 ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ; Общие свед
- 35 Общие свед; ГВ
- 36 OOO «Аристон Термо Русь»; Российская Федерация,
