9.9 Принципиальная схема подключения бойлера к котлу

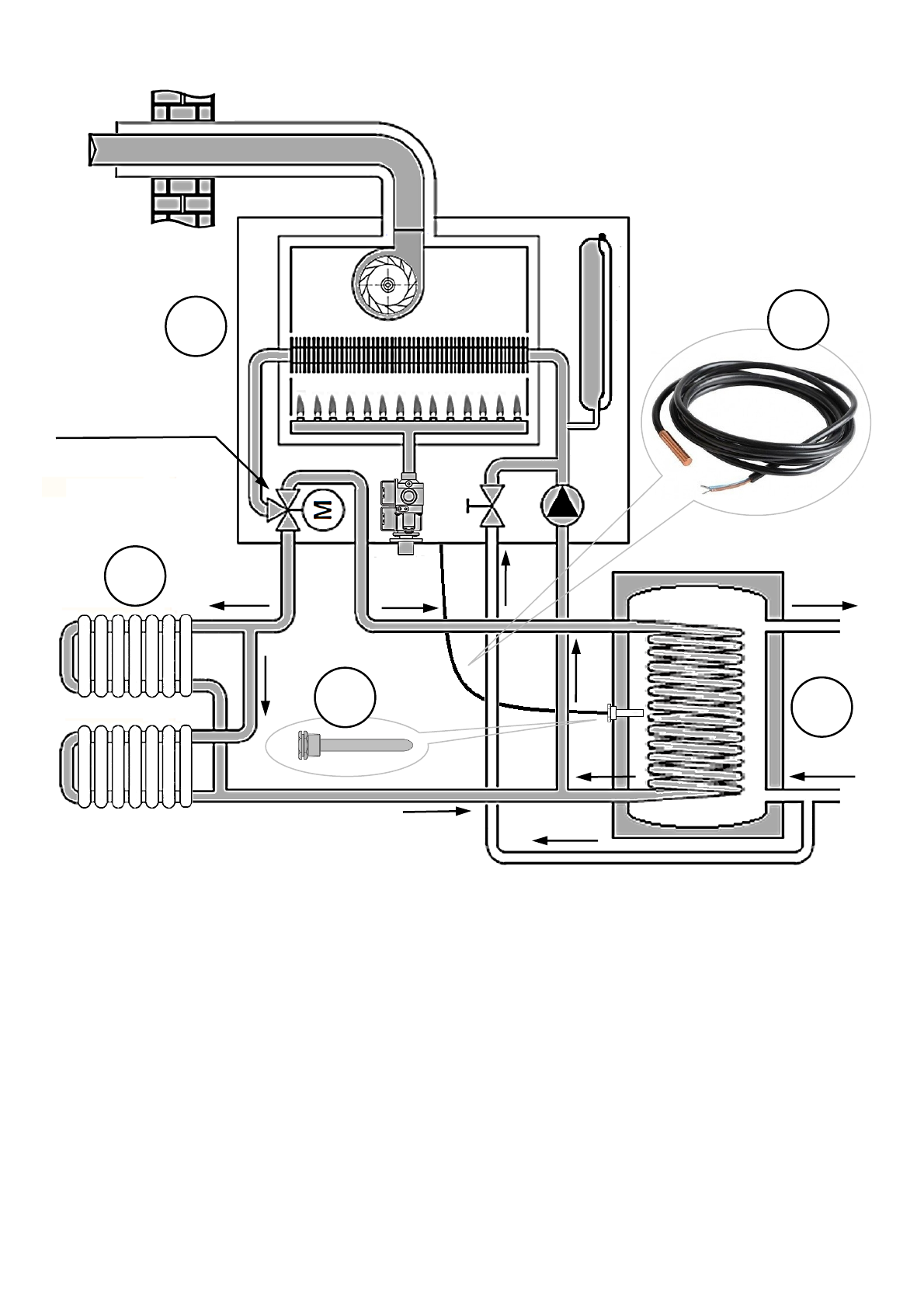

Рис. 24 Принципиальная монтажная схема подключения одноконтурного котла
со встроенным трёхходовым краном к емкостному водонагревателю
косвенного нагрева (бойлеру).
1. Котёл Arderia S;
2. Приборы отопления;
3. Емкостной водонагреватель косвенного нагрева (бойлер);
4. Датчик температуры нагрева хоз. воды в бойлере (датчик бойлера);
5. Гильза бойлера;
Одноконтурные котлы Arderia S (со встроенным трёхходовым краном) могут работать
в связке с любыми бойлерами косвенного нагрева. При монтаже бойлера в СО с котлом
Arderia S
необходимо
датчик бойлера (NTC 50 кОм длиной 2 м. См. Рис. 24) поместить
в гильзу бойлера, а провода завести в котёл и присоединить к блоку контроля и управления
котлом (PCB - Power Control Block).
ВНИМАНИЕ!
Датчик бойлера является опцией и в комплект котла и бойлера не входит,
приобретается отдельно.
1
2
3
4
5
Трёхходовой кран
ОВ
ОВ
ОВ
ОВ
ОВ
ОВ
ХВС
ГВС
ХВС
ХВС
