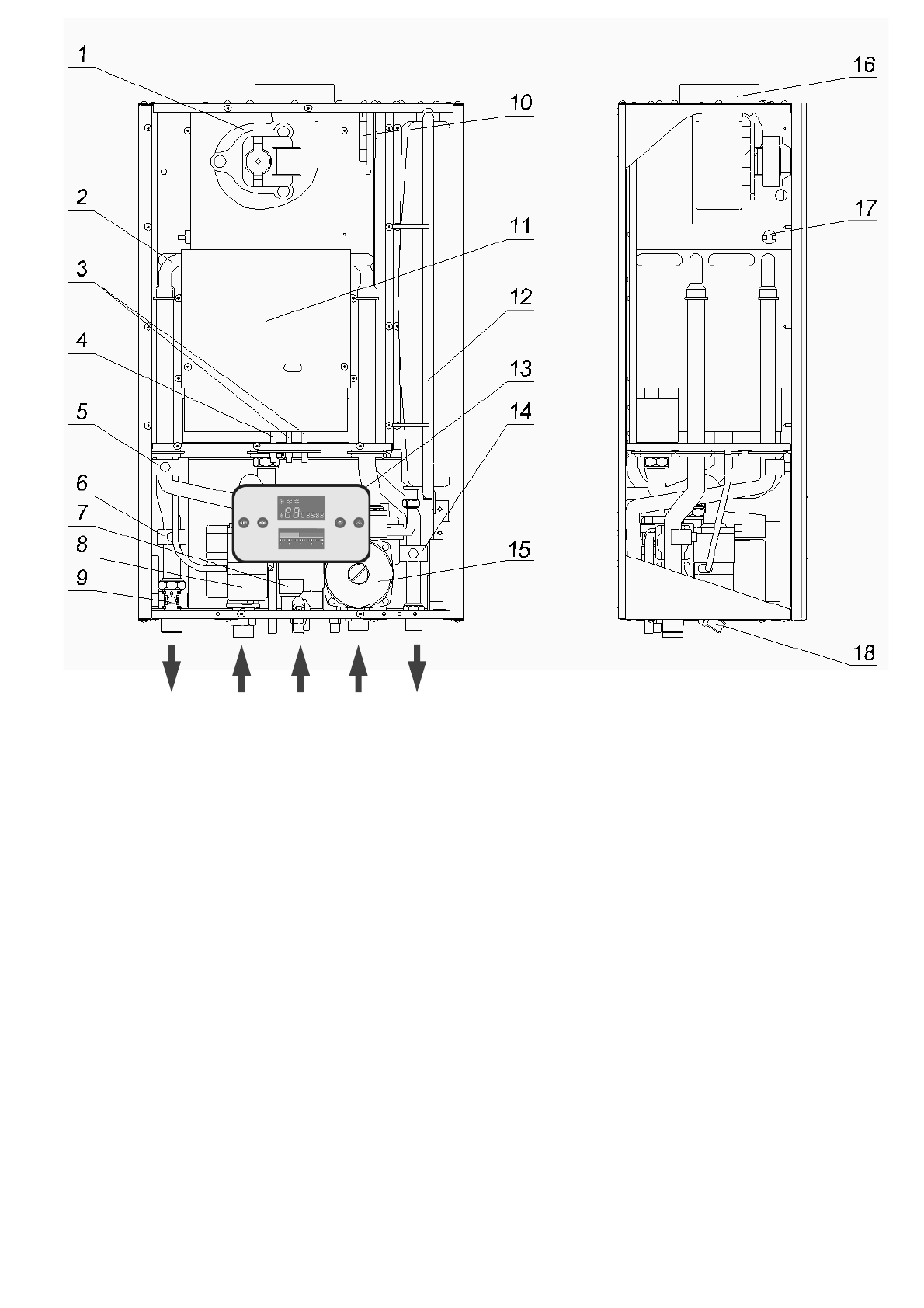

Рис. 4 Устройство котла Arderia (принципиальная схема на примере котла серии «B»).
1.
Вентилятор (дымосос)
10.
Датчик давления воздуха (маностат)
2.
Теплообменник
11.
Камера сгорания (закрытого типа)
3.
Электроды розжига
12.
Расширительный бак (экспанзомат)
4.
Электрод ионизации
(датчик наличия пламени)
13.
Интерфейс блока контроля и управления
котлом (панель управления)
5.
Датчик температуры ХВС
(накладной датчик NTC)
14.
Датчик температуры ГВС
(накладной датчик NTC)
6.
Датчик температуры ОВ
(накладной датчик NTC)
15.
Циркуляционный насос
7.
Датчик расхода ГВС, тип «турбинка»
16.
Патрубок фланцевый проходной
(начальный присоединительный элемент)
8.
Газовая арматура (газовые клапана)
17.
Датчик по перегреву ОВ
(предохранительный термостат)
9.
Датчик давления ОВ
18.
Кран подпитки СО
4
Выход
ОВ
Газ
Выход
ГВС
Вход
ХВС
Вход
ОВ
