2. Подключение комнатного термостата непосредственно к электропроводке
присоединённой к плате управления котлом через разъём CN7
•
Отсоединяем двухконтактный коннекторный разъём «мама» с шунтом (перемычкой)
от разъёма «папа» (См. Рис. 43).
•
Отрезаем от электропроводки, присоединённой к плате управления котлом через
разъём
CN7,
двухконтактный коннекторный разъёмом «папа» (См. Рис. 49).
•
Зачищаем от изоляции концы проводов электропроводки.
•
Подключаем к проводам клеммник, как указано в первом способе.

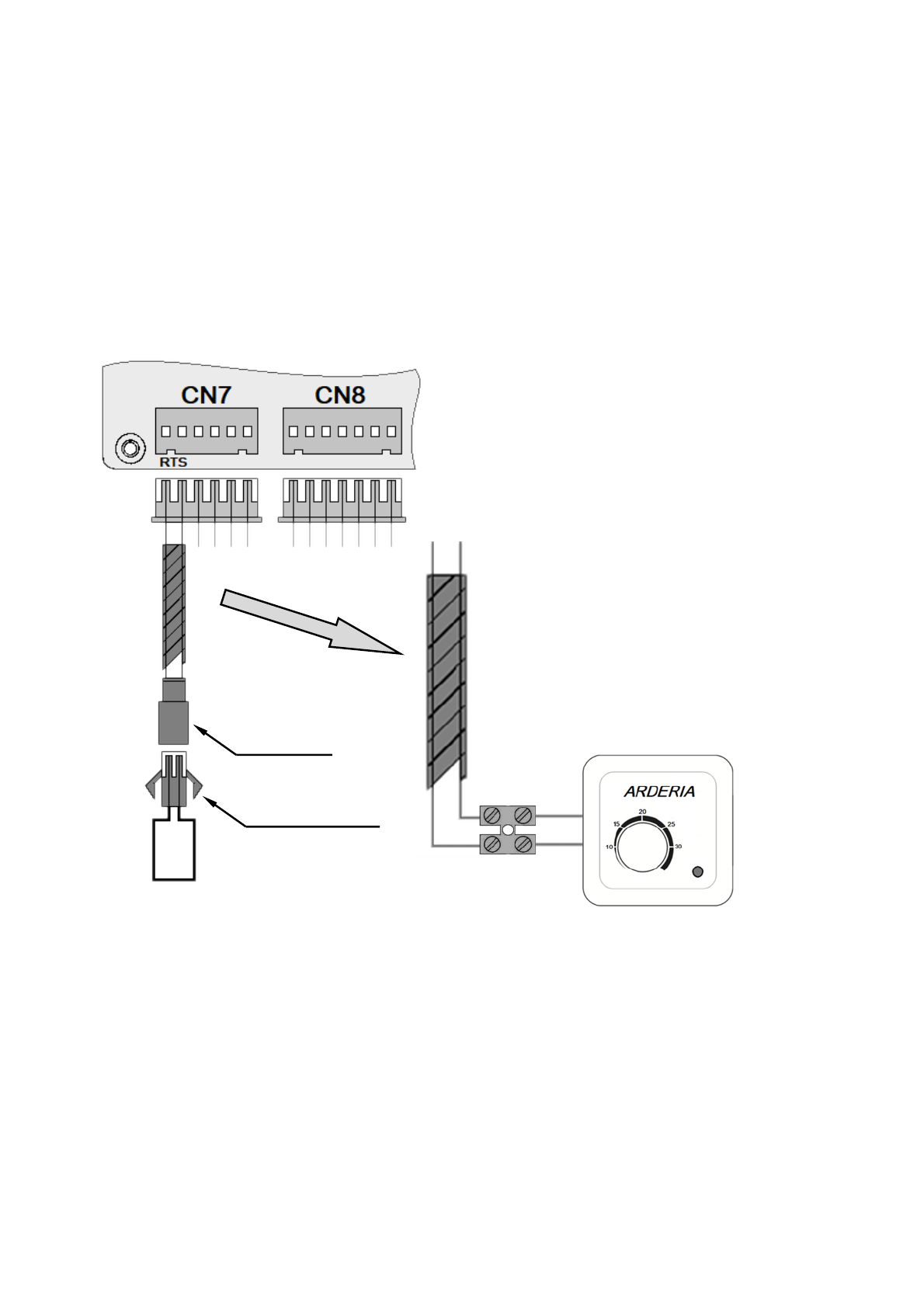

Рис. 49 Принципиальная схема подключения комнатного термостата
непосредственно к электропроводке (двум проводам в электроизоляционной трубке)
присоединённой к плате управления котлом через разъём CN7.
3. Подключить комнатный термостат к плате управления котлом, соединив
разрезанные провода перемычки двухконтактного коннекторного разъём «мама»
или провода электропроводки (два провода в электроизоляционной трубке)
с соединительными проводами комнатного термостата «скруткой»
(без использования клеммника).
Места соединения
необходимо
заизолировать.
1.
Штекерный штырьковый разъём
CN7
«папа»,
расположенный на
плате управления котлом
2.
Штекерный гнездовой разъём
CN7
«мама»
3.
Электропроводка (два провода
в электроизоляционной трубке)
подключённая к плате управления
котлом через разъём
CN7
4.
Двухконтактный коннекторный
разъём «папа»
5.
Клеммная колодка с винтовыми
зажимами на два контакта
(клеммник)
6. Комнатный термостат
Отрезать
Отсоединить
1
2
3
4
3
5
6
