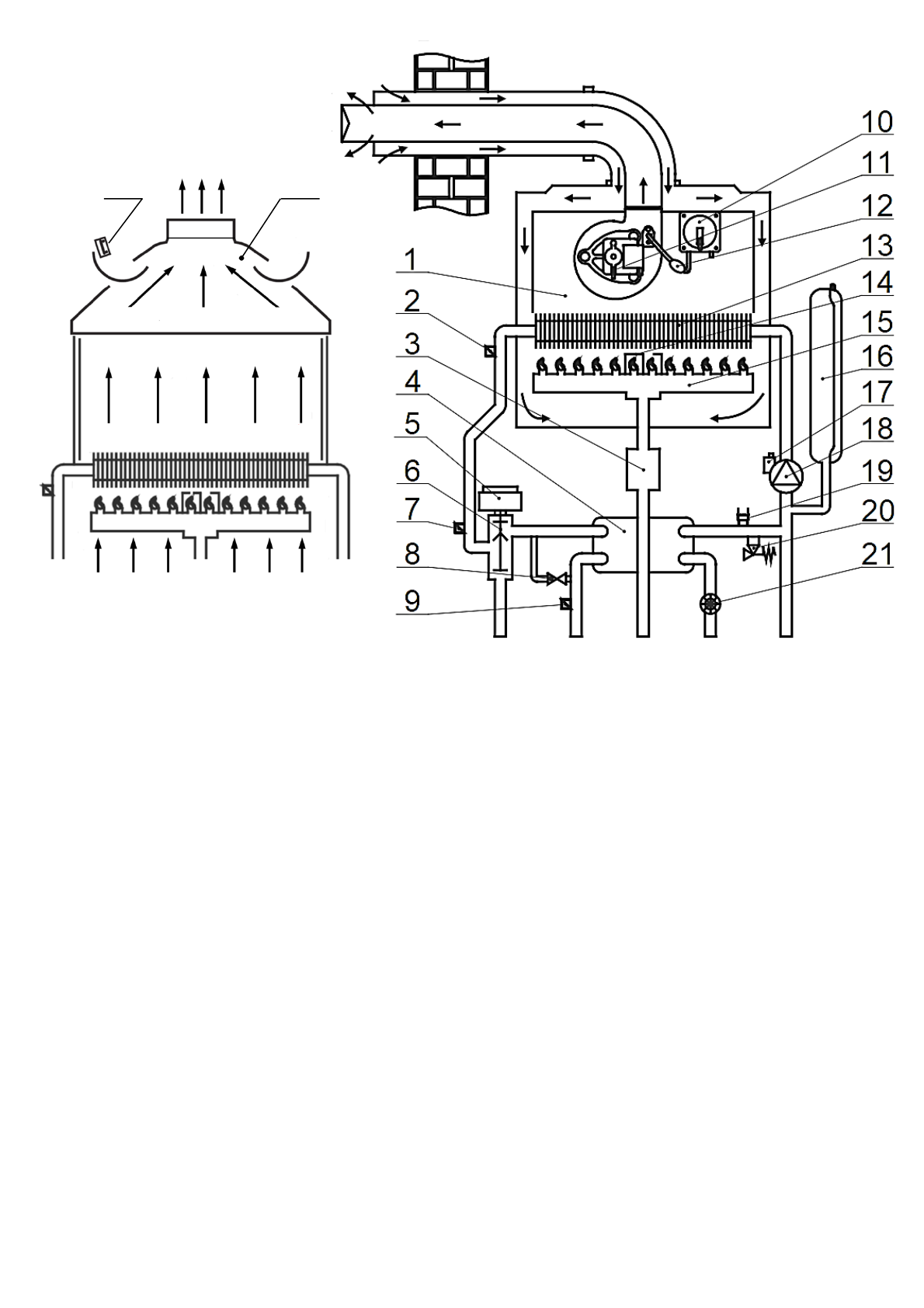

Рис. 2 Функциональная схема котлов серии Arderia D и Arderia SB «Atmo» (слева)
1.
Камера сгорания (закрытого типа)
12.
Конденсатосборник
2.
Датчик по перегреву ОВ
(предохранительный термостат)
13.
Теплообменник ОВ (основной)
3.
Газовая арматура (газовые клапана)
14.
Электроды розжига и ионизации
4.
Проточный пластинчатый
теплообменник ГВС (вторичный)
15.
Горелка
5.
Сервопривод (мотор) трёхходового
крана
16.
Расширительный бак (экспанзомат)
6.
Трёхходовой кран
17.
Автоматический воздухоотводчик
7.
Датчик температуры ОВ
18.
Циркуляционный насос
8.
Кран подпитки СО
19.
Датчик давления СО
9.
Датчик температуры ГВС
20.
Автоматический предохранительный
клапан сброса давления ОВ (3 бара)
10.
Датчик давления воздуха (маностат)
21.
Датчик расхода ГВС «турбинка»
11.
Вентилятор (дымосос)
22.
Коллектор отработанных дымовых
газов
23.
Датчик тяги
(термостат продуктов сгорания)
Выход ОВ
(подача)
Газ
Выход
ГВС
Вход
ХВС
Вход ОВ
(обратка)
