Котел Arderia B16 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
14

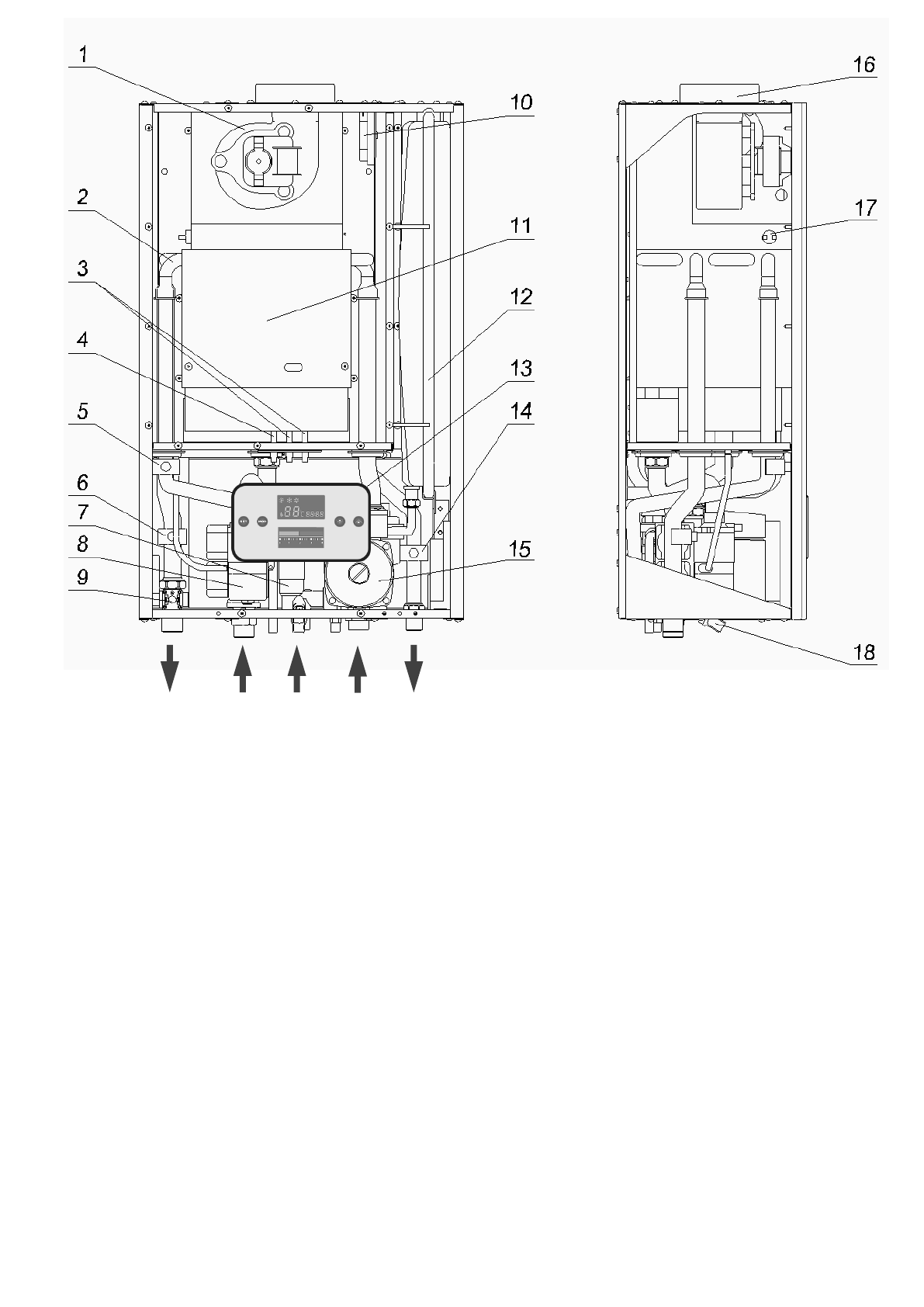

Рис. 4 Устройство котла Arderia (принципиальная схема на примере котла серии «B»)
9.
Конденсатосборник
18.
Кран подпитки СО
1.
Вентилятор (дымосос)
10.
Датчик давления воздуха (маностат)
2.
Теплообменник
11.
Камера сгорания (закрытого типа)
3.
Электроды розжига
12.
Расширительный бак (экспанзомат)
4.
Электрод ионизации
(датчик наличия пламени)
13.
Интерфейс блока контроля и управления
котлом (панель управления)
5.
Датчик температуры ХВС
(
накладной датчик NTC)
14.
Датчик температуры ГВС
(накладной датчик NTC)
6.
Датчик температуры ОВ
(
накладной датчик NTC)
15.
Циркуляционный насос
7.
Датчик расхода ГВС, тип «турбинка»
16.
Патрубок фланцевый проходной
(начальный присоединительный элемент)
8.
Газовая арматура (газовые клапана)
17.
Датчик по перегреву ОВ
(предохранительный термостат)
9.
Датчик давления ОВ
18.
Кран подпитки СО
4
Выход
ОВ
Газ
Газ
Выход
ГВС
Вход
ХВС
Вход
ОВ
Содержание
- 3 Уважаемый покупатель!
- 4 Содержание
- 5 Введение; собственной разработки и собственного производства
- 7 Меры безопасности
- 9 устройство и основные элементы; Назначение и принцип работы котла; «Turbo»; котла с битермическим теплообменником (ТО)
- 10 Котѐл с раздельными теплообменниками (ТО); Одноконтурный котѐл; Настенные газовые котлы Arderia работают с приоритетом по ГВС.
- 11 Устройство и основные элементы котла.
- 15 . Технические характеристики котлов Arderia; Модель «Turbo»
- 16 Модель «Atmo»
- 21 Комплект поставки
- 22 . Серийный номер котла; Дата изготовления Серия котла Мощность Номер
- 23 Руководство по эксплуатации котла; Общие рекомендации; должно; необходимо; должен; Панель управления котлом
- 26 Включение и эксплуатация котла; Включение котла; Перед включением котла; MOD; Режимы работы котла; Режим «; Режим «; ЗИМА; Режим «; ЛЕТО
- 27 ОЖИДАНИЕ; Функция «Таймер». Установка временных интервалов
- 28 Включение подсветки ЖК-дисплея
- 29 Защита от замерзания; Длительный простой котла
- 30 Коды ошибок и описание неисправностей котла
- 31 . Правила хранения и транспортировки
- 32 Срок службы, демонтаж и утилизация котла
- 33 Гарантийный талон; ГАРАНТИЙНЫЙ ТАЛОН; Условия предоставления и сохранения гарантии
- 34 Гарантийные обязательства
- 36 Отказ от гарантийных обязательств
- 37 Заполняется торгующей организации при продаже; Отметки о прохождении сервисного тех. обслуживания
- 38 Для заметок
- 39 Уважаемый пользователь!; или на сайте
