9

Блок  должен  устанавливаться  в  соответствии  с
требованиями санитарных норм и правил, т.е. рабо-
та  блока  не  должна  мешать  пользователям  и  окру-
жающим.
•   Не  допускается  установка  блока  в  местах  с

повышенным  содержанием  в  воздухе  водя-
ных,  масляных  паров  а  также  солей  (при-
брежные  районы)  и  других  вредных  веществ
(кислот, щелочей, сернистых газов и т.п.)

Блоки  не  должны  устанавливаться  вблизи
радиоприборов,  которые  генерируют  высоко-
частотные волны.

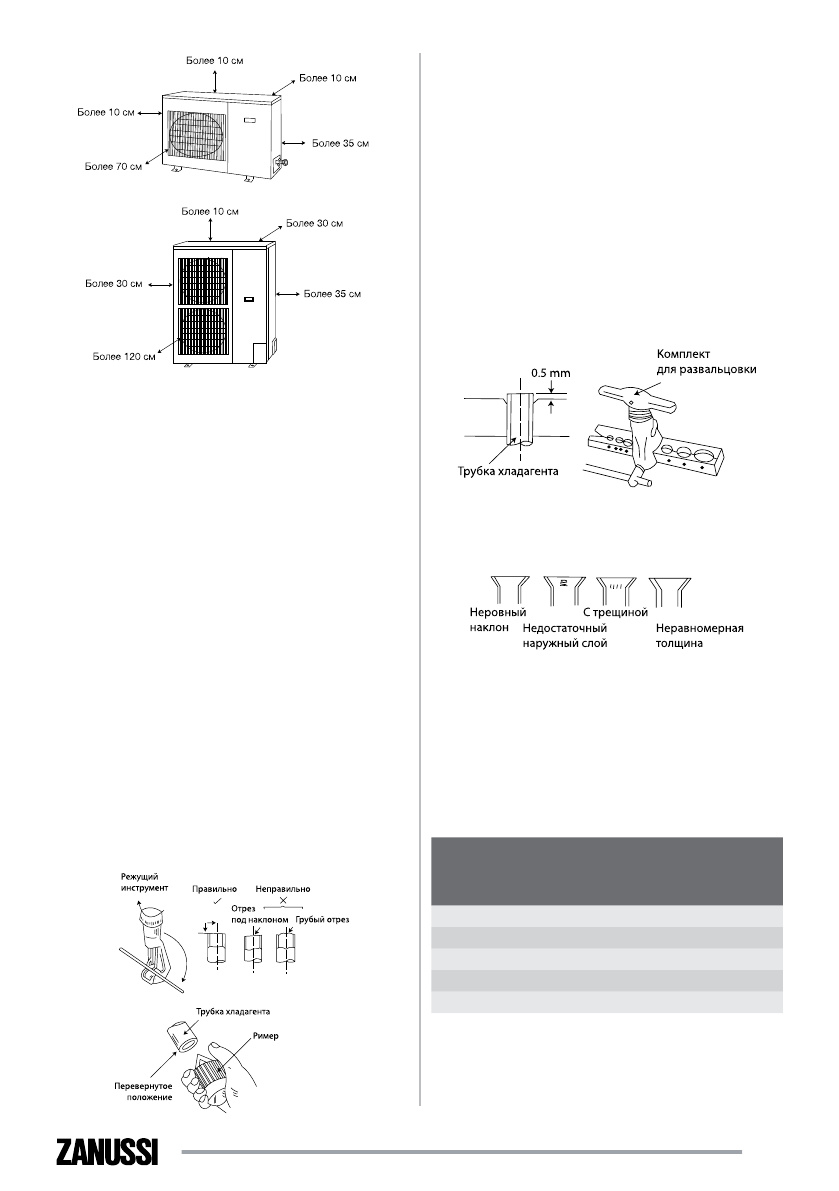

Монтаж кондиционера
Резка труб и электропроводов

•   Для  резки  труб  используйте  специальный

режущий инструмент труборез.

•   Не  допускается  отпиливание  трубок  при

помощи ножовки по металлу.

•   Убедитесь  в  точности  измерения  трубок

внешнего и внутреннего блока.

•   Используйте  трубку  длиной,  слегка  превы-

шающей измеренное значение.

•   Провод должен быть на 1,5 м длиннее труб-

ки хладагента.

90°

90°

Развертывание

•   Внутренняя  поверхность  соединительных

трубок должна быть чистой.

•   Для  снятия  заусенцев  используйте  ример,  при

этом  обрабатываемый  конец  трубки  должен
быть  направлен  вниз  во  избежание  попадания
мелкой стружки внутрь трубы.

Развальцовка концов труб

•   Развальцуйте  оба  конца  трубки  с  помощью

комплекта  инструментов  для  развальцовки,
предварительно  установив  соединительную
гайку на трубку.

•   Установите  плашку  на  трубку  так,  чтобы  конец

трубки находился на 0,5 мм выше плашки.

•   Раструбы  развальцованных  концов  трубок

должны  быть  ровные,  без  трещин,  недоваль-
цовка не допускается.

Проводное соединение и изоляция
•   Оберните  соединительные  трубки  и  кабели

монтажной липкой лентой.

•   Соединительные  медные  трубы  должны

быть  выбраны  в  соответствии  таблицей.
Наверните  гайки  на  штуцера  блока  и  затя-
ните  их  с  помощью  динамометрического
ключа (см. таблицу ниже).

Модель

кондиционера

Диаметр

жид-

костной

трубы

Диаметр

газовой

трубы

Толщина

стенки,

мм

Момент

затяжки,

Н

×

м

ZACD-18 H/N1

1/4”

1/2”

0,5

20~40

ZACD-24 H/N1

3/8”

5/8”

0,8

30~40

ZACD-36 H/N1

3/8”

3/4”

1,0

60~65

ZACD-48 H/N1

3/8”

3/4”

1,0

60~65

ZACD-60 H/N1

3/8”

3/4”

1,0

60~65

•   Во  избежании  попадания  внутрь  соедини-

тельных труб пыли и влаги оба конца трубы
должны заглушены.
