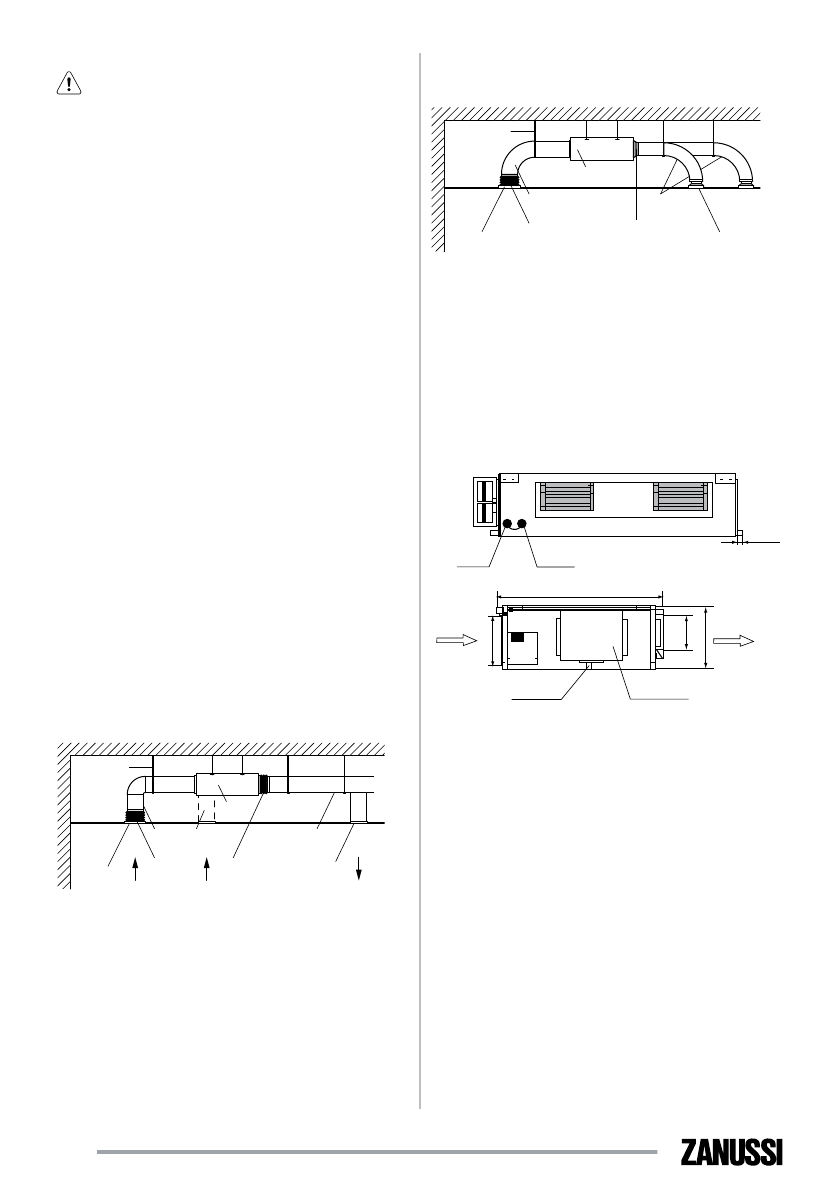

8
Монтаж вентиляционных каналов
Внимание:
Запрещается запускать кондиционер без
присоединенных вентиляционных каналов.
Проектирование и монтаж вентиляционных каналов
проводите в соответствии с параметрами кондици-
онера и требованиями нормативной документации.
При проектировании вентиляционных каналов необ-
ходимо обеспечить минимальные потери давления
(с тем чтобы не превысить показателя статического
давления, создаваемого внутренним блоком), низ-
кий уровень шума и вибрации. Необходимо избегать
резких изгибов каналов входящего воздуха.
При использовании внутреннего блока с притоком
свежего воздуха воздуховод свежего воздуха дол-
жен быть покрыт термоизоляцией и должен быть
установлен регулятор подачи свежего воздуха.
Соединения между внутренним блоком и воздухово-
дами должны быть гибкими. Воздуховоды должны
быть прочно присоединены к внутреннему блоку.
Источники шума и выходы воздуха необходимо рас-
полагать вдали от людей.
Рекомендуется использовать вентиляционные
решетки, защищенные от воздействия конденсата.
Все воздуховоды должны быть хорошо изолирова-
ны с целью исключения утечек тепла и образования
конденсата. Поверх изоляционного материала уста-
навливается фольга, а затем монтируется охваты-
вающий крепежный элемент.
Соединительные швы воздуховодов должны быть
также надежно изолированы.
Все воздуховоды должны быть надежно закрепле-
ны металлическими подвесками, жестко вмонтиро-
ванными в потолок.
Типовая схема подключения
прямоугольных вентиляционных каналов
2
5
8
6
3
3
вход воздуха
выход воздуха
7
4
1
1
подвеска
2, 5
входящий воздуховод
3
гибкая вставка воздуховода
4, 7
вентиляционная решетка
6
выходящий воздуховод
8
внутренний блок кондиционера
Типовая схема подключения
круглых вентиляционных каналов
1
2
6
3
5
7
8
4
1
подвеска
2
входящий воздуховод
3
гибкий воздуховод
4
вентиляционная решетка
5
распределитель воздуха
6
выходящий воздуховод
7
диффузор
8
внутренний блок кондиционера
F
26
Газовая
линия
Жидкостная линия
Дренаж
Электрошкаф
Выход
воздуха
Вход
воздуха
I
H
J
Установка наружного блока
При погрузочно-разгрузочных работах наружного
блока необходимо учесть, что центр тяжести блока
смещен в сторону расположения компрессоров.
Требования по размещению наружного блока
• Блок должен быть установлен и зафиксиро-
ван на достаточно прочном, рассчитанном на
вес блока основании, фундаменте или крон-
штейне.
Максимальная длина трассы между наруж-
ным и внутренним блоком должна быть в
соответствии с требованиями инструкции.
• Блок должен быть установлен таким обра-
зом, чтобы обеспечивался свободный вход
и выход воздуха, а также свободный доступ
персонала для технического обслуживания.
• Расстояние от блока до ближайших препят-
ствий должно быть в соответствии с рисун-
ком.
