10

•   По  мере  возможности,  избегайте  изгибов

труб.  Если  изгиб  необходим,  радиус  изгиба
должен  превышать  3–4  диаметра  используе-
мой медной трубы.

Подключение  к  сети  электропитания  и  меж-
блочных кабелей

•   Кондиционер  должен  подключаться  к  сети

электропитания  в  соответствии  с  техниче-
скими  характеристиками  кондиционера,
нормативной  документацией  (ГОСТом,  ПУЭ)
через  дифференциальный  автоматический
выключатель с током утечки не более 30 mA.
Допускается  последовательное  подключение
через автоматический выключатель и защит-
ное устройство (УЗО).

•   Межблочные  кабели  питания  и  управления

должны подключаться в соответствии со схе-
мами подключения (см. приложения).

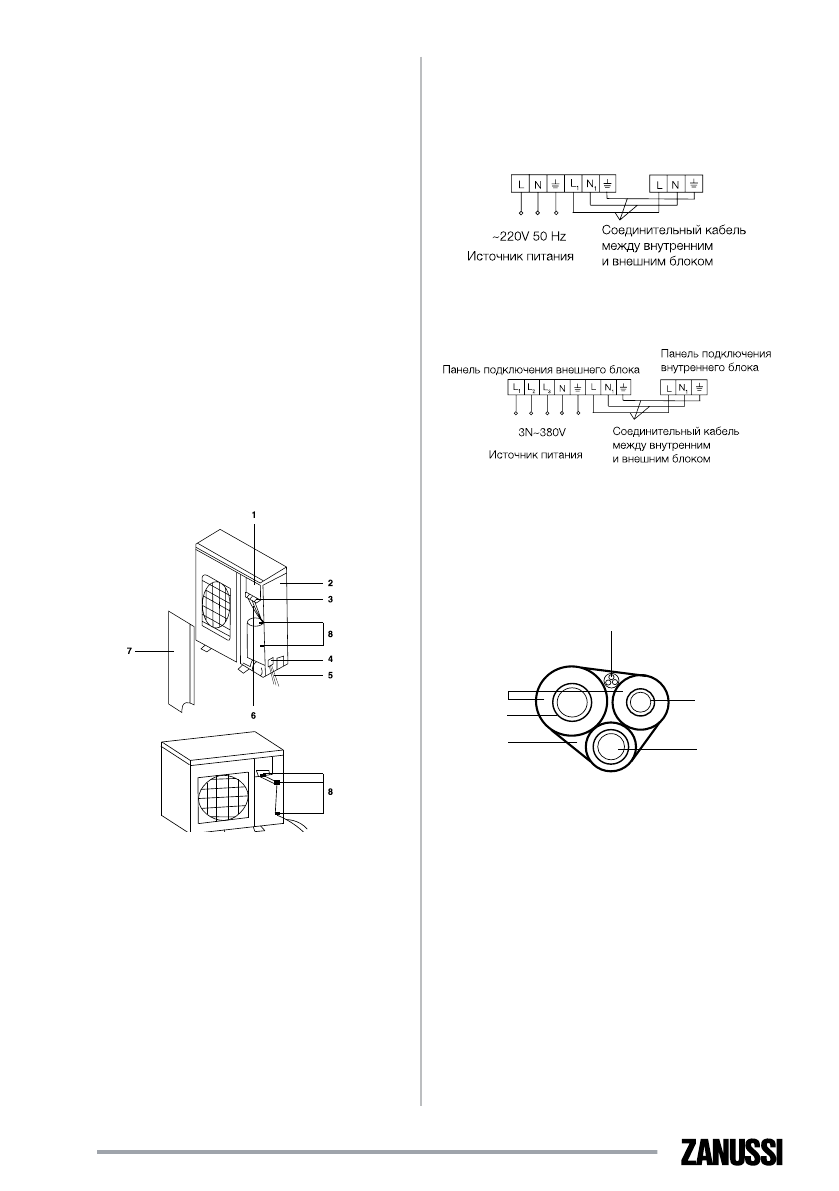

•   Для  подключения  кабелей  к  наружному

блоку  необходимо  снять  верхнюю  крыш-
ку  блока,  затем  фронтальную  панель  (см.
рисунки ниже).

1

   Панель подключения

2

   Боковая панель

3

   Отверстие для вывода

4

   Кабель питания

5

   Соединительный электрический кабель

6

   Кабель управления

7

   Фронтальная панель

8

   Фиксаторы кабеля

•   Межблочный  кабель  для  кондиционеров  с

напряжением  питания  220В  подключается
при  помощи  винтов  к  колодкам  подключе-
ния блоков в соответствии со схемой.

•   Межблочный  кабель  для  кондиционеров  с

напряжением  питания  380  В  подключается
к колодкам подключения блоков с помощью
винтов в соответствии со схемой:

Подключение для моделей ZACD-18H/N1,
ZACD-24H/N1

Подключение для моделей ZACD-36H/N1,
ZACD-48H/N1, ZACD-60H/N1

•   Кабель  управления  подключается  к  разъ-

емам на внутреннем и внешнем блоке.

•   Соединительные  трубы,  кабели  и  дренаж-

ная  трубка  стягиваются  липкой  монтажной
лентой  или  скотчем  (см.  рисунок)  и  фикси-
руются с помощью хомутов.

1

2

3

4

6

5

1

   Межблочные кабели

2

   Жидкостная труба

3

   Внутренний диаметр дренажной трубы 17 мм

4

   Монтажная лента (скотч)

5

   Газовая труба

6

   Изоляция

Вакуумирование системы
•   Вакуумирование  системы  проводить  после

затяжки  гаек  соединительных  труб  на  вну-
треннем и наружном блоке.
