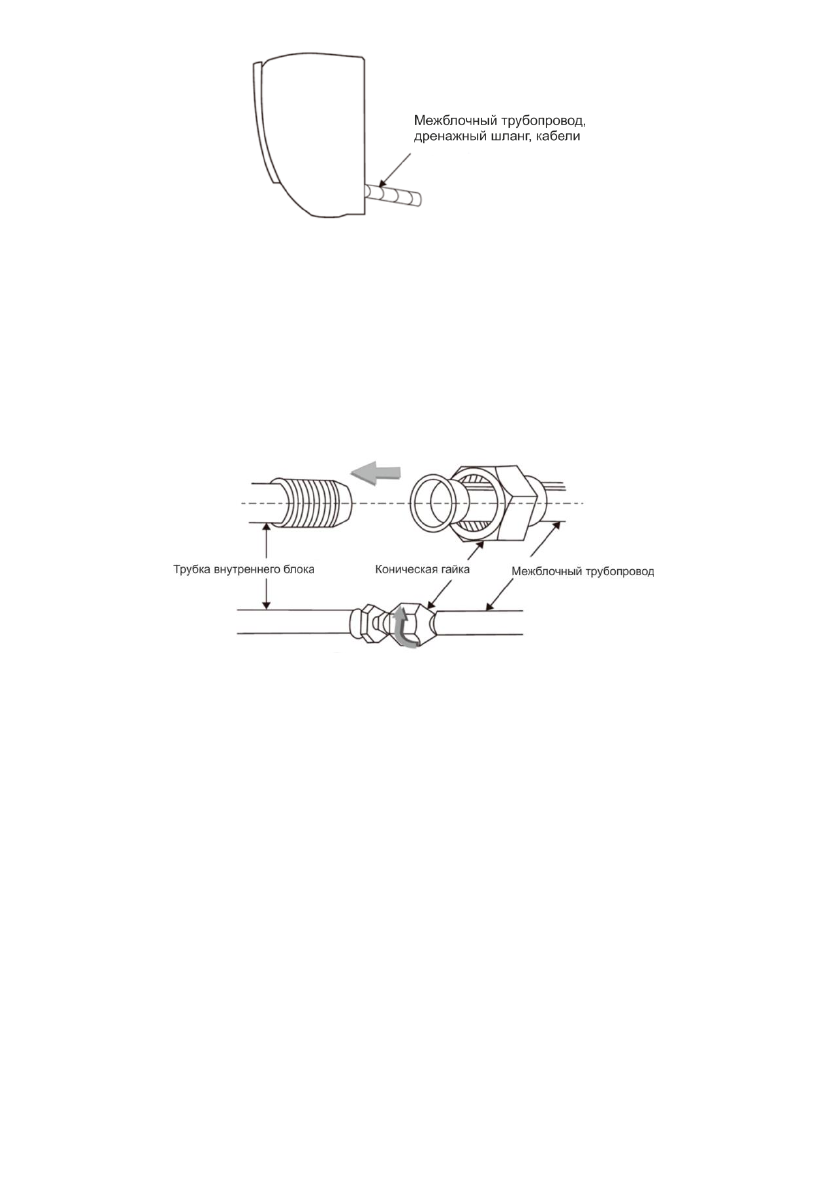

Рисунок 6

Соединение трубопроводов


1.

Отсоедините крепления и вытащите дренажную трубку внутреннего блока из корпуса.

2.

Подсоедините  межблочный  трубопровод  к  внутреннему  блоку:  затяните  коническую

гайку вручную, затем затяните ее гаечным ключом, как показано на рисунке (см. рис. 7).

Рисунок 7

Соединение дренажной трубки

1.

На выход внутреннего блока (пластиковую трубку с наконечником) натягивается гофра.

2.

Соединение фиксируется хомутом.

3.

Дренажный  шланг  должен  прокладываться  с  уклоном  в  сторону  выхода  воды.

Дренажный  шланг  не  должен  иметь  перегибов,  скручиваний,  загибов  и  т.п.  Конец
дренажного шланга не должен быть опущен в воду


Оплетка трубопровода


1.

Используйте  армированный  скотч  для  обмотки  соединений  внутреннего  блока  и

межблочного  трубопровода,  а  затем  используйте  изоляционный  материал  для
герметизации, во избежание образования конденсата в соединительных частях.

2.

Соедините  выпускной  патрубок  с  дренажными  трубами  и  выровняйте  межблочный

трубопровод, кабели и сливной шланг прямо.
3.

Используйте  стяжки,  чтобы  обернуть  соединительные  трубки,  кабели  и  сливной  шланг.

Запустите трубку под уклоном вниз.
