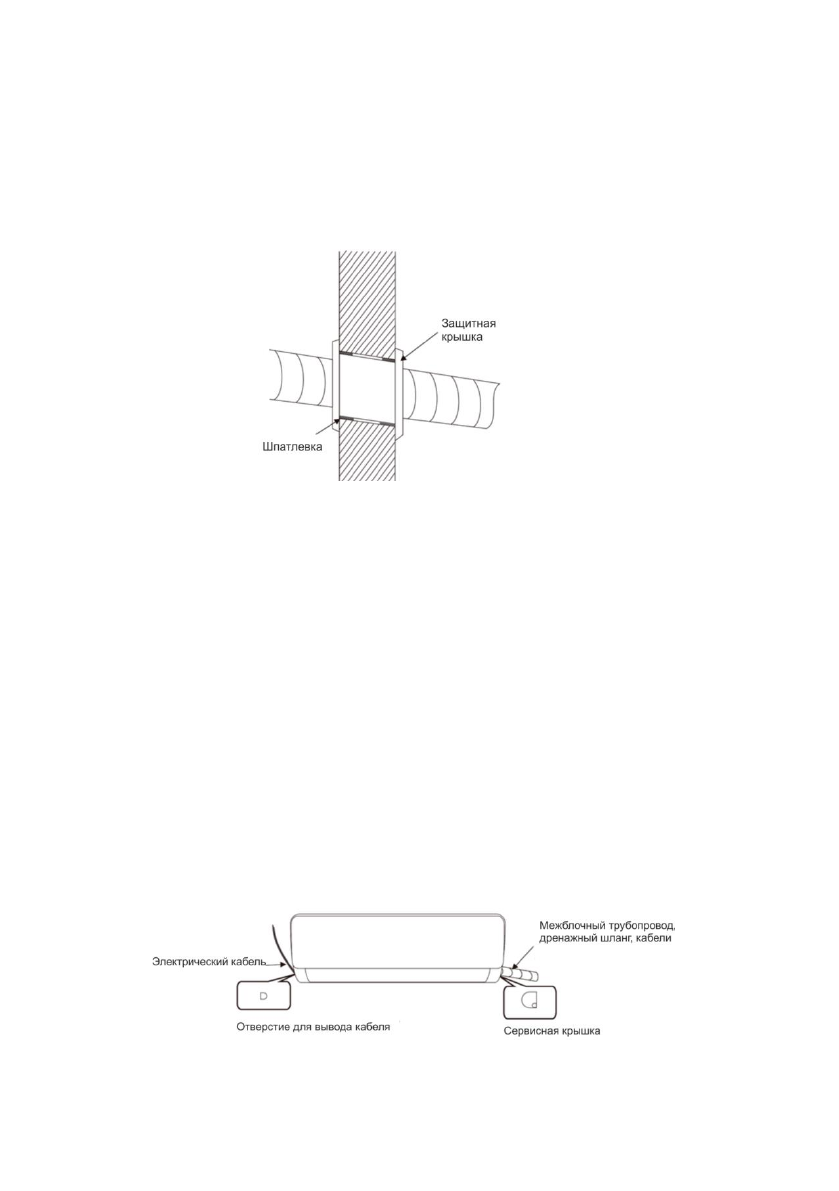

Сквозное отверстие в стене




Просверлите отверстие для монтажной трубы в стене в заранее намеченной позиции
ударной  дрелью  или  перфоратором.  Наклон  монтажной  трубы    должен  быть
примерно 5°-10° вниз наружу.



Для  защиты  монтажной  трубы  и  кабелей  в  отверстии  в  стене  от  грызунов,  которые
могу  обитать  в  полых  стенах,  установите  защитную  крышку  и  закрепите  ее  с
помощью шпатлевки (см. рис. 4)

Рисунок 4


Примечание:

Обычно,  отверстие  в  стене  должно  быть  диаметром  60-80  мм.  Когда

делаете  отверстие  в  стене,  внимательно  следите  за  тем,  чтобы  не  повредить  другие
провода, находящиеся внутри стены.

Маршрут трубопровода




В  зависимости  от  расположения  установленного  прибора,  трубопровод  можно
провести  сбоку  от  него,  слева  или  справа  (см.  рис.  5),  или  горизонтально  от  задней
части прибора (см. рис. 6), в зависимости от длины трубопровода внутреннего блока.
В  случае  боковой  установки  отрежьте  выходной  отрезной  запас  с  противоположной
стороны.



Электрический  кабель  должен  быть  проведен  отдельно  от  трубопровода.  Оставьте
необходимую длину кабеля и проведете его через отверстие в стене.

Рисунок 5
