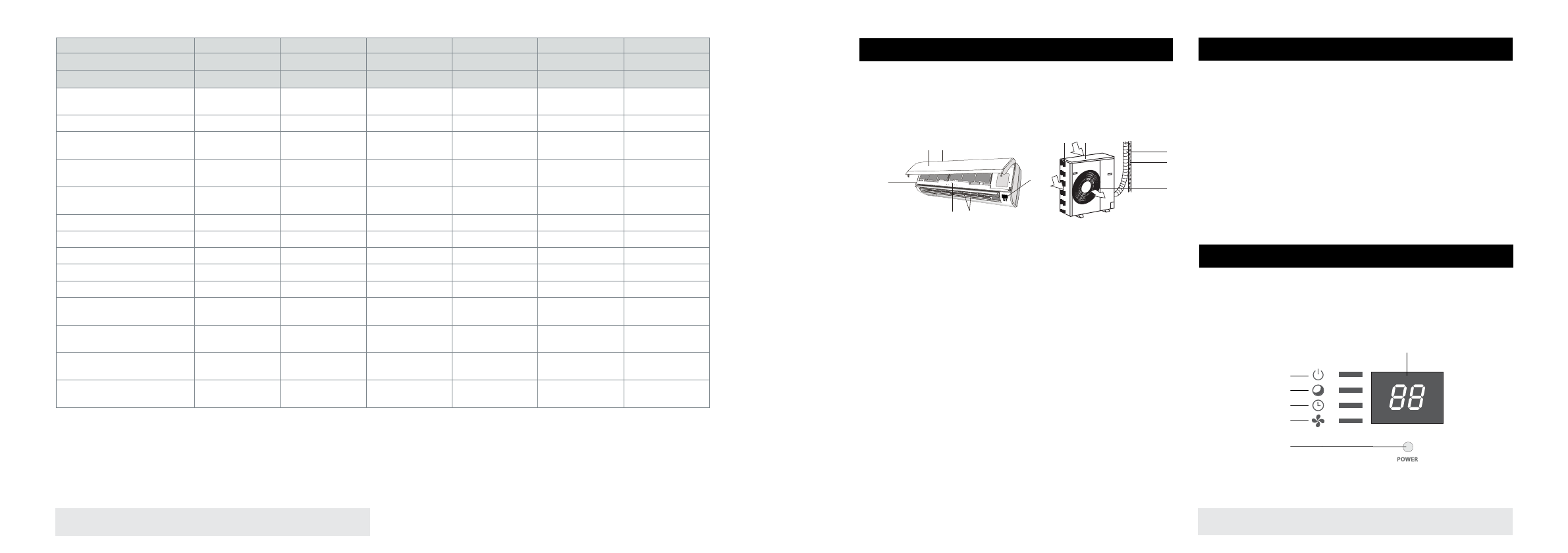

4. ОПИСАНИЕ ПРИБОРА

Кондиционер состоит из внутреннего и наружного блоков, соединен-

ных трубопроводами. Управление кондиционером осуществляется с

пульта дистанционного управления или с панели управления внутрен-

него блока.

1. Блок кондиционера для внутренней установки в помещении.
2. Лицевая панель.
3. Воздухозаборная решетка внутреннего блока.
4. Панель управления.
5. Жалюзи (направляющие заслонки) для раздачи обработанного

воздуха.
6. Воздушный фильтр.
7. Медная трубка газа (фреона), соединительная магистраль*.
8. Трубка для отвода конденсата*.
9. Воздуховыпускная решетка наружного блока.
10. Блок кондиционера для наружной установки вне помещения.
11. Воздухозаборные решетки наружного блока.

5. КОМПЛЕКТ ПОСТАВКИ

В комплектацию кондиционера воздуха (сплит-системы) входит:
1. Блок кондиционера для внутренней установки - 1 шт.
2. Блок кондиционера для наружной установки - 1 шт.
3. Пульт дистанционного управления - 1 шт.
4. Элементы питания для пульта ДУ - 2 шт.
5. Руководство по эксплуатации и гарантийный талон - 1 шт.
6. Упаковка блока внутренней установки - 1 шт.
7. Упаковка блока наружной установки - 1 шт.

* не входит в комплект поставки

Рис. 1

6. УПРАВЛЕНИЕ ПРИБОРОМ

Управление кондиционером осуществляется с пульта дистанционного

управления или с панели управления внутреннего блока.

Описание панели управления внутреннего блока

Рис. 2

11

10

8

7

9

3

4

2

5

6

1

Модель

AC TIM 07H S18A

AC TIM 09H S18A

AC TIM 12H S18A

AC TIM 18H S18A

AC TIM 24H S18A

AC TIM 30H S18A

Внутренний блок

AC TIM 07H S18A

AC TIM 09H S18A

AC TIM 12H S18A

AC TIM 18H S18A

AC TIM 24H 18A

AC TIM 30H 18A

Наружный блок

AC TIM 07H S18A-01

AC TIM 09H S18A-01

AC TIM 12H S18A-01

AC TIM 18H S18A-01

AC TIM 24H S18A-01 AC TIM 30H S18A-01

Диаметр труб, жидкость/газ

(дюйм)

1/4 + 3/8

1/4 + 3/8

1/4 + 3/8

1/4 + 1/2

3/8 + 5/8

3/8 + 5/8

Максимальная длина трассы, м

15

15

15

15

15

15

Максимальный перепад высот

между блоками, м

5

5

5

5

5

5

Диапазон рабочих температур:

охлаждение, °С

+18 ~ +43

+18 ~ +43

+18 ~ +43

+18 ~ +43

+18 ~ +43

+18 ~ +43

Диапазон рабочих температур:

обогрев, °С

-7 ~ + 24

-7 ~ + 24

-7 ~ + 24

-7 ~ + 24

-7 ~ + 24

-7 ~ + 24

Заправочный вес фреона, г

430

510

630

1100

1300

1300

Вес нетто, внутренний блок (кг)

6,5

6,5

7,0

9,0

9,0

14,0

Вес нетто, наружный блок (кг)

19,2

21,5

28

33

46

52

Вес брутто, внутренний блок (кг)

8

8

9

12

12

17

Вес брутто, наружный блок (кг)

21

23,2

30

35

51

57

Размеры прибора, внутренний

блок (мм)

718х240х180

718х240х180

770х240х180

900х280х202

900х280х202

1033х313х202

Размеры прибора, наружный

блок (мм)

600х232х500

600х232х500

700х256х552

760х256х552

902х315х650

902х315х650

Размеры в упаковке, внутренний

блок (мм)

805х305х255

805х305х255

855х305х255

985х365х298

985х365х298

1103х400х300

Размеры в упаковке, наружный

блок (мм)

745х353х550

745х353х550

803х325х600

863х325х600

1028х430х705

1028х430х705

6

1

2

3
4
5
