— 22 —
Инструкция по установке
Установка наружного блока

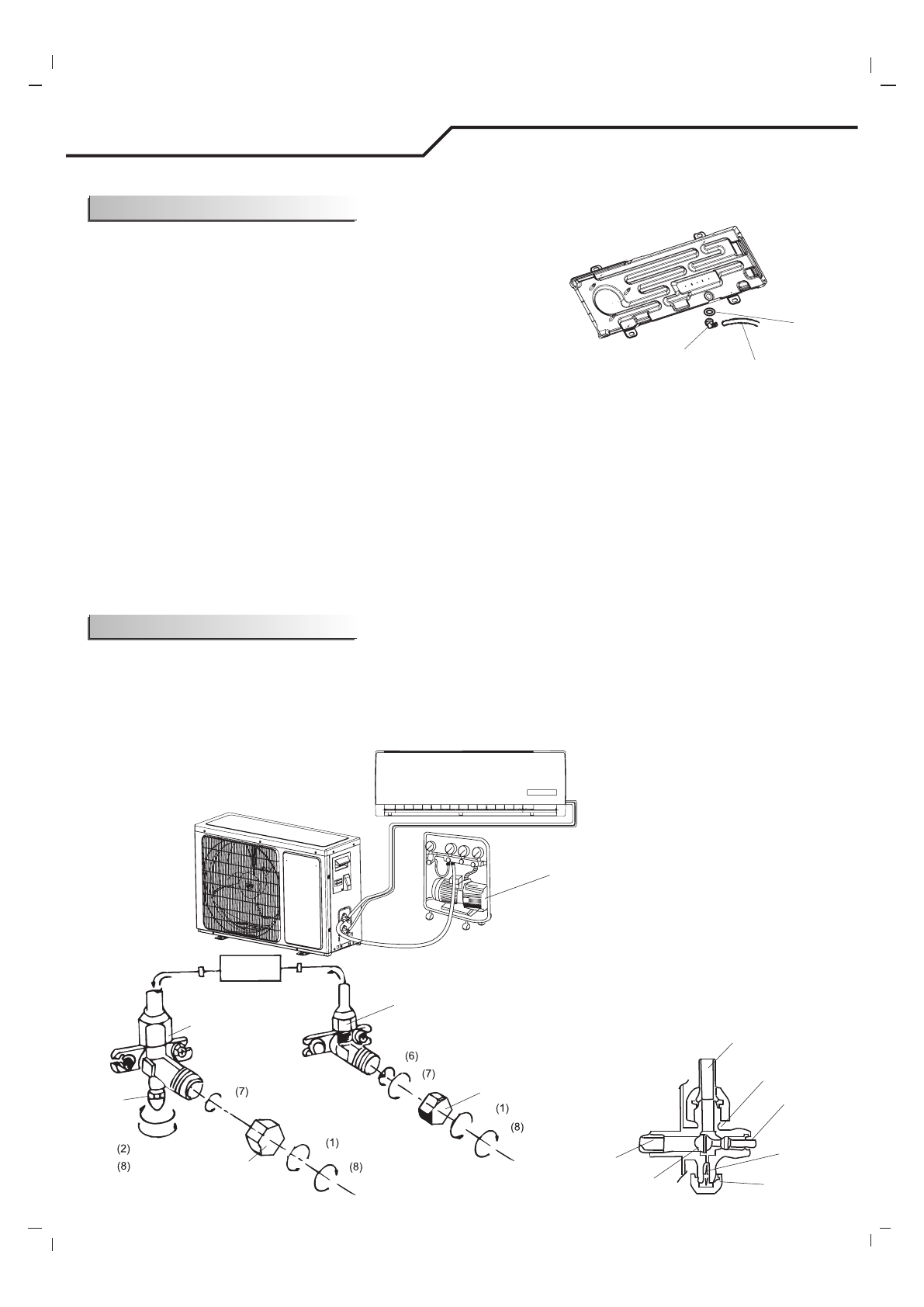

Вакуумирование системы
1. Установка дренажа и сливного шланга (только для
модели с тепловым насосом).
При работе наружного блока в режиме теплового насоса, с наружного
•
выводится конденсат. Для того чтобы не мешать соседям и защитить
окружающую среду, установите отверстия слива и сливной шланг с
направленным выводом конденсата. Просто установите сливной шланг в
отверстие слива, как продемонстрировано на рисунке 1.
2. Установка и фиксация наружного блока.
Зафиксируйте болтами и гайками блок на плотной плоской и твердой основе.
Если блок установлен на стене или на крыше, убедитесь, что он зафиксирован и не подвержен воздействию ветра или
вибрациям.
3. Подключение труб к наружному блоку.
Отсоедините крышки с 2- и 3-ходовых клапанов.
•
Подключите трубы на 2- и 3-ходовые клапаны в соответствии с необходимым моментом натяжения.
•
4. Подключение кабеля наружного блока (см. предыдущую страницу)
Дренажное
отверстие
Сливной
шланг
Мойка
Влажный воздух, во время охлаждения, может привести к неисправности компрессора. После подключения
внутреннего и наружного блоков, выход воздуха и влаги при охлаждающем цикле осуществляется с использованием
вакуумного насоса, как показано ниже.
Внимание:
Не разряжайте охладитель прямо в
•
окружающую среду
Вакуумный насос
2-ходовой клапан
открыть на ¼ поворота
повернуть до полного открытия
повернуть
затянуть
клапан крышки
сердечник клапана
соединение с
наружным блоком
колпачок входа техниче-
ского обслуживания
игла
шпиндель
открытая позиция
соединение к
внутреннему блоку
клапан
крышки
повернуть
затянуть
сервисный
порт
повернуть до полного
открытия
3-ходовой клапан
направление потока хладогента
Внутренний
блок
повернуть
затянуть
3-ходовой клапан
рис. 1
