Инструкция по установке
4. Подключение кабеля
Внутренний блок.
•
Подключите шнур питания ко внутреннему блоку, подключая провода к
клеммам на панели управления, по одному в соответствии с соединениями
внешнего блока.
Внимание:
Для некоторых моделей, необходимо снять корпус и подключить-
ся к крытым терминальным устройствам.
Внешний блок.
•
1) Снимите дверцу от блока, подключите шнур питания на внутренний блок,
подключая провода к клеммам на панели управления индивидуально, в со-
ответствии с открытыми коммутационными блоками. Подключите провода
к клеммам на панели управления индивидуально, следуя указаниям.
2) Закрепите зажимом кабель питания на панели управления.
3) Установите дверцу блока обратно и закрепите ее винтами.
4) Используйте выключатель для 24K модели, между источником питания
и блоком. Устройство отключения, которым можно отключить все линии
питания, должно быть установлено.
Внимание:
1. Никогда не делайте отдельные линии электропитания специально для кондиционера. Что касается схемы проводки,
обратитесь к схеме, размещенной на внутренней стороне дверцы доступа к терминалу.
2. Проверьте соответствие толщины кабеля указанному в спецификации источника питания.
3. Проверьте провода и убедитесь, что все они плотно крепятся за кабель.
4. Убедитесь в установке предохранителя в цепи заземления в сырых или влажных помещениях.
Кабель для подключения
Производительность (БТЕ / ч)
Шнур питания
Подключение шнура питания
Тип
Нормальная площадь
поперечного сечения
Тип
Нормальная площадь
поперечного сечения
9
H05VV-F
1.0/1.5мм
2
X3
H07RN-F
1.0/1.5мм
2
X4
12
H05VV-F
1.0/1.5мм
2
X3
H07RN-F
1.0/1.5мм
2
X4
18
H05VV-F
RVV
2.0мм
2
X3
H07RN-F
1.5мм
2
X4
Внимание!
Вилка должна быть доступна даже после установки прибора в случае, если необходимо отключить его.
Если не представляется возможным, связать прибор двухполюсным переключающим устройством с
контактами не менее 3 мм
2
, нужно разместить вилку в доступном месте даже после установки.

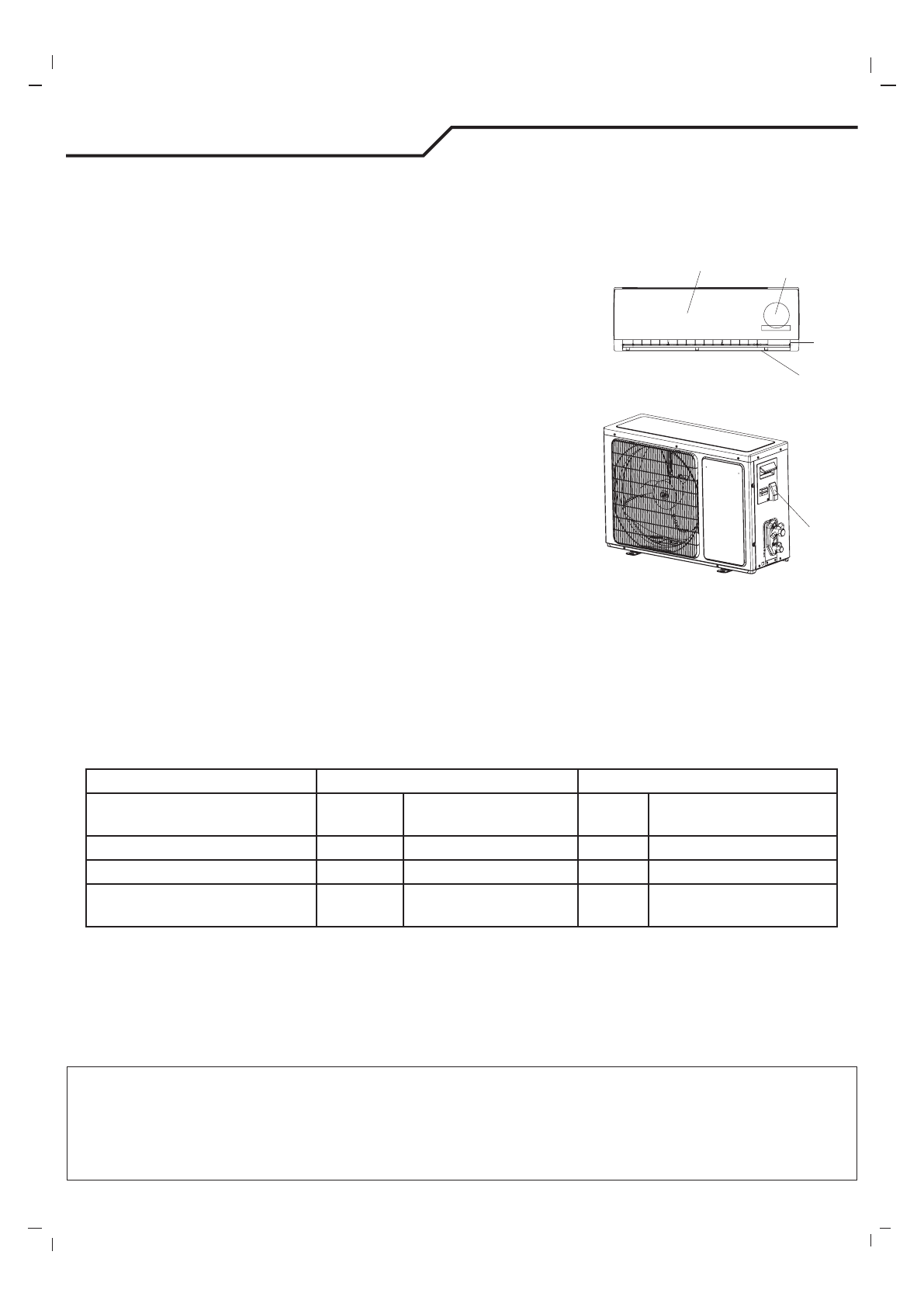

Передняя панель
ВНУТРЕННИЙ БЛОК
НАРУЖНЫЙ БЛОК
Клеммы (внутри)
Корпус
Шасси
дверца
доступа к
терминалу
