— 18 —

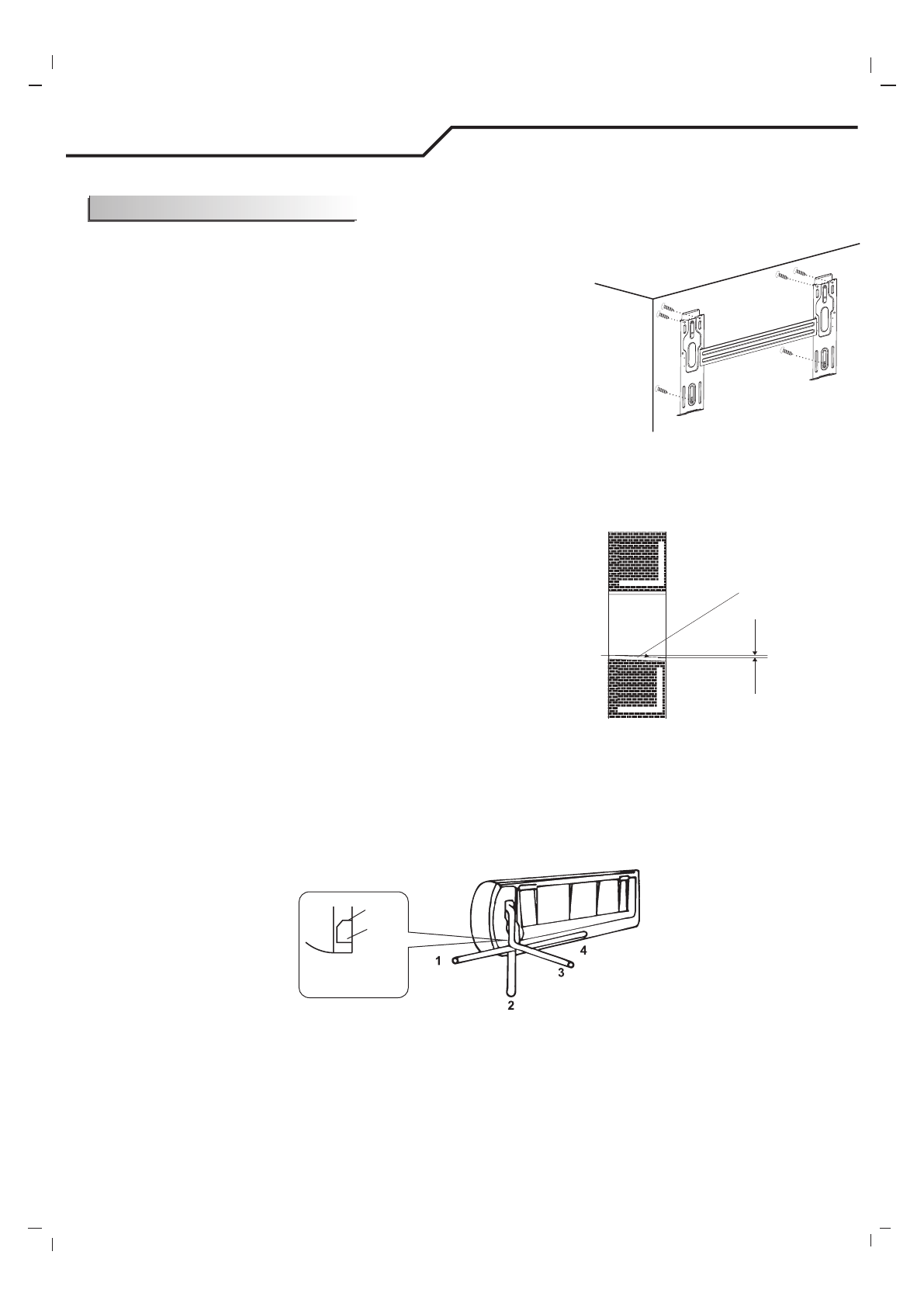

Инструкция по установке
Установка внутреннего блока
1. Установка крепежной пластины
Подберите место для установки монтажной панели в соответствии с
•
размещением наружного блока и направления трубопроводов.
Держите монтажную пластину горизонтально с горизонтальной линейкой
•
или рулеткой.
Просверлите отверстия от 32 мм в глубину на стене, для крепления пластины.
•
Вставьте дюбеля в отверстия, закрепите панель саморезами.
•
Проверьте, хорошо ли закреплена монтажная пластина. Затем просверлите
•
отверстия для прокладки трубопроводов.
Внимание:
Форма вашей монтажной пластины может отличаться от приведенной выше, но способ установки аналогичен.
•
Шесть отверстий на монтажной пластине используются для фиксации монтажной пластины, как показано на рисунке выше.
•
2. Просверлить отверстие для трубопроводов
Подберите положение отверстия для прокладки трубопроводов
•
в зависимости от места монтажной пластины.
Просверлите отверстие в стене. Отверстие должно быть наклонено
•
немного вниз в направлении улицы.
Установить втулки через отверстие в стене, чтобы сохранить стены
•
аккуратными и чистыми.
3. Внутренний блок: монтаж трубопроводов
Проложите трубопровод (жидкие и газовые трубы) и кабель через отверстие в стене снаружи или проложите их
•
изнутри, после подключения трубопроводов и кабелей совершается полное подключение к наружному блоку.
Определите, какую заглушку на внутреннем блоке необходимо вырезать в зависимости от положения блока и труб
•
(как показано ниже).
Внимание:
При установке трубы на направлениях 1,2 или 4, необходимо отрезать соответствующие заглушки внутреннего блока.
•
После подключения трубопроводов, установить сливной шланг. Затем подключите шнуры питания. После
•
подключения, скрепите изоляционными материалами трубы, провода и сливной шланг вместе.
Саморезы
Вн
ут
ри
Сна
руж
и
Установить втулки
в отверстие в стене
Наклон
вниз 5 мм
Монтажная панель
жёлоб
заглушка
Отрежьте заглушку
по жёлобу 4
