40

Русский

Уст

анов

ка

  ПРИМЕЧАНИЕ

•  Примененная излишняя сила может привести

к повреждению и протеканию газа. При

удлинении трубы сваркой или пайкой

необходимо обязательно пользоваться азотом.

Соединения должны быть доступными и

удобными для обслуживания.

  ВНИМАНИЕ

•  Закрепите конусную гайку с определенной

силой. Если конусную гайку пережать,

она может лопнуть и привести к утечке

хладагентного газа.

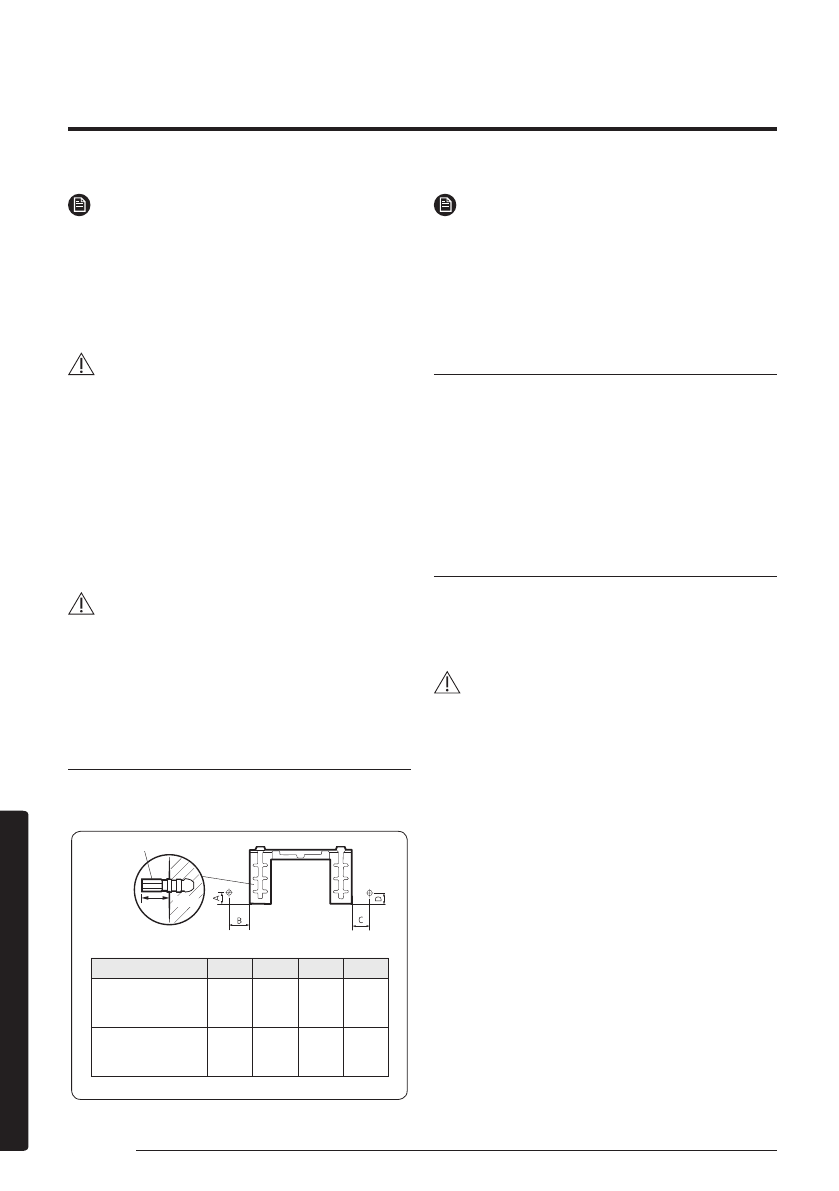

Шаг 2.8  Установка монтажной

пластины

Внутренний блок можно установить на стене,

оконной раме или гипсокартоне.

  ПРЕДУПРЕЖДЕНИЕ

•  Убедитесь в том, что стена, оконная рама или

гипсокартон выдержит вес внутреннего блока.

При установке внутреннего блока в таком

месте, которое недостаточно прочное, чтобы

выдержать его вес, устройство может упасть и

травмировать человека.

При креплении внутреннего блока на стене

Прикрепите монтажую пластину к стене, не

забывая о весе внутреннего блока.

  ПРИМЕЧАНИЕ

•  Если вы будете крепить эту пластину к

бетонной стене с использованием пробок из

пластика, следите за тем, чтобы промежуток

между стеной и пластиной, создаваемый

указанной пробкой, был не более 20 мм.

При креплении внутреннего блока на оконной

раме

1

Определите положение деревянных стоек,

которые нужно прикрепить к оконной раме.

2

Прикрепите деревянные стойки к оконной

раме, учитывая вес внутреннего блока.

3

Прикрепите монтажную пластину к

деревянным стойкам, пользуясь винтами-

саморезами.

При креплении внутреннего блока на

гипсокартоне

1

Воспользуйтесь крепежеискателем, чтобы

определить расположение стояков.

2

Закрепите подвеску пластины на двух стояках.

  ВНИМАНИЕ

•  При креплении внутреннего блока на

гипсокартоне используйте указанные анкерные

болты на указанных местах. Иначе гипсокартон

вокруг соединений может покрошиться со

временем, что приведет к повреждению

соединений. Это может привести к физическим

травмам или нанести ущерб оборудованию.

•  Если в нужном вам месте нет двух стоек или

расстояние между стойками не подходит для

подвески пластины, поищите их в других

местах.

•  Закрепите монтажную пластину, не допуская ее

наклона в ту или иную сторону.

 (Ед. изм.: мм)

Модель

A

B

C

D

**09*******

**12*******

30

96

38

30

**18*******
**24*******

38

126

70

38

Отверстие связки трубок: Ø 65 мм

Стена

20 мм

Пробка из пластика
