36

Русский

Уст

анов

ка

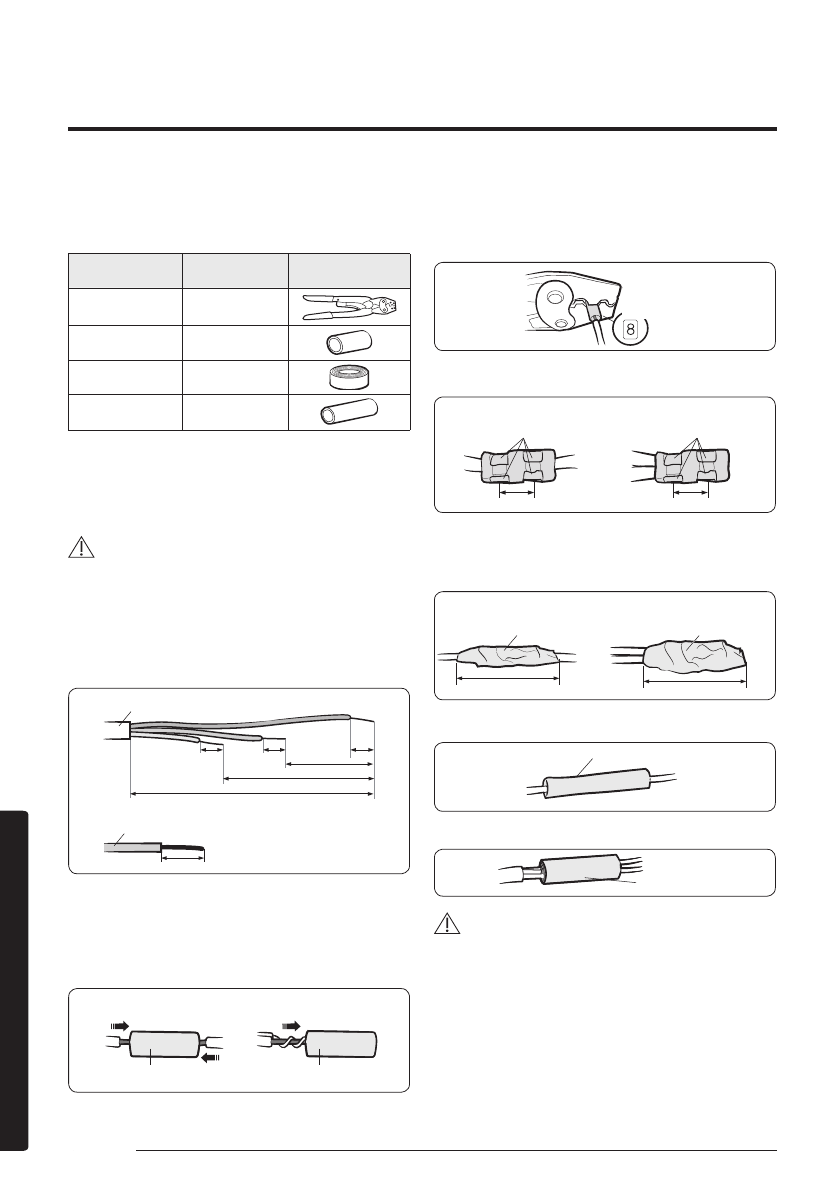

Шаг 2.2  Опционный: Удлинение кабеля

питания

1

Подготовьте следующие инструменты.

Инструменты и

материалы

Параметры

Внешний вид

Обжимные

клещи

MH-14

Соединительная

муфта (мм)

20xØ6,5(ВхД.Н.)

Изолента

Ширина 19 мм

Термоусадочная

трубка (мм)

70xØ8,0(ДхД.Н.)

2

Снимите защитную оболочку с обрезиненных

и проволочных жил кабеля, как показано на

рисунке.

•  Снимите 20 мм проволочной защиты кабеля с

установленной заранее трубки.

  ВНИМАНИЕ

•  Для получения информации о технических

характеристиках кабеля питания для

внутреннего и наружного блоков, обратитесь

к руководству по установке.

•  После снятия проволочной защиты кабеля

с установленной заранее трубки, вставьте

термоусадочную трубку.

20

20

20

20

60

120

180

3

Вставьте оба конца сердечника силового кабеля

в соединительную муфту.

•  Способ 1: вставьте концы в муфту с двух

сторон.

•  Способ 2: скрутите концы и вставьте скрутку

в муфту.

4

С помощью клещей сожмите муфту в двух местах,

переверните и сожмите в двух местах в том же

районе.

•  Диаметр обжима — 8,0 мм.

•  После этого потяните за оба конца кабеля и

убедитесь в прочности соединения.

5

Обмотайте соединение изолентой в два слоя или

более и разместите термоусадочную трубку по

центру изоленты.

Необходимо три или более слоев изоляции.

6

Нагрейте термоусадочную трубку, чтобы она

сжалась.

7

После этого обмотайте трубку изолентой.

  ВНИМАНИЕ

•  Убедитесь, что соединительные детали не

выставляются наружу.

•  Обязательно используйте изоленту и

термоусадочную трубку из утвержденных

армированных изоляционных материалов,

которые имеют один и тот же уровень

выдерживаемого напряжения с помощью кабеля

питания. (Соблюдайте местные правила по

расширениям.)

Кабель питания

Предварительно установленная трубка для кабеля питания

(Ед. изм.: мм)

(Ед. изм.: мм)

Способ 1

Способ 2

Соединительная муфта

Соединительная муфта

Диаметр обжима

Обожмите в 4 местах.

Обожмите в 4 местах.

Способ 1

Способ 2

5 мм

5 мм

Изолента

Способ 1

Способ 2

Изолента

40 мм

35 мм

Термоусадочная трубка

Изолента
