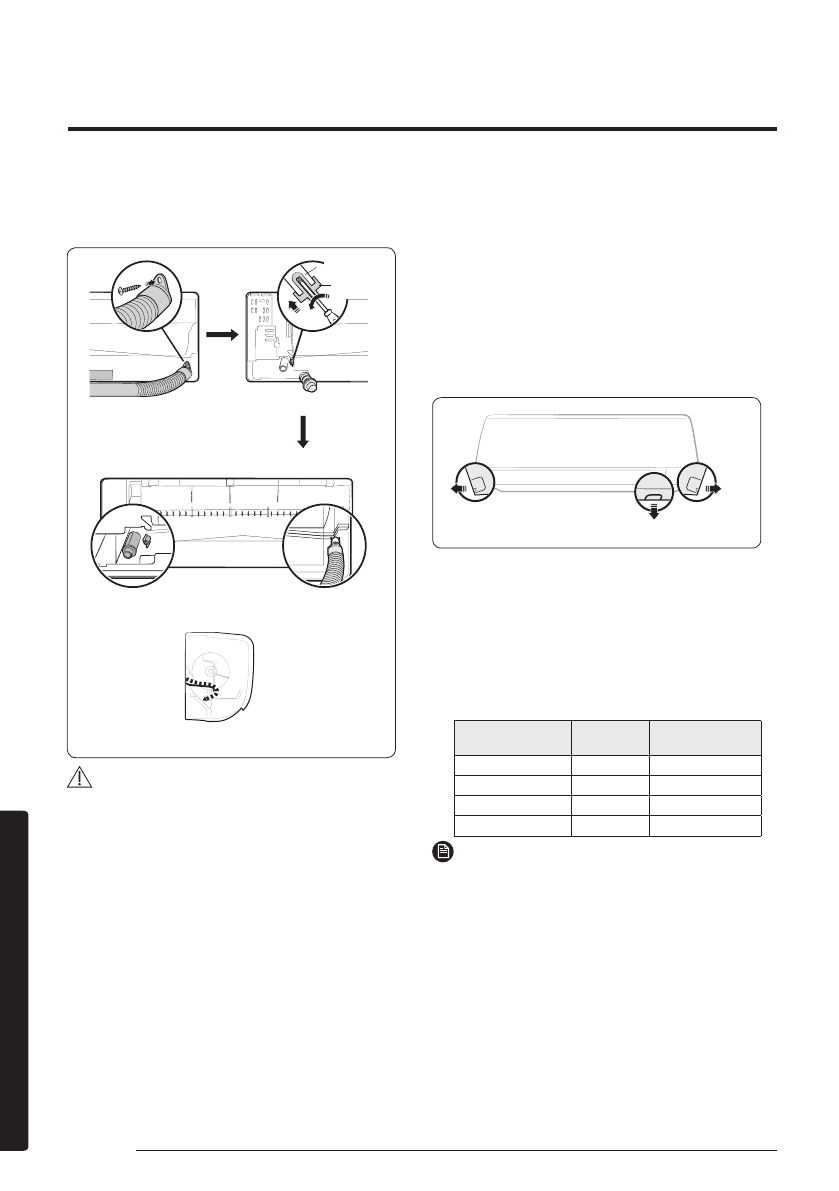

Шаг 2.5  Опционный: Изменение

направления сливного шланга

  ВНИМАНИЕ

•  Убедитесь, что внутренний блок находится в

вертикальном положении, когда вы льете воду,

чтобы выполнить проверку на утечку. Убедитесь,

что вода не заливает электрические элементы.

Шаг 2.6  Установка и подсоединение

соединительных трубок к трубкам

хладагента (Соединительная

трубка)

Соединяйте внутренний и наружный блоки

поставляемыми медными трубками с помощью

раструбных соединений. Применяйте только

изолированные бесшовные трубы холодильного

класса, (типа Cu DHP согласно ISO1337), очищенные

от смазки и раскисленные, рассчитанные на

рабочие давления не менее 4200 кПа и на давление

внутреннего разрыва не менее 20700 кПа. Ни в

коем случае не должны применяться санитарно-

технические медные трубы.

Имеются 2 трубки различного диаметра для

хладагента:

•  Трубка меньшего диаметра для жидкого

хладагента

•  Трубка большего диаметра для газообразного

хладагента

Короткая трубка хладагента и короткая газово-

хладагентная трубка уже установлены на

кондиционер. Способы присоединения трубки

хладагента различаются в зависимости от положения

выхода каждой трубки по отношению к стене:

1

Вырежьте подходящую продавленную часть (A,

B, C) на задней панели внутреннего блока, если

вы подключаете эту трубку непосредственно с

тыльной стороны.

2

Сгладьте острые кромки.

3

Снимите защитные колпачки с трубок и

соедините соединительные трубки одну с другой.

Закрутите гайки сначала руками, а затем с

помощью динамометрического ключа, прилагая

следующий крутящий момент:

Наружный диаметр

(мм)

Момент

затяжки (Н•м)

Момент затяжки

(кгс•см)

ø 6,35

от 14 до 18

от 140 до 180

ø 9,52

от 34 до 42

от 350 до 430

ø 12,70

от 49 до 61

от 500 до 620

ø 15,88

от 68 до 82

от 690 до 830

  ПРИМЕЧАНИЕ

•  При необходимости укоротить или удлинить

трубки см. Шаг 2.7  Укорочение или удлинение

трубок хладагента (соединительная трубка) на

странице 39.

4

Срежьте лишнюю  изоляцию из пеноматериала.

5

При необходимости изогните трубку, чтобы

уложить ее по днищу внутреннего блока. Затем

протяните ее через соответствующее отверстие.

•  Трубка не должна выступать из тыльной

стенки внутреннего блока.

•  Радиус изгиба должен быть 100 мм или

больше.

6

Пропустите трубку через отверстие в стене.

Выпуск сливного

поддона

Резиновый

колпачок

Лейте воду в направлении стрелки.

Направление сливаемой воды

<Вид спереди>

<Вид сбоку>

Слева (А)

Снизу (С)

Справа (В)
