  ПРИМЕЧАНИЕ

•  Трубка должна быть изолирована и жестко

закреплена на месте после окончания установки

и испытания на утечку газа. Для дальнейшей

информации смотрите Шаг 4.1  Выполнение

проверок на утечку газа на странице 44.

  ВНИМАНИЕ

•  Затяните накидную гайку динамометрическим

ключом указанным способом. Если накидная

гайка будет затянута слишком туго, раструб может

сломаться, и возникнет утечка газа хладагента.

•  Не пытайтесь втиснуть или накрыть соединение

труб. Все соединения трубок хладагента должны

быть легко доступными и удобными для

обслуживания.

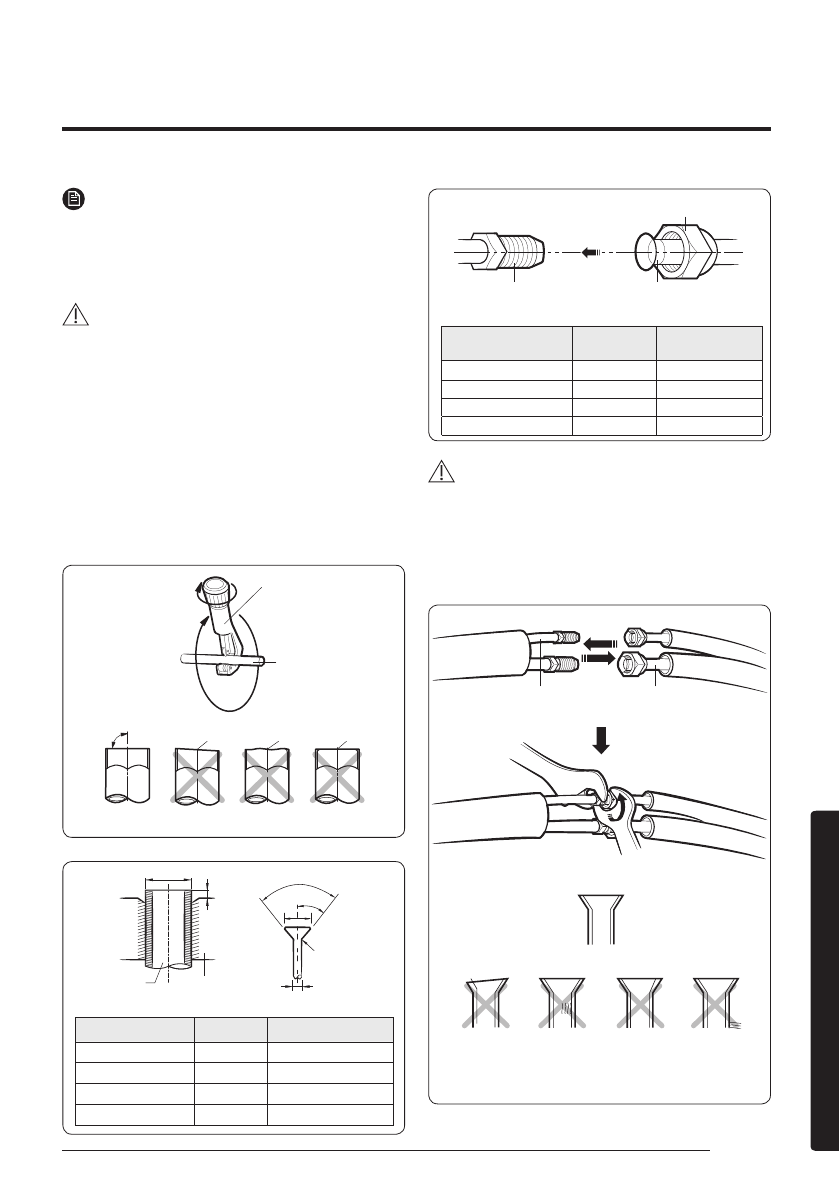

Шаг 2.7  Укорочение или удлинение

трубок хладагента (соединительная

трубка)

90°

R 0.4 to 0.8

90°±2°

45°±2°

L

D

D

A

  ВНИМАНИЕ

•  При необходимости иметь трубку длиннее,

чем определено в соответствующих кодах и

стандартах, следует добавить хладагент. Иначе

внутренний блок может замерзать.

•  Удаляя заусенцы, наклоните трубу вниз, чтобы не

допустить попадания заусениц вовнутрь трубки.

Труборез

Трубка

Косо

Грубо

Заусенец

(Ед. изм.: мм)

Наружный диаметр (D) Глубина (А)

Размер раструба (L)

ø 6,35

1,3

от 8,7 до 9,1

ø 9,52

1,8

от 12,8 до 13,2

ø 12,70

2,0

от 16,2 до 16,6

ø 15,88

2,2

от 19,3 до 19,7

(Ед. изм.: мм)

Наружный диаметр (мм) Момент затяжки

(Н•м)

Момент затяжки

(кгс•см)

ø 6,35

от 14 до 18

от 140 до 180

ø 9,52

от 34 до 42

от 350 до 430

ø 12,70

от 49 до 61

от 500 до 620

ø 15,88

от 68 до 82

от 690 до 830

Трубка

Инструмент для

развальцовки

Соединительная трубка

Внутренняя выпускная трубка

Накидная гайка

Сервисное отверстие

для жидкости

<Высокое давление>

Сервисное отверстие для газа

<Низкое давление>

<Накидная гайка>

Правильно

Наклон

Трещины Неравномерная

толщина

Повреждена

поверхность
