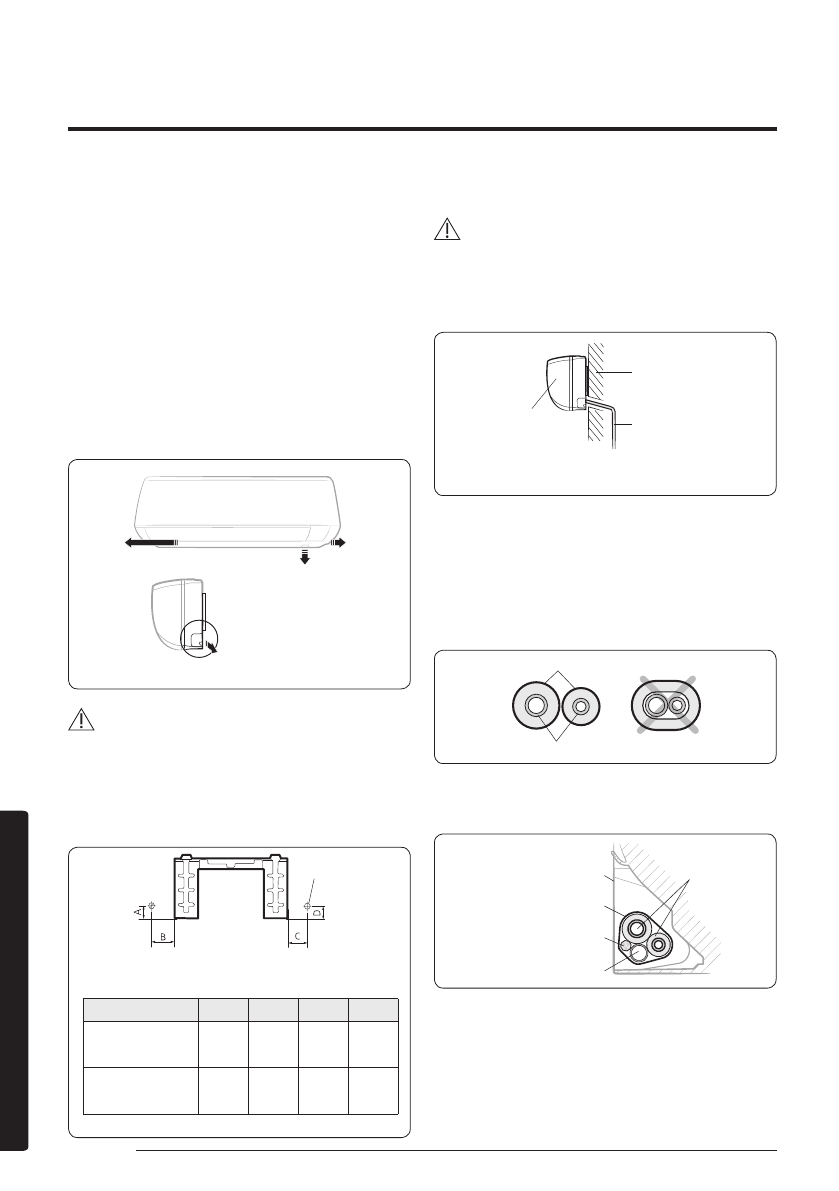

Шаг 1.4  Просверливание отверстия

в стене

Перед установкой монтажной пластины на стене

и установкой внутреннего блока на монтажную

пластину, оконную раму или гипсокартон

необходимо обязательно определить положение

отверстия (с внутренним диаметром 65 мм), через

которое будет проходить связка труб (состоящая

из сетевого и коммуникационного кабеля,трубок

хладагента и сливного шланга), и только после этого

сверлить отверстие.

1

Определите положение 65-миллиметрового

отверстия с учетом возможных направлений

связки труб и минимального расстояния между

отверстием и монтажной пластиной.

  ВНИМАНИЕ

•  При изменении направления трубки слева

направо не изгибайте ее слишком резко, а

медленно поворачивайте ее в противоположном

направлении, как показано на рисунке. В

противном случае эта трубка может быть

повреждена в процессе изгиба.

2.  Просверлите отверстие.

  ВНИМАНИЕ

•  Аккуратно просверлите только одно отверстие.
•  Просверлите его так, чтобы оно имело наклон

вниз, чтобы затем и сливной шланг был наклонен

книзу для беспрепятственного удаления воды.

Шаг 1.5  Изолирование труб, кабелей и

сливного шланга

1

На участках без изоляции на концах трубок

хладагента используйте монтажную пену,

как показано на рисунке. Такая обработка

минимизирует проблему с конденсацией.

2

Обмотайте трубки хладагента, кабель питания,

коммуникационный кабель и сливной шланг

виниловой лентой, сделав из них одну связку.

<Возможные направления связки трубок>

Налево

Направо

Сзади направо или налево

Снизу направо

Стена

Сливной шланг

Внутренний блок

<Отверстие наклонено книзу>

Изоляция

Трубки хладагента

Трубки хладагента

(соединительная трубка)

Монтажная пластина

Виниловая лента

Сетевой и коммуникационный кабели

(монтажный кабель)

Сливной шланг

 (Ед. изм.: мм)

Модель

A

B

C

D

**09*******

**12*******

30

96

38

30

**18*******

**24*******

38

126

70

38

Отверстие связки трубок: Ø 65 мм

<Минимальные расстояния между отверстием и

монтажной пластиной>
