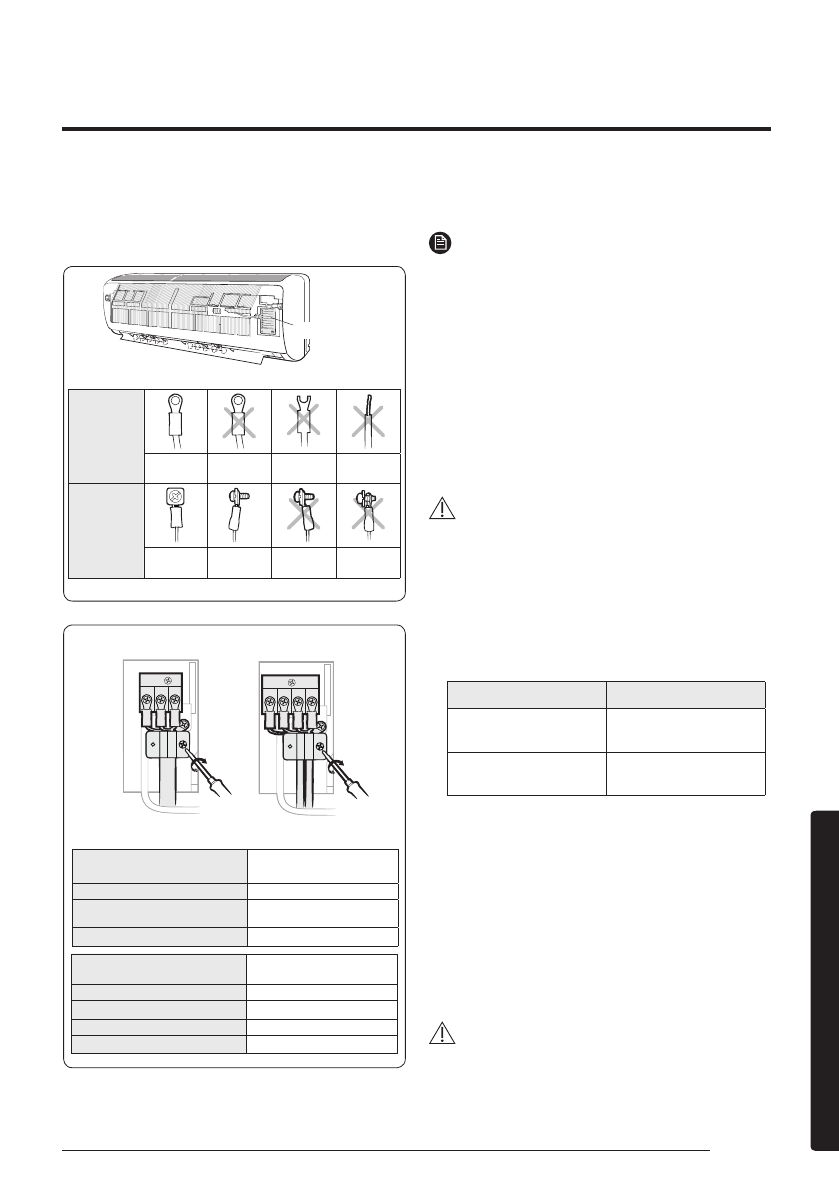

Шаг 2.1  Подсоединение сетевого и

коммуникационного кабеля (монтажного

кабеля)

•  При выполнении работ, связанных с электричеством

и заземлением, соблюдайте требования технических

стандартов для электроустановок, предусмотренные

местным законодательством.

•  Затяните винты на клеммной панели с крутящим

моментов в 1,2-1,8 Н•м (12-18 кгс•см).

  ПРИМЕЧАНИЕ

•  На каждом проводе нанесен соответствующий ей

номер клеммы.

•  Используйте экранированный кабель (категория

5, меньше чем 50пФ/м), для условий с высоким

уровнем помех.

•  Кабель питания для узлов устройства при

использовании вне помещения  не должен быть

легче, чем гибкий кабель с полихлоропреновой

изоляцией. (код обозначения IEC: 60245 IEC 66/

CENELEC: H07RN-F, IEC: 60245 IEC 57/CENELEC:

H05RN-F)

•  Длина сетевого шнура и коммуникационного кабеля

не должна превышать 30м.

  ВНИМАНИЕ

•  Для подключения к контактной колодке используйте

провода только с кольцевом наконечником.

Обычные провода без кольцевого наконечника

могут представлять опасность из-за перегрева

электрических контактов.

•  При необходимости удлинить трубку обязательно

также удлините и кабель.

 (Ед. изм.: м)

Модель

Кабель (максимум)

**09*******

**12*******

20

**18*******

**24*******

30

•  Не соединяйте два или больше различных провода

для увеличения длины. Такое соединение может

привести к пожару.

•  Каждый круглый клеммный зажим должен

соответствовать размеру соответствующего винта в

клеммной коробке.

•  После соединения кабелей убедитесь, что номера

контактов на внутреннем и наружном блоках

совпадают.

•  Провод питания и провод связи необходимо

прокладывать отдельно, они не должны находиться

в одном кабеле.

  ПРЕДУПРЕЖДЕНИЕ

•  Надежно соединяйте провода, чтобы их нельзя было

легко вытащить. (Плохой контакт может привести к

выгоранию проводов.)

•  Затягивайте винты держателя зажима для проводов

с крутящим моментом до 0,8~1,0 Н•м (8~10 кгс•см)

Перед

подсоединением

Правильно Перевернуто Повреждено Отсутствие

циркуляции

После

подсоединения

Правильно

(Вид спереди)

Правильно

(Вид сбоку) Перевернуто Не подходит

<Круглый клеммный зажим>

Блок управления

Закрутите винты для проволочных зажимов.

Модель

**09*******

**12*******

Провод питания

(Внутренний блок)

3G X 1.0 mm², H05VV-F

Внутренний наружный кабель

питания

4G X 1.5 mm², H07RN-F

Тип GL

20A

Установка внутреннего блока

1(L)2(N)

F1 F2

N(1) 1

2

**09*******

**12*******

**18*******

**24*******

Модель

**18*******
**24*******

Провод питания (Наружный блок)

3G X 2.5 mm², H07RN-F

Кабель питания снаружи вовнутрь

3G X 1.0 mm², H07RN-F

Коммуникационный кабель

2 X 0.75 mm², H05RN-F

Тип GL

25A
