12

13

Параметры рекомендуемых к применению

межблочных и силовых кабелей вы можете

посмотреть в разделе «Технические харак-

теристики»

Если на внутреннем и наружном блоке при-

сутствуют отдельные кабели с собственны-

ми разъёмами, соедините их

Примечание:

данные схемы приведены

только для справки  Если схема подключе-

ний на вашем блоке отличается, для осу-

ществления подключения воспользуйтесь

схемой электроподключений, приведенной

на вашем кондиционере

При подключении электропитания

и межблочных соединений, соблюдайте

следующие требования:

•   Оборудование должно иметь выделен-

ную линию электропитания и отдельный

автомат токовой защиты

•   Все контакты должны быть закреплены

надёжно, резьбовые соединения долж-

ны быть затянуты  Протяните все резь-

бовые соединения, так как они могли

ослабнуть от вибрации при транспорти-

ровке  Удалите все посторонние предме-

ты и крепления, использовавшиеся при

транспортировке

•   Электропитание соответствует специфи-

кации данного оборудования

•   Мощность линии электропитания соот-

ветствует максимальной потребляемой

мощности кондиционера

•   Убедитесь, что при пуске оборудования

не происходит изменения параметров

электросети более чем на 10 % от номи-

нального рабочего напряжения, указан-

ного в спецификации оборудования

Подключение электропитания и осуществление межблочных соединений

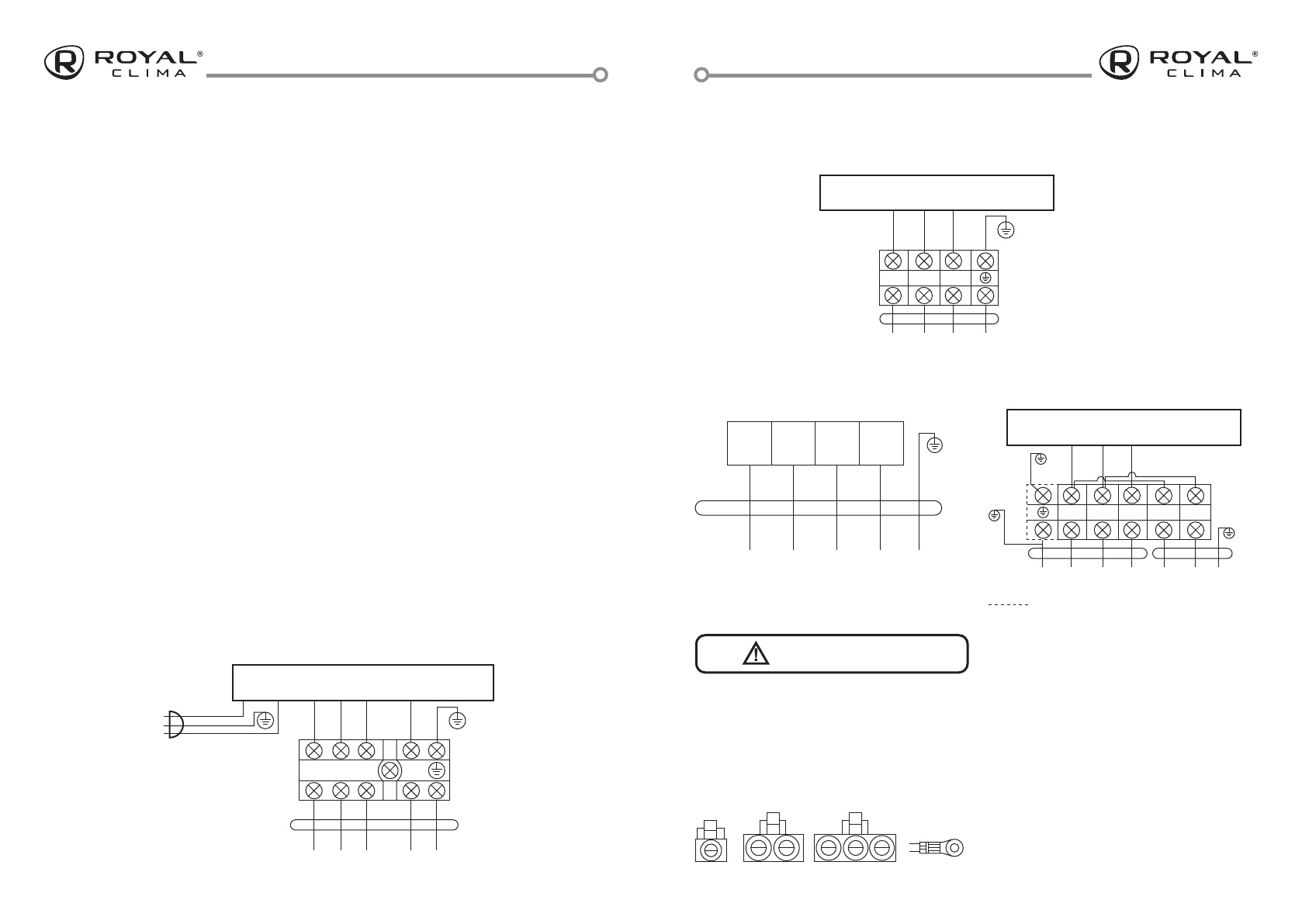

Схемы межблочных соединений

Внутренние блоки

Модели с индексами 25, 30, 40 и 61

Наружные блоки

Модель с индексом 25, 30, 40 и 61

Модель с индексом 77

Модель с индексом 77

•   Убедитесь, что сечение кабеля соответ-

ствует спецификации оборудования

•    В сырых и влажных помещениях всегда

используйте УЗО

•   Убедитесь, что исключена возможность

возникновения проблем с электропита-

нием, т к  они могут повлечь частые сра-

батывая реле, что приведёт к выходу из

строя контактов, а также к неправильно-

му функционированию защиты от пере-

грузки

•

Предусмотрите возможность одновре-

менного отключения от источника пита-

ния всех питающих проводов

•

Подключение электропитания и осу-

ществление межблочных соединений

должны выполняться квалифицирован-

ным персоналом

ВНИМАНИЕ!

1 (L) 2(N)

S

Плата управления внутреннего блока

От наружного блока

К электропитанию

1 (L) 2(N)

L

N

S

Опционально

Плата управления наружного блока

Ко внутреннему блоку

К электропитанию

2(N)

1

3

4

Плата управления внутреннего блока

К наружному блоку

От внутреннего блока

1

2N

4

5

(1)

(2)

(4)

(5)
