ОБЩИЕ ТРЕБОВАНИЯ К УСТАНОВКЕ

Установка и обслуживание кондиционеров

должны осуществляться квалифицирован-

ным персоналом

Требования по установке внутренних

блоков сплит-систем:

•   Устанавливайте внутренний блок вдали

от нагревательных приборов, источни-

ков пара или горючих газов

•

Выберите место, где ничего не будет

препятствовать входящему и исходящему

потокам воздуха из внутреннего блока

•   Убедитесь, что конденсат от внутренне-

го блока будет отводиться полностью и

беспрепятственно  Также убедитесь в

надёжности и герметичности всех сое-

динений отвода конденсата  Проверьте,

что все трубы надёжно теплоизолированы

•

 Трубопровод отвода конденсата должен

быть проложен с наклоном, обеспечива-

ющим удаление конденсата самотеком

(при условии, если не используются спе-

циализированные дренажные помпы,

иначе следуйте рекомендациям в ин-

струкции к дренажной помпе)

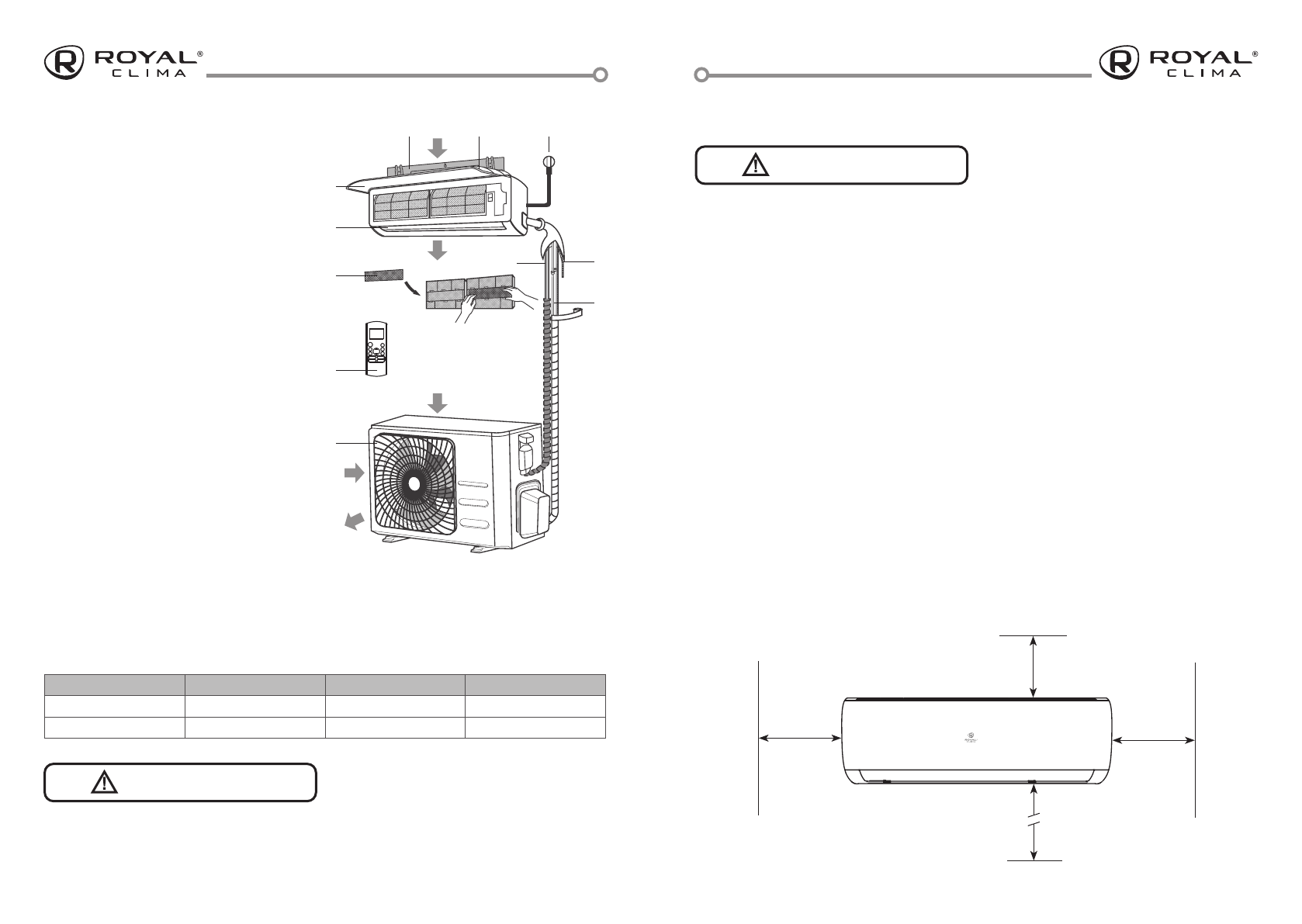

Минимальное расстояние до препятствий

230 см

12 см

12 см

15 см

•

 Не устанавливайте внутренний блок над

входом в помещение

•   Определите и запомните место прохо-

ждения скрытой проводки, чтобы не по-

вредить её при монтаже

•   Минимальная длина трубопровода хла-

дагента составляет 3 или 4 метра (в зави-

симости от модели кондиционера)  Это

ограничение необходимо для снижения

вибрации и шума

•

При изменении длины трубопрово-

да свыше номинальной (стандартной),

скорректируйте количество хладагента

в холодильном контуре в соответствии с

рекомендациями

•   При установке внутреннего блока убе-

дитесь, что соблюдаются требования по

минимальным расстояниям до препят-

ствий (см  рисунок)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Режим работы

Охлаждение

Нагрев

Осушение

Воздух в помещении

От +17 до +32 0С

От 0 до +30 0С

От +17 до +32 0С

Наружный воздух

От +18 до +43 0С

От –7 до +24 0С

От +18 до +43 0С

1    Если указанные условия эксплуатации

не выполняются, то срабатывают устрой-

ства защиты, что ведёт к отключению кон-

диционера

Изображение прибора приведено только для справки

Внешний вид вашего устройства может отличаться

от приведенного выше

2

Влажность воздуха в помещении не

должна превышать 80 %  Если это условие

не выполняется, то на поверхности конди-

ционера может образоваться конденсат

Внутренний блок

1   Монтажная пластина
2   Передняя панель
3     LED-дисплей (просветного типа)

и приемник ИК сигнала

(за передней панелью)

4    Кабель питания внутреннего блока

(некоторые модели)

5  Жалюзи
6    Фильтры тонкой очистки

(в держателях противопылевых

фильтров)

7   Дренажная трубка
8   Межблочный кабель
9   Трубопроводы холодильного контура
10   Пульт ДУ
11   Вход воздуха
12   Выход воздуха

Наружный блок

13   Защитная решётка
14   Вход воздуха
15   Выход воздуха

11

14

15

14

12

УСТРОЙСТВО ПРИБОРА

2

3

1

4

5

7

8

9

6

10

13

ВНИМАНИЕ!

ВНИМАНИЕ!
