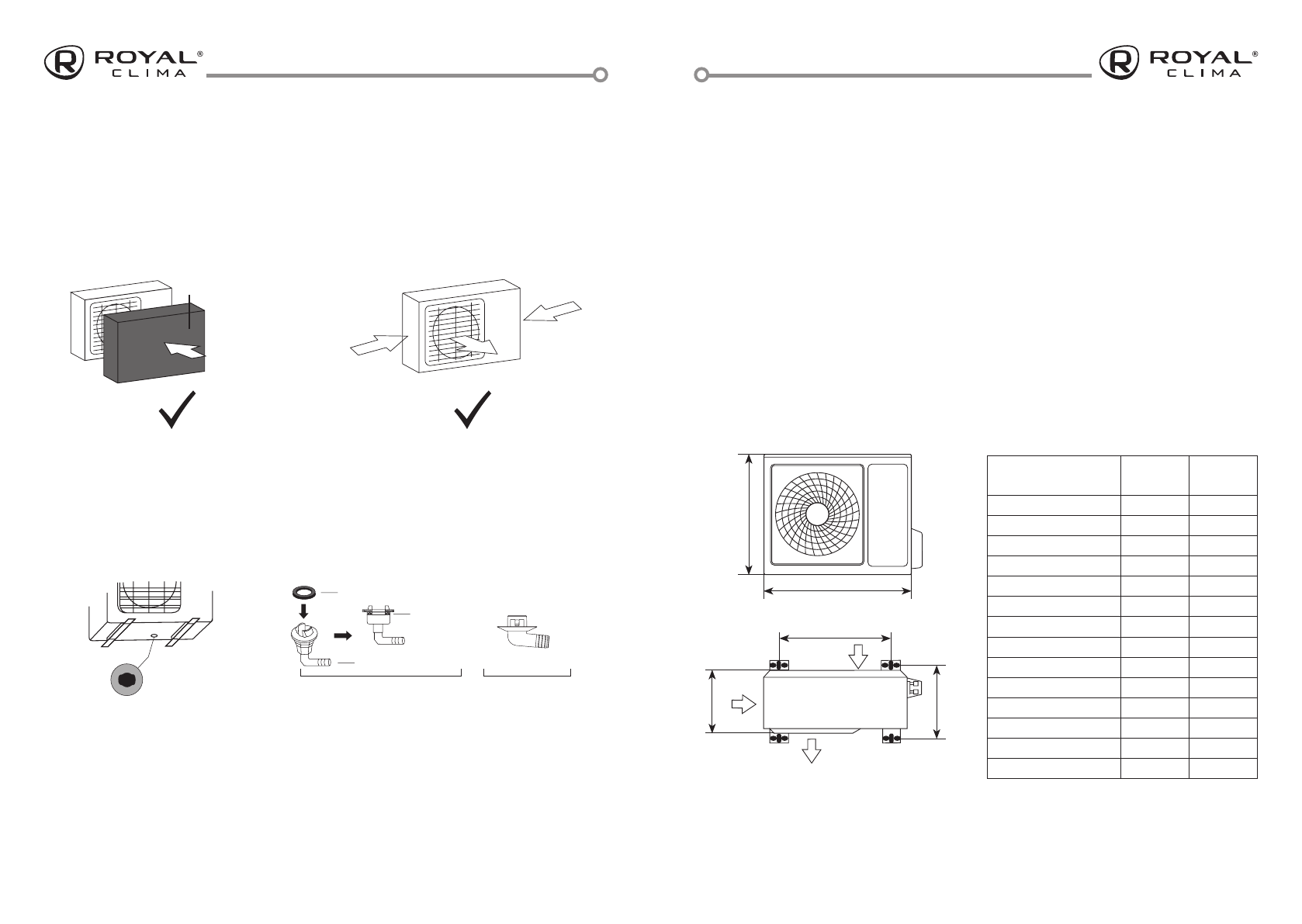

Установочные данные для наружных блоков: - Royal Clima RC-P40HN - Инструкция по эксплуатации - Страница 6

10

11

направление

сильного ветра

ветрозащита

направление

сильного ветра

направление

сильного ветра

направление

сильного ветра

ветрозащита

направление

сильного ветра

направление

сильного ветра

•   В местах, в которых присутствуют мине-

ральные масла (или их пары), например,

смазочные

•

В условиях морского климата с боль-

шим содержанием солей в воздухе

(в зависимости от модели и вида антикор-

розийной обработки наружного блока)

•

В условиях присутствия вызывающих

коррозию газов, например, сернистых

•   В условиях сильных колебаний напря-

жения в сети (на промышленных пред-

приятиях)

•

В автомобильном транспорте или на

водном транспорте

•

В местах, где присутствуют сильные

электромагнитные поля

•

 В местах, где имеются горючие газы или

материалы

•

 В местах, где имеются пары кислот и ще-

лочей, а также в других особых условиях

•

В местах, где в окружающем воздухе

присутствует большое количество взве-

шенных механических частиц

•

 В  помещениях

Запрещается устанавливать наружные блоки сплит-систем в следующих местах:

Установочные данные для наружных блоков:

Размеры наружного

блока Ш×В×Г, мм

Размер А,

мм

Размер Б,

мм

681×434×285

460

292

700×550×270

450

260

720×495×270

452

255

780×540×250

549

276

845×700×320

560

335

810×558×310

549

325

700×550×275

450

260

770×555×300

487

298

800×554×333

514

340

845×702×363

540

350

900×860×315

590

333

945×810×395

640

405

946×810×420

673

403

946×810×410

673

403

Ш

В

Б

Г

A

Выброс воздуха

Забор

воздуха

Забор

воздуха

Примечание:

 приведенные установочные размеры являются справочными и могут быть

изменены без предварительного уведомления  Габаритные размеры вашего наружного

блока приведены в разделе «Технические характеристики» данной инструкции»

•

 Если наружный блок оснащён функцией

теплового насоса, установите патрубок

отвода конденсата наружного блока  По

этому патрубку будет отводиться конден-

сат, образующийся при работе наружно-

го блока в режиме нагрева

•

 В случае, если в месте установки возмож-

ны сильные порывы ветра (например, на

побережье), убедитесь, что вентилятор

вращается без затруднений, и блок рас-

положен вдоль стены, или используйте

заграждение от ветра (см  рисунок)

 По возможности, устанавливайте наруж-

ный блок с подветренной стороны

Примечание:

изображение конструкции дренажного патрубка приведено для справки

Конструкция дренажного патрубка вашего кондиционера может отличаться (например,

может отсутствовать резиновая прокладка)

(1)

(2)

прокладка

прокладка

дренажный отвод

отверстие

для дренажного

отвода
